很不錯的教材，解釋的很詳細。
不光對S7-300的數值轉換到底怎么進行給出了清晰的步驟，而且對模擬量怎么處理，公式怎么表達，都描述的很不錯。
值得學習。

正在學習中。

FC105,FC106是用作模擬量輸入/輸出控制時調用的。

謝謝樓主.
十分贊同樓主觀點,因?yàn)橹苯诱{(diào)用F105/F106的話,結果會有誤差.前段時間用SM338做位置檢測,就是不用F105,現場按實際數值加/減,效果也可以.
我覺得西門子的模擬量輸入/輸出就是數值轉換開始有點繞,慢慢看懂了它的規率,其實也簡單了,直接引用反而在后面的計算中需要來回到數值,除非您用的傳感器是十分標準的輸出接口.幾乎沒有誤差那樣引用確實沒有問題了.

看到這么多同事的回答,我現在寫一段模擬量輸入的程序,希望能夠提供一點小小的提示:
L   PIW  400     //模擬輸入點.
T    MW  100     //將WORD格式轉換為整數型.
ITD                    //將整數型轉換為雙整數.
DTR                   //將雙整數換為浮點數.
L   MD  200       //此處數結果為現場調整的計算(也可以用其它計算方式) "我的意思為現場的初調."可以用減法計算.
+R
L    MD300        //此處數結果為比例縮放,根據現場的實際數進行計算. 我的理解為現成的細調.可以用除法計算.
*R
T    MD  400      //此數為結果數可以進行PLC的運算了.

經常得到樓主的幫助,現在我寫一份實際例子,希望對于大家有用.
硬件組態:siemens338定位模塊,傳感器是二進制格式.25位.
A(
A(
A(
L   PID520
L   L#0
-D
T   MD900
AN   OV
SAVE
CLR
A   BR
)
JNB   _001
L    MD900
DTR
T   MD904
SET
SAVE
CLR
_001:  A   BR
)
JNB   _002
L    MD904
L    5.000000E+001
/R
T   MD908
AN    OV
SAVE
CLR
_002:   A   BR
)
JNB   _003
L    MD908
L    1.000000E+002
+R
T     DB2.DBD28
_003:    NOP   0

同樣的模擬量編程問題。在現場調試時可能會發生，使感到束手無策。傳感器因?yàn)橛惺�、未死區和安裝條件引起的死點，當然使用硬件解決是肯定的，有時侯也可以用軟件來解決問題。接上面的程序，我在后面做了個比較指令，就是當結果小于0（==0），觸發傳送條件，把常數傳入。正常時不變。這個前提是死區位置于實際位置相差不大。

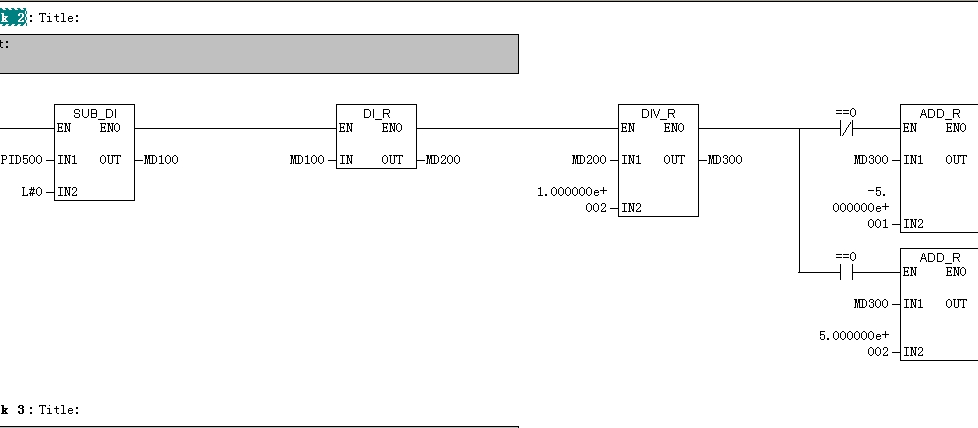

把梯型圖貼上來.
