工控人家園 綜合討論 大家看看兩個熱繼電器的用法

«
1
2
3
4
5
6
»
Pages: 2/7 Go

魚鷹

級別: 探索解密

發送短信
加為好友

精華主題: 0
發帖數量: 46 個
工控威望: 177 點
下載積分: 703 分
在線時間: 65(小時)
注冊時間: 2011-06-16
最后登錄: 2012-08-19
查看魚鷹的主題 / 回貼

12樓發表于: 2011-08-04 14:46

只看該作者 | 小中大

可能是ZL沒有搞清楚，在這里兩個熱保護，應該是雙速電機上用的，很多銑床主軸上都是這樣的。
只有這樣，裝兩臺熱繼電器才有必要！！！

此主回路圖，既可以接成星三角啟動，又可以接成雙速電機控制。

魚鷹

級別: 探索解密

發送短信
加為好友

精華主題: 0
發帖數量: 46 個
工控威望: 177 點
下載積分: 703 分
在線時間: 65(小時)
注冊時間: 2011-06-16
最后登錄: 2012-08-19
查看魚鷹的主題 / 回貼

13樓發表于: 2011-08-04 14:59

只看該作者 | 小中大

此主回路圖，既可以接成星三角啟動，又可以接成雙速電機控制{不接KM3}。

銘杰工控

溫嶺市正凱自動化設備有限公司

級別: 網絡英雄

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 1977 個
工控威望: 6489 點
下載積分: 968 分
在線時間: 1080(小時)
注冊時間: 2009-01-13
最后登錄: 2025-07-14
查看銘杰工控的主題 / 回貼

14樓發表于: 2011-08-04 15:08

只看該作者 | 小中大

看來群里不懂電機的人太多了，需要補補課了。

溫嶺市正凱自動化設備有限公司 15057679726
全自動換箱機催化劑再生、處置智能裝備 MES軟件 WCS軟件注塑工廠整體智能化解決方案重載桁架機械手

niningtt

級別: 工控俠客

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 1233 個
工控威望: 3553 點
下載積分: 850 分
在線時間: 461(小時)
注冊時間: 2010-08-24
最后登錄: 2025-07-29
查看niningtt的主題 / 回貼

15樓發表于: 2011-08-04 16:41

只看該作者 | 小中大

不管其他的，就這個典論來說，應該是FR1保護的是額定電流，或者說是電流打的時候。那么另一種狀態的保護就要小的FR2

xubaolin

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 287 個
工控威望: 417 點
下載積分: 1358 分
在線時間: 111(小時)
注冊時間: 2010-06-28
最后登錄: 2022-11-15
查看xubaolin的主題 / 回貼

16樓發表于: 2011-08-04 17:48

只看該作者 | 小中大

看不懂何為雙速

ldq_yang

JAY LIU

級別: 家園常客

發送短信
加為好友

精華主題: 0
發帖數量: 367 個
工控威望: 537 點
下載積分: 1267 分
在線時間: 158(小時)
注冊時間: 2010-10-08
最后登錄: 2019-10-14
查看ldq_yang的主題 / 回貼

17樓發表于: 2011-08-04 19:08

只看該作者 | 小中大

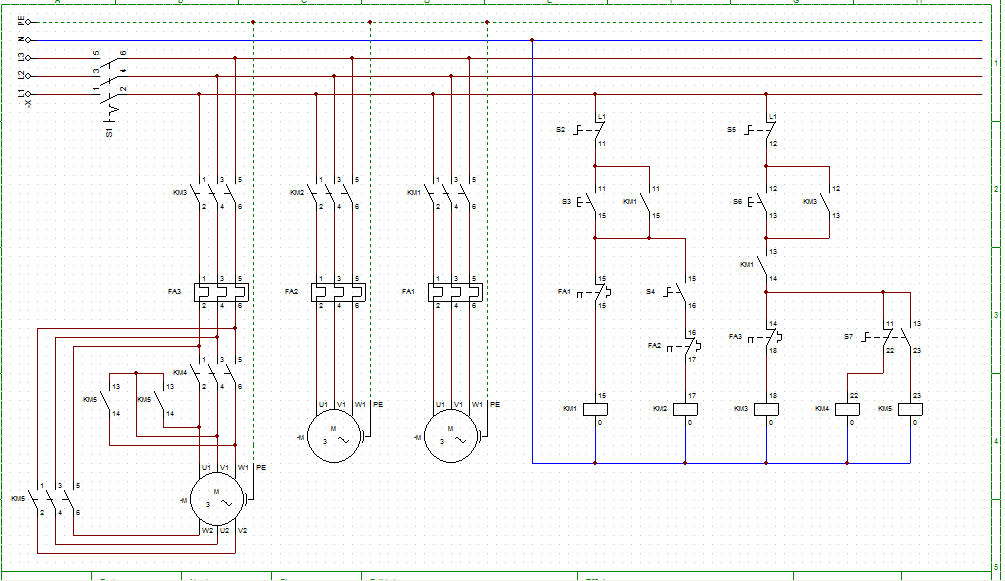

圖片：

KM1和KM3動作時三角形低速，KM2是雙星形，高速

ghost.net

級別: 家園常客

發送短信
加為好友

精華主題: 0
發帖數量: 348 個
工控威望: 560 點
下載積分: 2849 分
在線時間: 97(小時)
注冊時間: 2008-01-01
最后登錄: 2012-08-02
查看ghost.net的主題 / 回貼

18樓發表于: 2011-08-04 19:20

只看該作者 | 小中大

補課的路過。

lizhongxv

摸索者

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 305 個
工控威望: 460 點
下載積分: 9689 分
在線時間: 353(小時)
注冊時間: 2009-05-08
最后登錄: 2022-12-24
查看lizhongxv的主題 / 回貼

19樓發表于: 2011-08-04 19:20

只看該作者 | 小中大

17l樓的老兄，你的畫圖軟件可以去掉方格會清晰一點，但這種軟件畫的圖很難保存，也打不開保存的圖，請教是如何操作？

fyjxx

級別: *

發送短信
加為好友

精華主題: * 篇
發帖數量: * 個
工控威望: * 點
下載積分: * 分
在線時間: (小時)
注冊時間: *
最后登錄: *
查看fyjxx的主題 / 回貼

20樓發表于: 2011-08-04 20:54

只看該作者 | 小中大

14樓說得對,群里的該多學習了

客居他鄉

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 362 個
工控威望: 456 點
下載積分: 1117 分
在線時間: 146(小時)
注冊時間: 2010-07-23
最后登錄: 2023-03-28
查看客居他鄉的主題 / 回貼

21樓發表于: 2011-08-04 21:47

只看該作者 | 小中大

看不出這是雙速電機的控制。

yangyajiang

看得多回得少。見諒了！

級別: 家園常客

發送短信
加為好友

精華主題: 0
發帖數量: 1127 個
工控威望: 836 點
下載積分: 34261 分
在線時間: 466(小時)
注冊時間: 2008-02-02
最后登錄: 2020-12-29
查看yangyajiang的主題 / 回貼

22樓發表于: 2011-08-04 21:47

只看該作者 | 小中大

引用
引用樓主redrock99于2011-08-03 22:17發表的大家看看兩個熱繼電器的用法 :
請大家看看這個星三角起動的主回路里兩個熱繼電器的電流值應該和電機的額定電流是什么關系

星三解的起動吧，一個是控制總電機的電流，一個是只控制一半的電流，沒有意義，不知道我的對不對

xf_lyj

級別: *

發送短信
加為好友

精華主題: * 篇
發帖數量: * 個
工控威望: * 點
下載積分: * 分
在線時間: (小時)
注冊時間: *
最后登錄: *
查看xf_lyj的主題 / 回貼

23樓發表于: 2011-08-04 21:49

只看該作者 | 小中大

三相電在電機處短路，電流進不了電機，熱繼電流與電機電流沒關系，又沒看到空開和保險。所以熱繼只能被燒毀。鑒定完畢。

«
