工控人家園 綜合討論 電路高手請進，幫看看這個電路原理！

«
3
4
5
6
7
»
Pages: 6/7 Go

hanqin

級別: 論壇先鋒

發送短信
加為好友

精華主題: 0
發帖數量: 1236 個
工控威望: 1226 點
下載積分: 2927 分
在線時間: 925(小時)
注冊時間: 2009-01-09
最后登錄: 2023-10-27
查看hanqin的主題 / 回貼

60樓發表于: 2011-06-07 09:44

只看該作者 | 小中大

引用
引用第55樓阿權1于2011-06-06 17:25發表的 :
根本就不用猜，將樓主的圖畫成正常電路圖就明白了。

還是沒有看懂，請指導一下工作原理！

工控組態

工控組態

級別: 論壇先鋒

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 251 個
工控威望: 1160 點
下載積分: 2945 分
在線時間: 326(小時)
注冊時間: 2009-09-03
最后登錄: 2025-06-16
查看工控組態的主題 / 回貼

61樓發表于: 2011-06-07 13:05

只看該作者 | 小中大

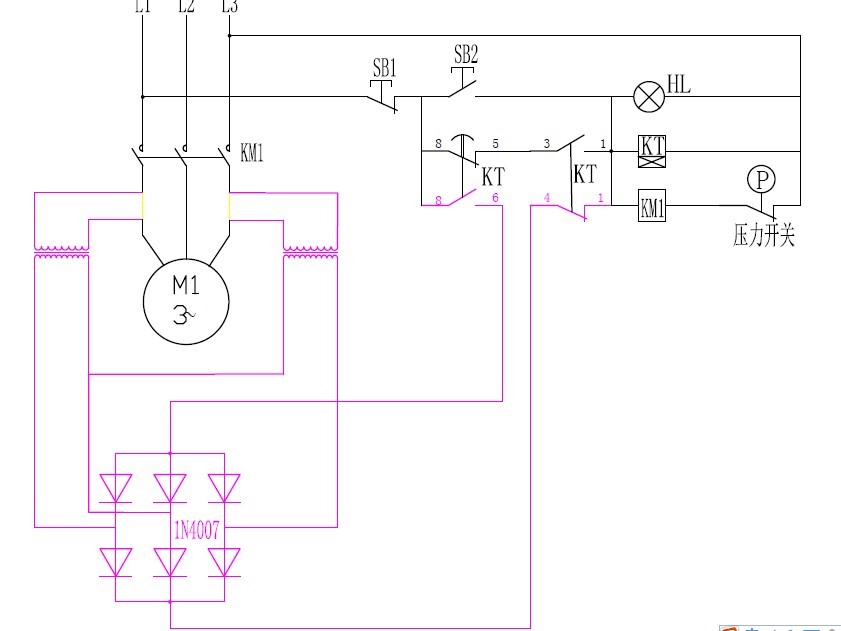

圖片：

這樣能看懂嗎？你就當品紅色的部分沒有，兩條黃線將斷開處連起來！
解釋：1 ，4觸點時間繼電器工作就斷開了，8, 6觸點延時接通也只是瞬間接通一下。這樣的電路是沒有意義的！
除非樓主畫錯了！

akang8612

級別: 略有小成

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 389 個
工控威望: 420 點
下載積分: 3434 分
在線時間: 269(小時)
注冊時間: 2011-10-14
最后登錄: 2024-07-23
查看akang8612的主題 / 回貼

62樓發表于: 2011-06-07 13:42

只看該作者 | 小中大

我給你解釋:看這圖,兩組線圈是起電流互感作用的,把電流給1N4C07(圖下面的那個),根據電流大小來控制回路(起保護作用),
當壓縮機壓縮壓力達到要求時,壓力傳感器動作,來控制回路斷開壓縮電機!!!!

dingp

現在的社會一定要多學習，能跟上時代的步伐。

級別: 略有小成

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 191 個
工控威望: 387 點
下載積分: 88992 分
在線時間: 263(小時)
注冊時間: 2010-12-26
最后登錄: 2022-01-24
查看dingp的主題 / 回貼

63樓發表于: 2011-06-07 14:07

只看該作者 | 小中大

caifangchun

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 244 個
工控威望: 348 點
下載積分: 814 分
在線時間: 46(小時)
注冊時間: 2011-04-07
最后登錄: 2015-08-30
查看caifangchun的主題 / 回貼

64樓發表于: 2011-06-07 14:15

只看該作者 | 小中大

太模糊了

xf_lyj

級別: *

發送短信
加為好友

精華主題: * 篇
發帖數量: * 個
工控威望: * 點
下載積分: * 分
在線時間: (小時)
注冊時間: *
最后登錄: *
查看xf_lyj的主題 / 回貼

65樓發表于: 2011-06-09 16:32

只看該作者 | 小中大

估計樓主畫圖有誤。
否則互感器早燒斷了。整流部分啥用也沒有了。
建議樓主把直流側斷開看看有啥區別。
順便量量互感器2次側還通嗎？

guofu

GUOFU

級別: 略有小成

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 226 個
工控威望: 362 點
下載積分: 1526 分
在線時間: 716(小時)
注冊時間: 2009-07-31
最后登錄: 2025-08-04
查看guofu的主題 / 回貼

66樓發表于: 2011-11-11 14:27

只看該作者 | 小中大

期待明白人解答呀

shengma

級別: 探索解密

發送短信
加為好友

精華主題: 0
發帖數量: 23 個
工控威望: 147 點
下載積分: 603 分
在線時間: 30(小時)
注冊時間: 2011-08-12
最后登錄: 2017-12-19
查看shengma的主題 / 回貼

67樓發表于: 2011-11-11 14:36

只看該作者 | 小中大

13樓說的有道理

aoouang

級別: 略有小成

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 273 個
工控威望: 402 點
下載積分: 2709 分
在線時間: 105(小時)
注冊時間: 2011-06-21
最后登錄: 2015-11-18
查看aoouang的主題 / 回貼

68樓發表于: 2011-11-11 16:52

只看該作者 | 小中大

感覺電路圖是不是沒有畫完整啊！

綠色的微笑

ccy5156

雖然網絡是虛擬的,但同樣存在真.善,美,正在生銹的湘籍男孩,

級別: 論壇先鋒

發送短信
加為好友

精華主題: 0
發帖數量: 943 個
工控威望: 1401 點
下載積分: 1623 分
在線時間: 151(小時)
注冊時間: 2008-07-28
最后登錄: 2025-07-04
查看ccy5156的主題 / 回貼

69樓發表于: 2011-11-11 21:46

只看該作者 | 小中大

學習了

像螞蟻一樣工作，像蝴蝶一樣生活

不再頭疼

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 225 個
工控威望: 378 點
下載積分: 34465 分
在線時間: 299(小時)
注冊時間: 2011-09-16
最后登錄: 2024-12-05
查看不再頭疼的主題 / 回貼

70樓發表于: 2011-11-11 21:48

只看該作者 | 小中大

學習了

ccy5156

雖然網絡是虛擬的,但同樣存在真.善,美,正在生銹的湘籍男孩,

級別: 論壇先鋒

發送短信
加為好友

精華主題: 0
發帖數量: 943 個
工控威望: 1401 點
下載積分: 1623 分
在線時間: 151(小時)
注冊時間: 2008-07-28
最后登錄: 2025-07-04
查看ccy5156的主題 / 回貼

71樓發表于: 2011-11-11 21:52

只看該作者 | 小中大

路過，學習

像螞蟻一樣工作，像蝴蝶一樣生活

«
