工控人家園 三菱工控論壇 用普通的電機，（非步進電機）加編碼器如何做定長度切料控制

«
2
3
4
5
6
»
Pages: 5/6 Go

guochunyi

直讀解西門屏HMI口令。。。

級別: 論壇版主

發送短信
加為好友

精華主題: 5 篇
發帖數量: 8309 個
工控威望: 10443 點
下載積分: 21249 分
在線時間: 3117(小時)
注冊時間: 2007-03-01
最后登錄: 2025-08-08
查看guochunyi的主題 / 回貼

48樓發表于: 2011-12-29 07:58

只看該作者 | 小中大

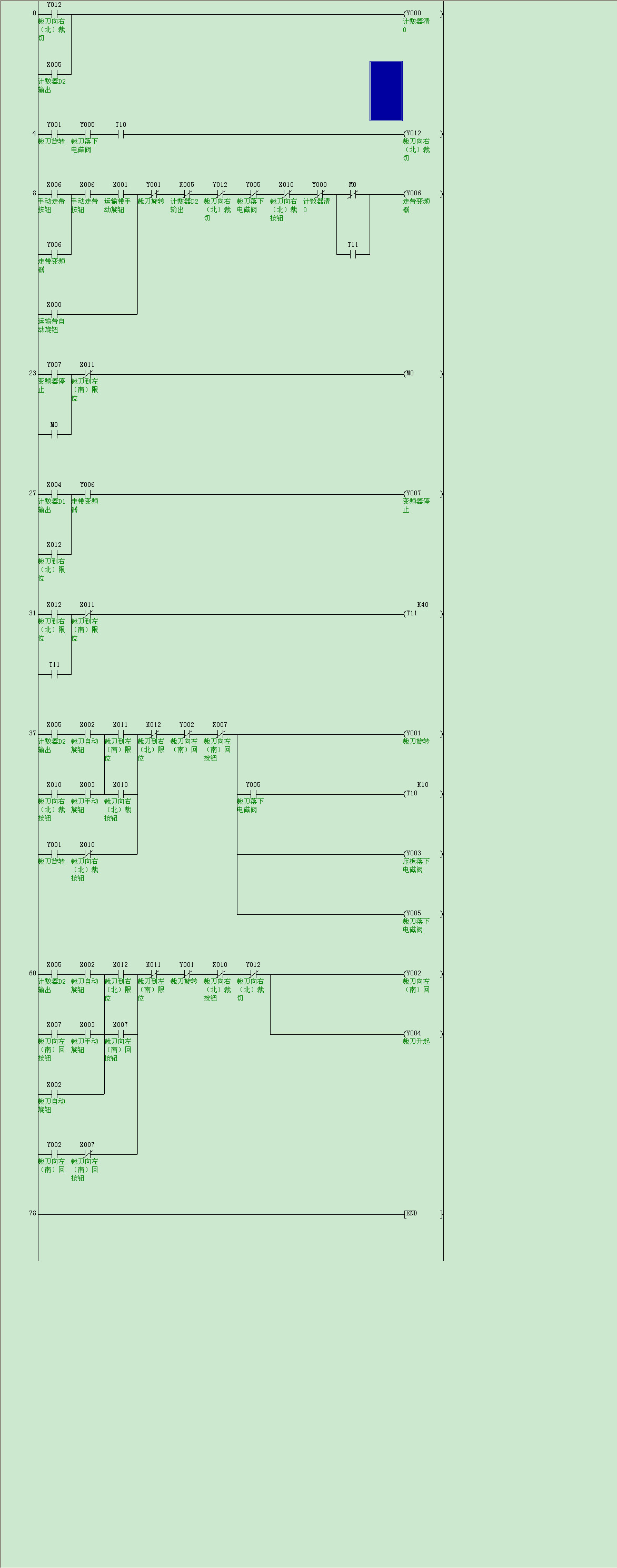

這是我抓圖后的，軟件應該低版本的可以打開。

本帖最近評分記錄：

下載積分:+5(銘杰工控) 麻煩版主告知一下你這個 ..

可直讀解西門屏HMI各級帳戶口令,帳戶登錄權限提升,鎖定帳戶激活。。。

銘杰工控

溫嶺市正凱自動化設備有限公司

級別: 網絡英雄

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 1977 個
工控威望: 6489 點
下載積分: 968 分
在線時間: 1080(小時)
注冊時間: 2009-01-13
最后登錄: 2025-07-14
查看銘杰工控的主題 / 回貼

49樓發表于: 2011-12-29 08:08

只看該作者 | 小中大

感謝版主百忙中的回帖，寬恕我的愚鈍，我實在沒看出來，編碼器計數的數據存在哪里了？莫非版主用的是外部計數器？請幫忙解答一下。如果能上傳一下接線圖就更好了。

溫嶺市正凱自動化設備有限公司 15057679726
全自動換箱機催化劑再生、處置智能裝備 MES軟件 WCS軟件注塑工廠整體智能化解決方案重載桁架機械手

guochunyi

直讀解西門屏HMI口令。。。

級別: 論壇版主

發送短信
加為好友

精華主題: 5 篇
發帖數量: 8309 個
工控威望: 10443 點
下載積分: 21249 分
在線時間: 3117(小時)
注冊時間: 2007-03-01
最后登錄: 2025-08-08
查看guochunyi的主題 / 回貼

50樓發表于: 2011-12-29 12:57

只看該作者 | 小中大

至少5年以前的事情了，是給他們改造舊設備時候的事情。計數器好象是用的外部計數器。接線圖也是在現有的硬件基礎上自己設計的。因為覺得簡單，并沒有保留。

可直讀解西門屏HMI各級帳戶口令,帳戶登錄權限提升,鎖定帳戶激活。。。

fuyuesong123

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 214 個
工控威望: 371 點
下載積分: 882 分
在線時間: 114(小時)
注冊時間: 2009-05-07
最后登錄: 2023-04-25
查看fuyuesong123的主題 / 回貼

51樓發表于: 2011-12-30 15:26

只看該作者 | 小中大

可以根據你要裝編碼器的直徑算出周長在比上你要的精度這樣就能算出編碼器的分辨率了例如你的直接是50CM周長則是3.14*50=157CM/1cm=157因此你的編碼器要選擇的分辨率是每轉的脈沖要大于才能滿足你的1cm的精度要求這個是理論值，考慮機械誤差一般每轉多配50個脈沖左右，已保證實際精度。建議用單向脈沖即可滿足精度要求，PLC用高速計數即可。
