工控人家園 綜合討論 這個程序是怎么理解？

«
1
2
3
»
Pages: 2/3 Go

dv0429

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 205 個
工控威望: 221 點
下載積分: 837 分
在線時間: 96(小時)
注冊時間: 2008-02-27
最后登錄: 2023-09-18
查看dv0429的主題 / 回貼

12樓發表于: 2008-02-27 09:25

只看該作者 | 小中大

M0動作了一個掃描周期,M1通的同時復位了M0,所以你在監控時是看不到的

再見理想

雖然時間很遙遠，但從未停止過。

級別: VIP會員

發送短信
加為好友

精華主題: 1 篇
發帖數量: 1557 個
工控威望: 1438 點
下載積分: 22806 分
在線時間: 816(小時)
注冊時間: 2007-12-26
最后登錄: 2024-05-05
查看再見理想的主題 / 回貼

13樓發表于: 2008-02-27 10:36

只看該作者 | 小中大

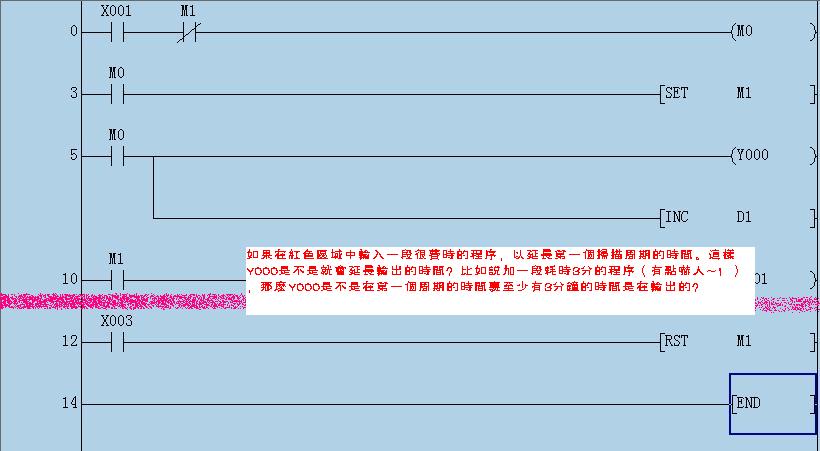

圖片：

這樣理解對不對？

[img]Http://m.ls2car.cn/attachment/Mon_2311/18_25997_2865e2881f154e3.jpG[/img]

zgx740725

級別: *

發送短信
加為好友

精華主題: * 篇
發帖數量: * 個
工控威望: * 點
下載積分: * 分
在線時間: (小時)
注冊時間: *
最后登錄: *
查看zgx740725的主題 / 回貼

14樓發表于: 2008-02-27 17:43

只看該作者 | 小中大

暈倒,m0是接通一個掃描周期的脈沖,但m1接通后就自保持了,所以y001也保持輸出,直到x003有輸入時,將m1復位,即y001斷開輸出.

kkbeer

級別: *

發送短信
加為好友

精華主題: * 篇
發帖數量: * 個
工控威望: * 點
下載積分: * 分
在線時間: (小時)
注冊時間: *
最后登錄: *
查看kkbeer的主題 / 回貼

15樓發表于: 2008-03-04 16:36

只看該作者 | 小中大

誰說Y0已經動用過了我就跟誰急！！！！！
Y0是絕對沒有動作過的！！！
大家不記得PLC的工作原理了嗎？
一個周期掃描結束后才會被映射到輸出區，
Y0是在中間變成過1，但是沒有等到掃描結束就已復位成0了，
也就是說，它的值只是一個中間值，沒有被映射到輸出區！！！
當然，Y0也是不會動作的。

kkbeer

級別: *

發送短信
加為好友

精華主題: * 篇
發帖數量: * 個
工控威望: * 點
下載積分: * 分
在線時間: (小時)
注冊時間: *
最后登錄: *
查看kkbeer的主題 / 回貼

16樓發表于: 2008-03-04 16:41

只看該作者 | 小中大

“M0動作了一個掃描周期”的說法也是錯誤的，一個周期是從什么算起又到什么結束你知道嗎

zgx740725

級別: *

發送短信
加為好友

精華主題: * 篇
發帖數量: * 個
工控威望: * 點
下載積分: * 分
在線時間: (小時)
注冊時間: *
最后登錄: *
查看zgx740725的主題 / 回貼

17樓發表于: 2008-03-04 17:19

只看該作者 | 小中大

請問:誰把y0復位的?m1已經自保了,怎么把y0復位呢?

再見理想

雖然時間很遙遠，但從未停止過。

級別: VIP會員

發送短信
加為好友

18樓發表于: 2008-03-05 00:32

只看該作者 | 小中大

好像是明白了一點……………………

[img]Http://m.ls2car.cn/attachment/Mon_2311/18_25997_2865e2881f154e3.jpG[/img]

天外飛仙

級別: 工控俠客

發送短信
加為好友
QQ聯系

精華主題: 2 篇
發帖數量: 337 個
工控威望: 3091 點
下載積分: 1985 分
在線時間: 13(小時)
注冊時間: 2007-08-19
最后登錄: 2025-04-14
查看天外飛仙的主題 / 回貼

19樓發表于: 2008-03-05 19:37

只看該作者 | 小中大

沒實際意義，一般正式工程估計也沒人這樣做。

本公司專業銷售WEINVIEW、信捷觸摸屏，信捷PLC，三晶變頻器，東元伺服，日本高士美換模系統。承接各項自動化流水工程制造與設計以及設備改造 www.czzlzdh.com

970221

級別: 略有小成

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 100 個
工控威望: 212 點
下載積分: 677 分
在線時間: 32(小時)
注冊時間: 2008-03-14
最后登錄: 2022-07-06
查看970221的主題 / 回貼

20樓發表于: 2008-03-17 17:20

只看該作者 | 小中大

PLC執行程序是一步一步往下掃描的,X1 ON后,MO ON,M1就被置位了,這時Y1就ON了,按下X3后M1才被復位!這是個典型程序,蠻有用的,個人見解,僅供參考!

adidas

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 203 個
工控威望: 332 點
下載積分: 1383 分
在線時間: 304(小時)
注冊時間: 2008-01-09
最后登錄: 2025-07-30
查看adidas的主題 / 回貼

21樓發表于: 2008-03-23 17:55

只看該作者 | 小中大

引用
引用第8樓再見理想于2008-02-24 08:31發表的 :
cvlsam說的很對，我試驗了一下。

我的仿真結果怎么D1＝0呢？

sun3751

安康科技

級別: 家園常客

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 707 個
工控威望: 690 點
下載積分: 3015 分
在線時間: 314(小時)
注冊時間: 2008-03-26
最后登錄: 2025-08-03
查看sun3751的主題 / 回貼

22樓發表于: 2008-03-29 08:06

只看該作者 | 小中大

引用
引用第17樓kkbeer于2008-03-04 16:36發表的 :
誰說Y0已經動用過了我就跟誰急！！！！！
Y0是絕對沒有動作過的！！！
大家不記得PLC的工作原理了嗎？
一個周期掃描結束后才會被映射到輸出區，
Y0是在中間變成過1，但是沒有等到掃描結束就已復位成0了，
.......

[ 此貼被sun3751在2008-03-29 12:14重新編輯 ]

煙臺安康電氣科技有限公司
-伺服、變頻器·觸摸屏·PLC-
-編程·配套-13156951983-

樹人

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 177 個
工控威望: 237 點
下載積分: 872 分
在線時間: 48(小時)
注冊時間: 2008-01-16
最后登錄: 2023-08-26
查看樹人的主題 / 回貼

23樓發表于: 2008-04-02 21:16

只看該作者 | 小中大

贊同４樓的說法

«
