工控人家園 綜合討論 求助輸送帶定距輸送物料

fjqz00

級別: 論壇先鋒

發送短信
加為好友

精華主題: 1 篇
發帖數量: 1310 個
工控威望: 1467 點
下載積分: 8016 分
在線時間: 371(小時)
注冊時間: 2007-04-16
最后登錄: 2025-08-03
查看fjqz00的主題 / 回貼

樓主發表于: 2011-01-05 22:32

只看樓主 | 小中大

圖片：

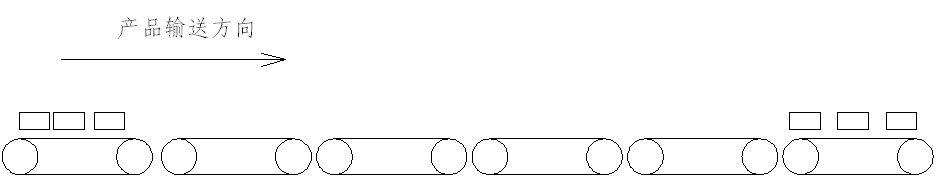

如圖，從半成品區輸送過來的物料的間距是不規則的；通過中間的四段皮帶來糾正拉距，最終輸送出物料間距都相等的產品。
請教大家，這四條皮帶要怎樣來控制才能實現，需要采用什么元器件來控制？謝謝！

chenpingyg

機械是柱石,電氣是靈魂.

級別: VIP會員

發送短信
加為好友

精華主題: 0
發帖數量: 1105 個
工控威望: 6705 點
下載積分: 100 分
在線時間: 603(小時)
注冊時間: 2007-01-25
最后登錄: 2017-04-03
查看chenpingyg的主題 / 回貼

1樓發表于: 2011-01-05 22:39

只看該作者 | 小中大

用幾個傳感器就能完成,等距排列.

自己的事情自己做.

chenpingyg

機械是柱石,電氣是靈魂.

級別: VIP會員

發送短信
加為好友

精華主題: 0
發帖數量: 1105 個
工控威望: 6705 點
下載積分: 100 分
在線時間: 603(小時)
注冊時間: 2007-01-25
最后登錄: 2017-04-03
查看chenpingyg的主題 / 回貼

2樓發表于: 2011-01-05 22:41

只看該作者 | 小中大

任意一跟皮帶上等距離安裝3個接近開關,通過對皮帶的啟動/停止就可以完成排列.

樓主留言：

物料的間距是要可設定的。而且半成品皮帶是不停地在輸送，如果中間的四條皮帶做啟停控制，后面的料就會推擠到前面的物料。這樣就不行了。

本帖最近評分記錄：

下載積分:+1(fjqz00) 熱心助人

自己的事情自己做.

jxh668

jxh668

級別: 工控俠客

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 1429 個
工控威望: 2169 點
下載積分: 4006 分
在線時間: 830(小時)
注冊時間: 2009-12-21
最后登錄: 2025-08-06
查看jxh668的主題 / 回貼

3樓發表于: 2011-01-06 09:15

只看該作者 | 小中大

先進行無間隙排列，再間距傳送

樓主留言：

那就是第一段快速輸送，第二段慢速做無間隙排列，第三段提高速度，第四段再提速度。是這樣的吧。那這樣就還要考慮當第二段如果已經排滿了，那第一段就不能再輸送了。這樣會不會導致后面的半成品又積在一起？

本帖最近評分記錄：

下載積分:+1(fjqz00) 熱心助人

來看看，有用的就下了。深圳的可找我呵

sandy_love

感悟生活，創新的源泉...

級別: 家園常客

發送短信
加為好友

精華主題: 0
發帖數量: 487 個
工控威望: 823 點
下載積分: 1610 分
在線時間: 483(小時)
注冊時間: 2008-12-08
最后登錄: 2025-07-14
查看sandy_love的主題 / 回貼

4樓發表于: 2011-01-06 10:48

只看該作者 | 小中大

同意樓上所說，要先緊密排列，在逐個隔離

wang72175

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 167 個
工控威望: 354 點
下載積分: 32723 分
在線時間: 1098(小時)
注冊時間: 2006-10-04
最后登錄: 2018-03-28
查看wang72175的主題 / 回貼

5樓發表于: 2011-01-06 11:18

只看該作者 | 小中大

樓上正解

杜紅嶺

向大家學習

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 103 個
工控威望: 210 點
下載積分: 870 分
在線時間: 13(小時)
注冊時間: 2010-12-31
最后登錄: 2025-07-02
查看杜紅嶺的主題 / 回貼

6樓發表于: 2011-01-06 15:20

只看該作者 | 小中大

同意樓上的意見，先緊密排列，再用光電控制電機的啟動和停止，實現等距。如果是高速運轉建議用私服或步進電機

sunpeter

工控初級工。LG，三菱，歐姆龍，西門子

級別: 家園常客

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 557 個
工控威望: 552 點
下載積分: 2582 分
在線時間: 616(小時)
注冊時間: 2009-08-18
最后登錄: 2025-05-30
查看sunpeter的主題 / 回貼

7樓發表于: 2011-01-06 15:21

只看該作者 | 小中大

只要考慮皮帶的數量和物件的體積比是不是合理，不然就是不好搞。電氣是能夠控制的，前提是比例的條件要滿足。

guansky168

小張

級別: 工控俠客

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 610 個
工控威望: 3397 點
下載積分: 8990 分
在線時間: 240(小時)
注冊時間: 2010-05-11
最后登錄: 2025-02-11
查看guansky168的主題 / 回貼

8樓發表于: 2011-01-06 16:25

只看該作者 | 小中大

在保證后面排列有序的情況下，提高整個輸送系統的速度，來防止前面堆積

niningtt

級別: 工控俠客

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 1233 個
工控威望: 3553 點
下載積分: 850 分
在線時間: 461(小時)
注冊時間: 2010-08-24
最后登錄: 2025-07-29
查看niningtt的主題 / 回貼

9樓發表于: 2011-01-06 20:17

只看該作者 | 小中大

有兩條皮帶的速度要成比例就可以達到要求，這樣的話只要第3，第四城比例速度就可以了，料多的話后兩個就快一點，料少就慢一點，但城比例。只有廖堆積，那只要第3個起點沒空隙就試了，光電開關。少的位置樓主根據情況自由發揮一下

本帖最近評分記錄：

下載積分:+1(fjqz00) 熱心助人

dawuczw

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 48 個
工控威望: 212 點
下載積分: 4797 分
在線時間: 63(小時)
注冊時間: 2008-04-06
最后登錄: 2025-08-05
查看dawuczw的主題 / 回貼

10樓發表于: 2011-01-06 20:26

只看該作者 | 小中大

可參照自動連續枕式包裝機的動作控制。

uthman

QQ:3749615

級別: 家園常客

發送短信
加為好友
QQ聯系

精華主題: 1 篇
發帖數量: 460 個
工控威望: 821 點
下載積分: 2741 分
在線時間: 791(小時)
注冊時間: 2007-10-25
最后登錄: 2025-08-05
查看uthman的主題 / 回貼

11樓發表于: 2011-01-09 21:26

只看該作者 | 小中大

半成品區輸送過來的物料的間距是不規則的,通過中間的四段皮帶來糾正拉距.這樣必然輸送機速度不會同步,物件在輸送過程中可能會偏離,建議中間四段輸送機不要,直接用機械手.前段用擋板定位,機械手去抓物件,加速至與前物件等距,保持與成品輸送機同步速度,下降放物件,然后再回去抓物件,重復上述過程
希望對你有所幫助

樓主留言：

那怎么判斷已追蹤至與前物件等距了呢？前物件肯定是一直輸送的。在追蹤過程中也是運動的，這樣做難度不是比輸送帶的還高？

本帖最近評分記錄：

下載積分:+1(fjqz00) 熱心助人
