工控人家園 三菱工控論壇 程序疑問

q605668560

級別: 家園常客

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 133 個
工控威望: 743 點
下載積分: 1707 分
在線時間: 256(小時)
注冊時間: 2009-09-15
最后登錄: 2021-06-07
查看q605668560的主題 / 回貼

樓主發表于: 2010-11-26 10:20

只看樓主 | 小中大

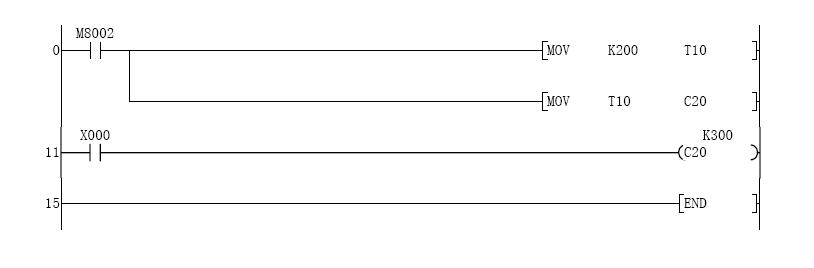

解釋說：未使用的計數器或定時器作為數據寄存器
誰能給我解釋下 K200 T10 C20 K300 之間的關系？？

[ 此帖被q605668560在2010-11-26 12:14重新編輯 ]

cvlsam

富士低壓，POD（觸摸屏），PLC專賣

級別: VIP會員

發送短信
加為好友

精華主題: 3 篇
發帖數量: 6815 個
工控威望: 38419 點
下載積分: 11928 分
在線時間: 9729(小時)
注冊時間: 2006-09-13
最后登錄: 2025-08-05
查看cvlsam的主題 / 回貼

1樓發表于: 2010-11-26 10:50

只看該作者 | 小中大

引用
引用樓主q605668560于2010-11-26 10:20發表的程序  疑問 :
[attachment=50381]
解釋說：未使用的計數器或定時器  作為數據寄存器

  誰能給我解釋下  K200  T10  C20  K300 之間的關系？？

你的圖掛了～～～

ymmfa

不想大江大河，不想浪起潮落，只愿一灣小湖，靜待歲月安好。

級別: 管理員

發送短信
加為好友

精華主題: 8 篇
發帖數量: 9733 個
工控威望: 8632 點
下載積分: 16875 分
在線時間: 5340(小時)
注冊時間: 2006-08-10
最后登錄: 2025-08-04
查看ymmfa的主題 / 回貼

2樓發表于: 2010-11-26 10:52

只看該作者 | 小中大

關于截圖和上傳到論壇
請仔細看:
http://m.ls2car.cn/read-gktid-10687.html

特別提醒大家：
偶爾修改下自己的密碼，以防被盜
不要在多個網站都用一樣賬號密碼
偶爾還是要發發貼，回回貼，不要總潛水

penzhenjian

級別: 家園�？�

發送短信
加為好友

精華主題: 0
發帖數量: 291 個
工控威望: 502 點
下載積分: 2334 分
在線時間: 189(小時)
注冊時間: 2009-05-14
最后登錄: 2025-07-25
查看penzhenjian的主題 / 回貼

3樓發表于: 2010-11-26 12:21

只看該作者 | 小中大

X0 ON時c20是k300,X0 OFF,M8002 ON 時C20是k200,反之

樓主留言：

熱心助人
那t10 在這里面是起到什么作用是不是相當于一個寄存器起到過度的作用啊

sjm213

有小知識，無大學問。

級別: 論壇版主

發送短信
加為好友
QQ聯系

精華主題: 7 篇
發帖數量: 5292 個
工控威望: 7518 點
下載積分: 161660 分
在線時間: 3240(小時)
注冊時間: 2007-11-21
最后登錄: 2025-08-03
查看sjm213的主題 / 回貼

4樓發表于: 2010-11-26 12:42

只看該作者 | 小中大

PLC開始運行第一個掃描周期后，T10=K200，C20=K200；
此后X0為ON一次C20計數加一，與普通計數器動作相同。計數到300時C20線圈接通。

本帖最近評分記錄：

下載積分:+1(q605668560) 熱心助人

shaolinsi

佛曰：不可說

級別: VIP會員

發送短信
加為好友

精華主題: 0
發帖數量: 561 個
工控威望: 1209 點
下載積分: 1554 分
在線時間: 112(小時)
注冊時間: 2010-05-04
最后登錄: 2014-11-13
查看shaolinsi的主題 / 回貼

5樓發表于: 2010-11-26 12:51

只看該作者 | 小中大

引用
引用樓主q605668560于2010-11-26 10:20發表的程序  疑問 :
[attachment=50389]

解釋說：未使用的計數器或定時器  作為數據寄存器
  誰能給我解釋下  K200  T10  C20  K300 之間的關系？？

K200常數200，T10計時器，C20計數器，K300，計數器動作值
X0動作100次C20動作。

樓主留言：

熱心助人

本帖最近評分記錄：

下載積分:+1(q605668560) 熱心助人

餓米豆腐

dzj126

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 339 個
工控威望: 333 點
下載積分: 40655 分
在線時間: 495(小時)
注冊時間: 2009-01-13
最后登錄: 2025-08-05
查看dzj126的主題 / 回貼

6樓發表于: 2010-11-26 12:56

只看該作者 | 小中大

版主正解

fytjbtxy1997

學習學習再學習

級別: 探索解密

發送短信
加為好友

精華主題: 0
發帖數量: 75 個
工控威望: 175 點
下載積分: 5359 分
在線時間: 27(小時)
注冊時間: 2009-10-14
最后登錄: 2024-06-04
查看fytjbtxy1997的主題 / 回貼

7樓發表于: 2010-11-26 14:07

只看該作者 | 小中大

好

penzhenjian

級別: 家園�？�

發送短信
加為好友

精華主題: 0
發帖數量: 291 個
工控威望: 502 點
下載積分: 2334 分
在線時間: 189(小時)
注冊時間: 2009-05-14
最后登錄: 2025-07-25
查看penzhenjian的主題 / 回貼

8樓發表于: 2010-11-26 14:46

只看該作者 | 小中大

這是你的程序要求達到的控制目的，第一個掃描周期時當X0為OFF時，C20是K200，第一個掃描周期后X0為ON時c20是K300

北方

級別: 家園�？�

發送短信
加為好友

精華主題: 0
發帖數量: 317 個
工控威望: 529 點
下載積分: 6196 分
在線時間: 241(小時)
注冊時間: 2010-06-22
最后登錄: 2023-03-11
查看北方的主題 / 回貼

9樓發表于: 2010-11-26 21:18

只看該作者 | 小中大

版主和8樓正見。

detect

小心慎言，莫走邪道

級別: 略有小成

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 286 個
工控威望: 474 點
下載積分: 1356 分
在線時間: 145(小時)
注冊時間: 2009-02-10
最后登錄: 2015-03-29
查看detect的主題 / 回貼

10樓發表于: 2010-11-26 22:55

只看該作者 | 小中大

第一掃描周期，常數200傳送到T10，再轉送到C20（刷新C20的當前計數值），之后，C20對X0的上升沿計數（計數值從200開始累加），計數值累加到300時，C20計數完成，如程序中加入RST C20 或MOV（P） K0 C20之類的計數清零程序，在執行清零后，C20的計數值將0開始累加

敬請指教

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 159 個
工控威望: 241 點
下載積分: 881 分
在線時間: 90(小時)
注冊時間: 2010-01-25
最后登錄: 2023-09-08
查看敬請指教的主題 / 回貼

11樓發表于: 2010-11-30 20:52

只看該作者 | 小中大

學習了，
