KA1和KA2的常閉互鎖是不可以省略掉。
要是按鈕多按一會兒就會再啟動了

寫錯了是KA1和KA2的常開自鎖是不可以省略掉。KA1和KA2的常閉互鎖也是不可以省略掉

1、用硬件：可用三個直流中間繼電器，一個電解電容（200uF）J及一個電阻組成。按鈕選用有兩組常開常閉，三個繼電器命名為J1、J2
     J3，按鈕為K，電路連接是這樣的：（1）J1的線圈一段接電源正極，另一端接J2的常閉觸點一端，常閉觸點的另一端接按鈕K，K的
   另一端接電源的地，再用JI 的一組常開觸點與按鈕K 并聯。（2）、J2線圈一端接電源+，另一端串接J3 的常開觸點，再串接按鈕K，再
   接地，（3）、J3與電解電容并聯，電解的正極接電源+，負極接電阻，電阻另一端接按鈕K的常閉觸點，再串接J1 的常開觸點，J1的
   另一端接地。請按上述說明畫出線路圖。
       動作原理：接通電源，J1、J2、J3皆未導通，此時按下按鈕，J1支路的J2 觸電閉合，故J1 通電且自鎖，J1保持通電狀態。而此時
   J2 支路由于其J3的觸點斷開，故J2 未導通。J3支路在按鈕抬起后，由于其J1觸點、K的觸點皆已閉合，支路導通，但由于J3線圈并接
   電容，J3 需延時一段時間方可導通。再按按鈕，J2支路由于其J3觸點已閉合，J2通電，J2的導通，使J1斷電，J1的斷電又會使J3斷電
   該電路穩定動作可靠。
2、用PLC編程：可選用RS觸發器完成：RS的S 的輸入口接按鈕K的常開點串接RS輸出點的常閉點，RS的 R 的輸入口接按鈕K的常開點
   串接RS輸出點的常閉點，即可實現你要求的功能。當RS反轉時，RS輸出點的觸點開關的動作時間比RS的觸點開關的動作時間滯后，
   可確保動作可靠。









=

cuo le

不就是一個ALT 指令嗎，參見三菱編程手冊 P252 的例子。

3年前我們到一家日資企業面試，就被考過這一題，沒啥呀，三菱和臺達PLC 都有這個指令。面試電氣工程師要你做編程的，考核你對PLC應用指令掌握的熟練程度。

24樓的根本就不行，沒有動作

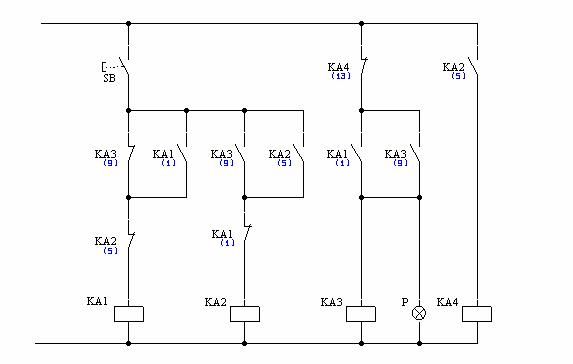

8樓的圖就可以實現,我早在二年前就用在工廠當中了.

設計的很好，佩服，不過由于觸點過多，出現故障的幾率很高并不是很使用。

真的奇怪了，這圖我也接過，一般情況下停不了，除非第二次按的時候很快。說明：我用的6個一樣的新的歐姆龍MY2的作3個MY4的。DC24V。幾個老師傅當時就得出了一個不穩定的結論，我也沒深究。有人說在用這個電路，我就搞不懂了。不知有沒高人指點一二。

讀技校的時候試過，確實可行。穩定可靠

有興趣試一下這圖
