我想做 一個設計
在自動狀態下，變頻器和模擬量傳感器組成閉環回路，在PLC控制下自動運行。
在手動狀態下，變頻器操作板自動起作用，用變頻器操作板控制變頻器運行。

請問S7-300PLC和電腦怎么連接，怎樣讀用電腦讀出梯圖，用什么軟件，用怎樣的數據線，連接在S7-300上的哪個口上，請?jiān)敿?xì)說明，因?yàn)槲沂且粋�(gè)初學者。謝謝。。。

回答樓上，我也是初學者，至于用什么軟件你可以看你PCL的型號，上面有寫，如果沒有什么太大的需要的放在，用相應的軟件就可以了，比如你的PLC上寫S7200，你就可以下載S7200的編程軟件，本論壇里都有的，數據線我也不知道怎么樣來講，本論壇里數據線的圖的你可以看下，自己做一個的，連的時候主要注意一下在選項中要設置一下PG/PC接口就可以了可能不是很清楚，不過我只是知道這些了

還有一個要問下，我用300打開一個程序后總出現說我的語言設置不對，但可以打開程序不知道應該設置哪里，我下載的是本論壇的那個5.4的中文版本

怎么我的提問   沒有回答呀

樓主，你好！
本人現在學習300中，有一處問題，請指點：
現手上有一塊 6ES7 331-7KF01-0AB0的模塊,在模塊的面板上看到AI 8X12BIT的字樣，且我的模塊上有20個接線端子，但是在S7-300的模板規范上[2004版]這種型號的模塊有40個接線端子,再往后看，模板規范的6ES7 331-7KF02的接線端子與接線圖確跟我手上這個模塊是一樣的，這是怎么回事，是不是這兩種模塊都有20與40針的區別，7KF01與7KF02都有20與40的區別！

qwqwqwqwqw

6ES7  312-5AC02-0AB0  該plc被人用過，內有程序，現在無法上傳與下載，要求輸入密碼，請問怎么解決？謝謝

引用

引用第720樓957537于2010-08-21 09:51發表的  :
我想做 一個設計
在自動狀態下，變頻器和模擬量傳感器組成閉環回路，在PLC控制下自動運行。
在手動狀態下，變頻器操作板自動起作用，用變頻器操作板控制變頻器運行。

變頻器有多套參數集，可以通過外部端子作為選擇來嘗試

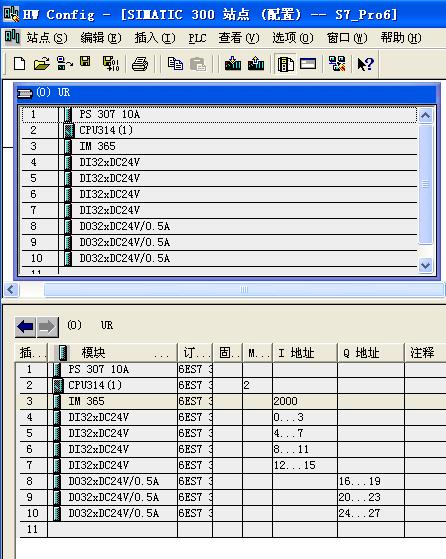

我也是一個初學者，用的是S7-300,CPU314(1AG14-0AB0)，4個DI32，3個DO32，1個AI，1個AO，考慮到最多能帶8個模塊，加了一個IM365，但是就用一個機架，不知道這樣對不對，IM365的接收模塊放在了第11槽，后面是2個模擬量的。第11槽插入不了IM365的接收模塊。

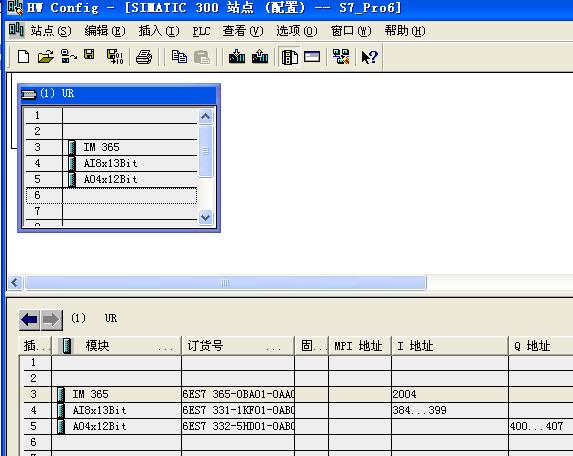

問題1：在硬件組態的時候，是不是應該按照2個機架進行硬件組態
問題2：模擬量模塊AI8x13bit（1KF02-0AB0），在組態時沒找到這個訂貨號，有個AI8x13bit（1KF01-0AB0），能代替嗎
問題3：我用的通訊線是USB-MPI+（國產），不知道怎么和PLC通訊上（驅動已經正確安裝），提示無法建立連接，連接伙伴未響應（33:16656）

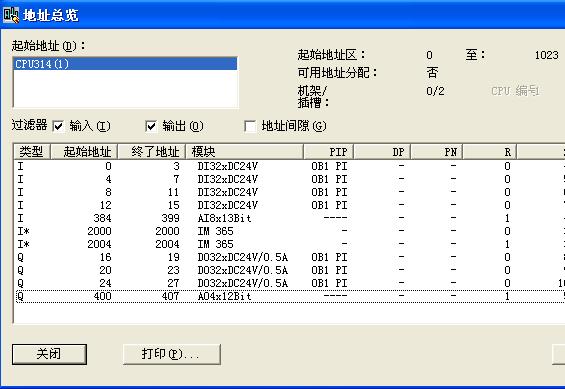

問題4：輸出是從Q16.0開始嗎

恩 尊敬的樓主您好 打擾您幫我解決問題 謝謝您了！

配置 ： CPU315-2DP、 CP5611通訊卡、通過DP總線與現場ET200S通訊（IM151） 上下位機通過CPU的MPI口與電腦通訊

我的問題是 ：1、DP口地址和MPI口地址同時設置為2行不行 為什么？
             2、 我該如何建立上下位機的連接  步驟
              3、 adpater


補充問題：上下位機 通過總線和用兩個適配器進行的MPI連接 這樣的連接有問題嗎 ？
