采用無電壓的，因為不想和其他的輸入端產生沖突。
只是使用A.B.Z三相的脈沖信號，內部使用高速計數器進行計算，這樣應該怎么樣連接呢？分辨率為360的。
謝謝各位的解答。

致電歐姆龍的代理，講只能是將24V接到PLC的COM，再連接A.B.Z到輸入端子。

主要是這樣的接法，對于其他的輸入端子控制有沒有影響呢？

E6B2-CWZ6C是NPN集電極開路輸出ABZ，接到PLC的X上，PLC的COM要接正的，
因為E6B2-CWZ6C可以供電24V，所以PLC的COM可以接+24V，
這樣就和其他的輸入用同樣的電源電壓了，不會有影響。

其實可以把旋轉編碼器看作是有3個輸出端的NPN接近開關。

非常感謝回答。
另外請教：X的COM端和24V的COM端是否會沖突呢？因為別的光電眼輸出的是0V，是否也會沖突呢？開關的話應該還是不會有問題的。

如果24V接到PLC的COM端的話。會不會和內部電源產生沖突呢？

還是要請幫忙解答一下

有哪位看見了？

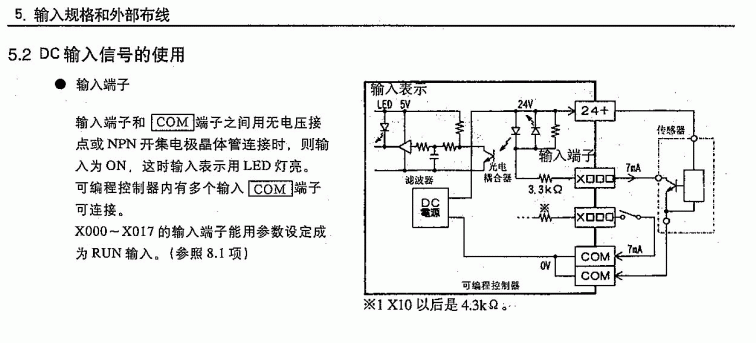

從圖上看，plc有內置24v電源，這樣的話，就無須外部電源了 ，
把旋轉編碼器看作是有3個輸出端的NPN傳感器，就象圖上的一樣可以了。

非常感謝幫忙了。
