初始狀態時3盞燈同時亮，順序是左起或右起都可以，按1.2.3┉排列。3盞燈同時亮后延時1秒后第4盞燈亮，第4 盞燈亮后延時1秒后第1盞燈熄，第1盞燈熄后延時1秒，第5盞燈亮，第5盞燈亮后延時1秒第2盞燈熄，……依次類推向左或右循環。循環位長為字長。用西門子s7-200軟件編程，最好輸出不直接使用絕對地址。

兄弟用移位指令試試.

總共多少燈啊　？？
用傳送比較編吧，和霓虹燈編法一樣

我自己編出來了，   設置VW104  16#0E   VW100  16#0F
LD     I0.0
LPS
AN     T38
TON    T37, 30
LPP
A      T37
TON    T38, 30
LDN    I0.1
AN     T37
EU
RLW    VW100, 1
AENO
LD     I0.1
AN     T37
EU
RRW    VW100, 1
AENO
OLD
MOVW   VW100, QW0
LDN    I0.1
A      T37
EU
RLW    VW104, 1
AENO
LD     I0.1
A      T37
EU
RRW    VW104, 1
AENO
OLD
MOVW   VW104, QW0

上面那個沒有分開網絡，現重發一份，I0.0為開始，I0.1為循環方向轉換，數據VW100  16#0F
VW104  16#0E

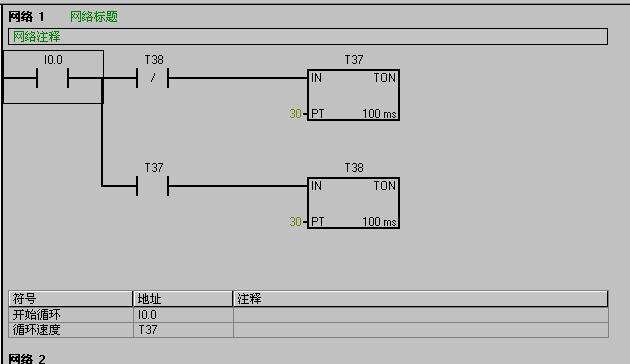

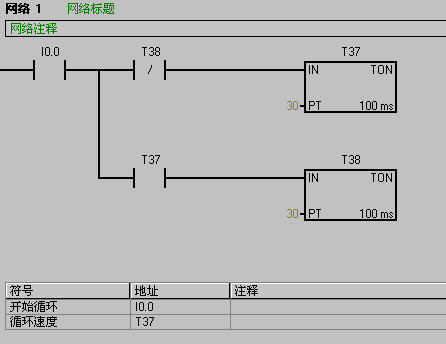

第一網絡；
LD     I0.0
LPS
AN     T38
TON    T37, 30
LPP
A      T37
TON    T38, 30

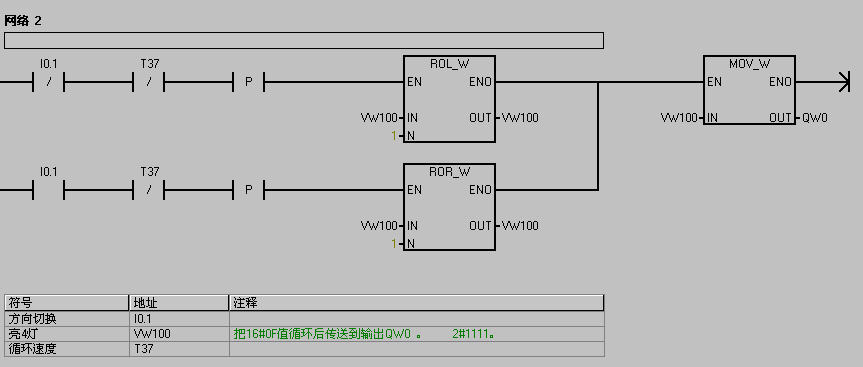

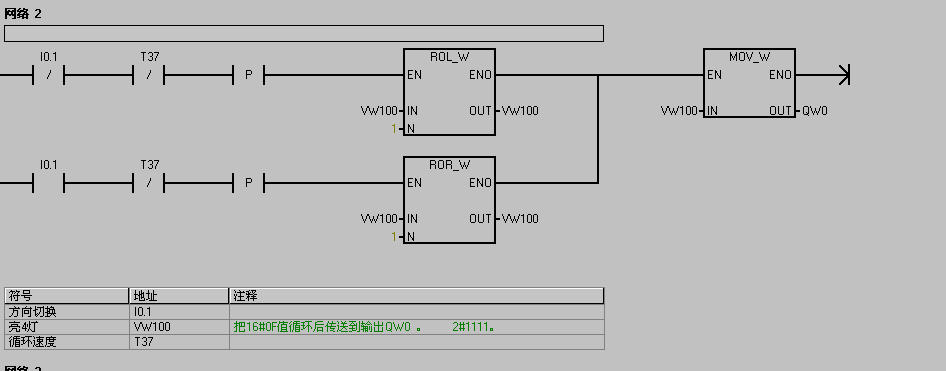

第2網絡
LDN    I0.1
AN     T37
EU
RLW    VW100, 1
AENO
LD     I0.1
AN     T37
EU
RRW    VW100, 1
AENO
OLD
MOVW   VW100, QW0

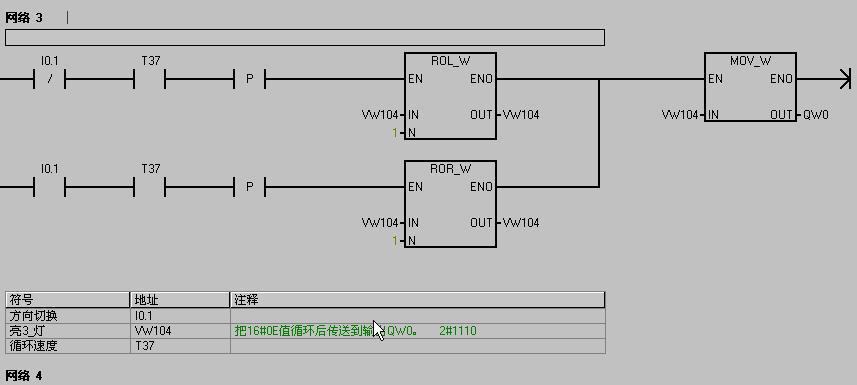

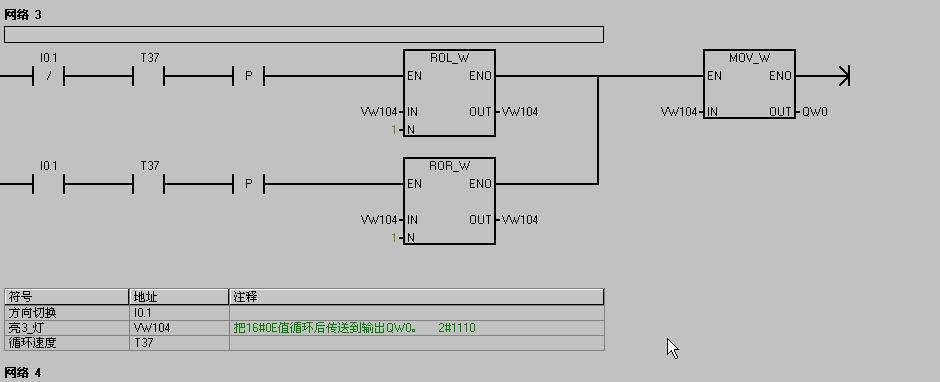

第3網絡

LDN    I0.1
A      T37
EU
RLW    VW104, 1
AENO
LD     I0.1
A      T37
EU
RRW    VW104, 1
AENO
OLD
MOVW   VW104, QW0

才知道怎樣上傳梯形圖，現在就把梯形圖3燈循環傳給大家看。 [upload=1]

怎么看不到

初始狀態時3盞燈同時亮，順序是左起或右起都可以，按1.2.3┉排列。3盞燈同時亮后延時1秒后第4盞燈亮，第4 盞燈亮后延時1秒后第1盞燈熄，第1盞燈熄后延時1秒，第5盞燈亮，第5盞燈亮后延時1秒第2盞燈熄，……依次類推向左或右循環。循環位長為字長。用西門子s7-200軟件編程，最好輸出不直接使用絕對地址。
答；

以上3個不清楚，在重發試一試，望你們見諒，

領教了謝謝
