引用

引用第628樓zts于2009-12-14 18:32發表的  :
bhqt版主：您好！ 我是一個新手，PlC的型號是S7-200 6ES7216-2BD23-OXBO.就是PC與PLC通信時提示：“錯誤：端口無法打開或正由另一個應用程序使用”是怎么回事，有解決辦法嗎？謝謝了！

這個問題一般出現在通訊非正常斷開后再次連接時
將電腦重新啟動后再打開該項目進行通訊

引用

引用第629樓chazi2105于2009-12-15 20:23發表的  :
s7200,cpu226 繼電器輸出.需求一份詳細的接線圖QQ117542738

在S7-200系統手冊上就有詳細的接線圖

引用

引用第631樓jixianjie于2009-12-16 20:40發表的  :
你好！請教一下，我是剛使用西門子PLC，我現在想通過電腦將PLC中的程序拷貝出來，然后修改，請問我該怎樣和PLC通訊呢？通訊端口怎樣設置呢？請教一下和PLC通訊的過程和設置的內容。謝謝！

首先要在STEP7MicroWin軟件中點擊“設置PC/PG接口”，選擇與您使用的通訊線纜一致的設備，然后將該線纜“屬性”中的端口和波特率設置為與PC端口一致（端口可在電腦的設備管理器查找，波特率可默認為9600）；然后點擊“通信”，并選擇“傳輸速率”中的“搜索所有波特率”（尤其在您不知道PLC波特率的時候），此時雙擊通信右窗口的“雙擊刷新”處，軟件就開始自動搜索PLC設備了，如果找到的話就會在此看到，選中并確定。回到軟件中選擇【文件】--【上載】，就把程序拷貝到了電腦中。

誰能告訴我PC-TP177 Micro 的編程電纜的示意連接圖
謝謝所有支持我的朋友
             在線等啊.....................
PC-TP177／OP73　西門子TP177／OP73觸摸屏編程電纜          和               PC-PPI RS232 接口的西門子 S7-200PLC 編程電纜通用嗎？

回樓上635樓:
PPI應該能夠通訊了.可能是你的設置問題,屏與PC設置要對起來的,最關鍵你的程序寫好后,不能夠出現報警.我記得早的時候,第一次傳TP177-A屏也是不能通訊,后來才明白,第一哪個通道1PPI模式的確認沒有有效.第二個是自己的程序存在報警,最重要的是還沒有把屏設置在傳送模式上.

謝謝上面的朋友一直以來對我的關心

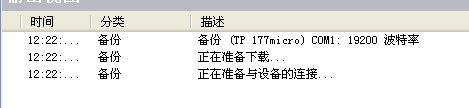

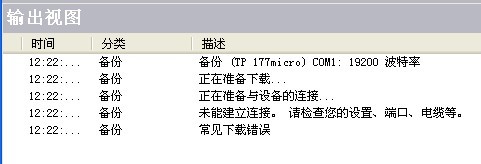

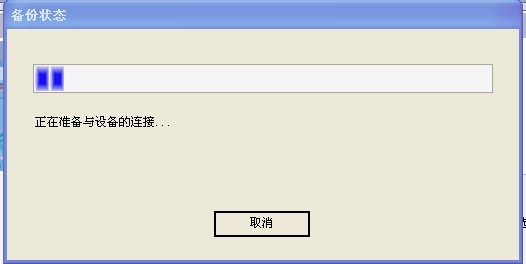

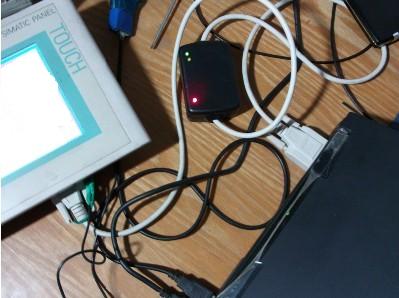

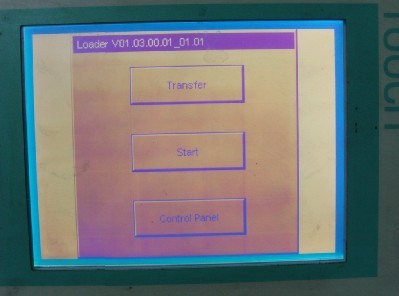

我是用S200的編程電纜 和TP177Micro 連接的 顯示如上畫面
和不插S200的編程電纜的時候顯示一樣的，怎么才可以備份該屏里面的程序呢？請各位老師指教...不生感激...

如果你只需要備份，那就用prosave軟件，備份它的鏡像文件。上面圖片我只看到你PC的設置，而沒有看到屏的設置，請關注你的屏的設置參數與PC一樣。期待你的成功。

今天晚上我又試過了 又買了一根線 PC-PPI+的編程電纜 還是不可以

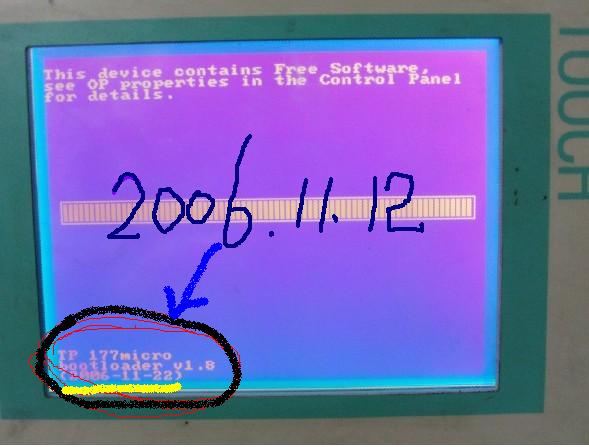

屏的信息是2006 -11- 22      是不是要用2007版的WINCC Flexible啊
請 有經驗的朋友指點迷津啊

非常感謝627樓的幫助，如再有不明白的地方再向你請教

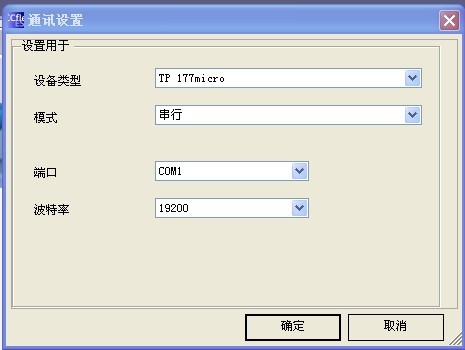

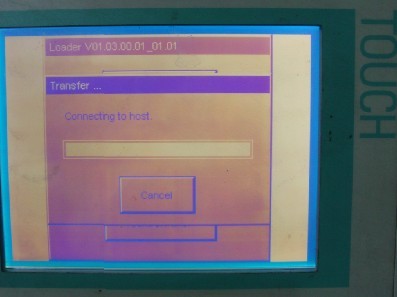

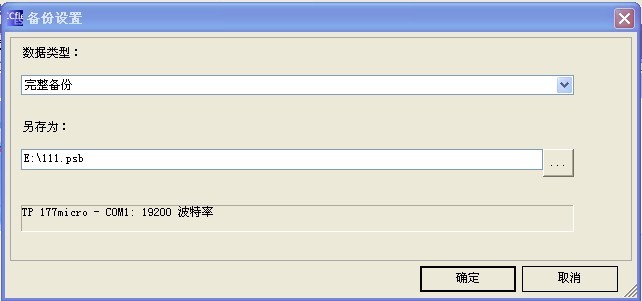

回639樓:你傳的最后一張圖片中的Transfer是如何設置的.還有我記得是將上面的選項右上角的小叉去掉,才是確定的選擇.完成后返回到第四個圖片的傳送模式中.PC設置是你樓上的第二張圖片,但是二者設置的模式PPI與波特率必須一致.
請你再把Tarnsfer的設置PPI/頻率的圖片發上來吧.或者把你的郵箱加上.我發一個西門子的面板下載資料給你,做參看考.

有西門子s7-200的中文編程軟件嗎馬上要

我以前過,現在掉了
