各位：在連接MT500觸摸屏時

使用端口PLC RS232與PC連接，電纜為2-3；3-2；5-5，連接失敗。
使用端口PLC[RS485]/PC[RS232],電纜7-2；8-3；5-5，連接失敗。

通信速率設定115200和38400均不行。

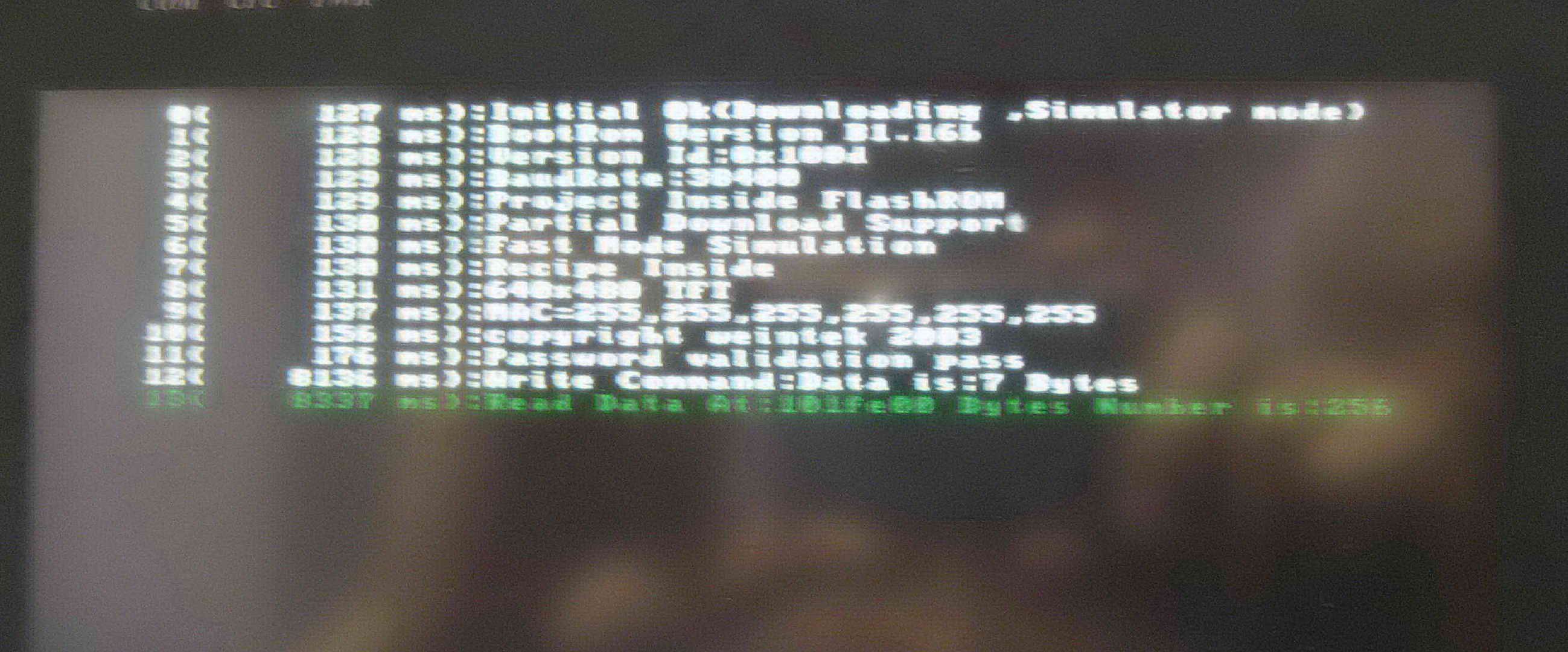

連接時觸摸屏顯示如附件所示，比較急，望高手指點！

沒人回復啊

1，圖太模糊，看不清楚
2，有沒有換一個版本的軟件試試，而你所有的軟件是？

我用的軟件版本是EB500V274，設備是06年的，版本可能低點。和版本有關系嗎？如有關系DIP開關SW2撥為ON，使用RDS狀態應該可以強制連接的。但還是不行！

檢查通訊參數和協議吧。

請高手幫忙，拜托了  我是新手，
我也遇到和樓主同樣的問題。不知樓主問題如何解決的。謝謝各位�。。。�！

引用

引用第3樓60311120于2009-06-14 20:46發表的  :
我用的軟件版本是EB500V274，設備是06年的，版本可能低點。和版本有關系嗎？如有關系DIP開關SW2撥為ON，使用RDS狀態應該可以強制連接的。但還是不行！

暈啊，請問樓主，Eview MT500系列的屏有EB500V2.7.4的軟件嗎？WEINVIEW和EVIEW不是同一廠家生產的，軟件不能通用！

引用

引用樓主60311120于2009-06-13 09:41發表的 help：eview MT500連接 :
各位：在連接MT500觸摸屏時

使用端口PLC RS232與PC連接，電纜為2-3；3-2；5-5，連接失敗。
使用端口PLC[RS485]/PC[RS232],電纜7-2；8-3；5-5，連接失敗。

.......

不太明白樓主是下載程序時遇到這種情況還是屏同PLC通訊不上,(使用端口PLC[RS485]/PC[RS232],電纜7-2；8-3；5-5，)這種接法是觸摸屏的下載線線序喔,如果是下載不了程序,有可能是主板上的通訊元件損壞,如有不明白的地方,請加我QQ:523160027

老師 ：您好。是上傳的出現的問題，觸摸屏同PC連接,接線同上，應不會錯。
我的是WEINVIEW的MT506屏，用的是EB500V2.7.4的軟件。
顯示同樓主一樣喔，郁悶。請老師接答。謝謝！！

引用

引用第8樓lsh520018于2009-08-08 20:17發表的  :
老師 ：您好。是上傳的出現的問題，觸摸屏同PC連接,接線同上，應不會錯。
我的是WEINVIEW的MT506屏，用的是EB500V2.7.4的軟件。
顯示同樓主一樣喔，郁悶。請老師接答。謝謝��！

呵呵,這個問題很好判斷,如果你的串口或EasyManager里的串口設置沒有問題,下載線沒有虛焊,那就是屏的通訊電路的元件損壞了,如果還在保修期內,請發回原廠維修,雖然500系列主板上的RS485口同PC的232口共用一個口,但由于是2個IC分別控制,所以有的客戶可能就會遇到同PLC通訊正常但就是無法上傳下載,但有的時候,主板上的PC232口控制IC損壞也會導致無法上傳下載及通訊,我維修時遇到這種情況是最多的了,500系列的屏不支持熱插拔,請客戶一定斷電后在插拔.如有不明白的地方請加QQ聯系:523160027.
