測量一個零部件，1.（測量方式為上下2層，十字交叉一次性完成測量，對零校驗要求需分別校驗
4 個值，4個校驗值一致，偏差小于 0.0005mm;）
   2..測量系統應通過 MSA 驗收要求 P值≥0.05， GR&RS10%，NDC≥8;
大家覺得這個精度下的MSA 有方法測量做到嗎（求推薦一個測量儀器，需要加到自動設備上）

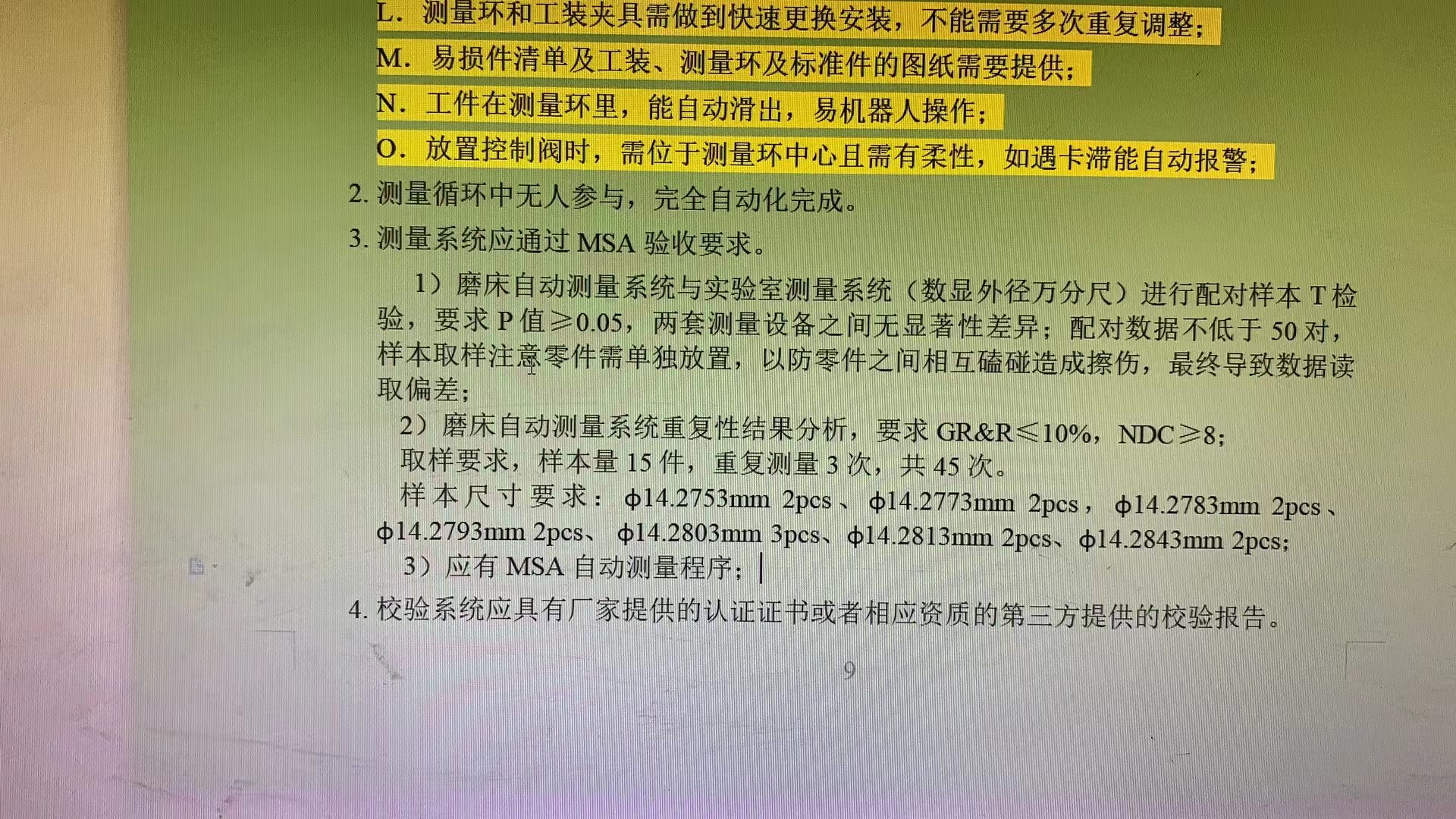

下面這個是要求，找了基恩士，康耐視做測試，幾十萬的相機測試精度能勉強達到，MSA不行。

針對樓主提出的關于測量零部件精度和MSA（測量系統分析）的問題，以下是一些可能的解決方案和方法：

### 1. 測量方法

對于您提到的上下兩層、十字交叉一次性完成測量的方法，可以考慮使用**大尺寸坐標測量技術**。這種技術適用于大型零部件的幾何尺寸測量，能夠?qū)崿F(xiàn)高精度、高效率的測量目標。具體操作時，可以采用以下步驟：

- **校準量具**：確保測量設備經過校準且處于正常狀態，以保證測量數據的準確性。
- **選擇工件和測量者**：隨機選擇代表整個過程的8-10件工件進行測量，并選擇2-3名經過訓練的操作人員進行測量。
- **多次測量**：每個操作人員對每個工件進行多次（例如3次）重復測量，以獲取足夠的數據進行統計分析。

### 2. MSA驗收要求

對于MSA的驗收要求，您提到的P值≥0.05，GRR≤10%，NDC≥8，這些都是評估測量系統性能的重要指標：

- **P值**：P值是指測量系統分析中，用于評估測量系統是否可接受的一個統計參數。P值≥0.05意味著測量系統在統計上是可接受的。
- **GRR（重復性和再現性）**：GRR是指同一測量人員在不同時間、不同環境下對同一測量對象進行多次測量所得到的變異。GRR≤10%表示測量系統的穩定性和一致性是可接受的。
- **NDC（非數字字符）**：NDC是指在測量數據中存在的非數字字符，如文字、符號等。在MSA中，需要確保數據中的NDC不會對測量結果產生影響，以保證數據的準確性。NDC≥8意味著測量系統能夠有效地區分不同的零件變差。

### 3. 實施MSA的方法

- **重復性研究（Repeatability Study）**：同一個人，用同樣的設備/方法/設置，在相同的環境，測量同一個產品多次所觀察到的變差。
- **再現性研究（Reproducibility Study）**：不同的人，用同樣的設備/方法/設置，在相同的環境，測量同一個產品所觀察到的變差。
- **GRR分析**：通過“三三十原則”（10個樣本，由3個人員對每個零件分別測量3次）來計算GRR和NDC系數，并畫出均值和極差圖。

通過上述方法，您可以對測量系統進行詳細的分析和評估，以確保其滿足高精度測量的要求。希望這些信息能夠幫助您解決測量系統分析的問題。

關于滿足特定要求的MSA測量方法
MSA（Measurement System Analysis，測量系統分析）是用于評估測量系統的準確性、精確性和穩定性等特性的方法。在給定的精度要求下，可以嘗試以下方法來進行MSA測量：

一、量具選擇與校準
選擇高精度量具
為了達到偏差小于0.0005mm的要求，需要選用高精度的測量量具，例如高精度的三坐標測量儀等。這類量具通常具有較高的分辨率和測量精度，可以滿足零部件上下2層、十字交叉一次性測量的需求。同時，在測量前要確保量具經過專業的校準，并且校準周期符合要求，以保證測量的準確性1。
校準零位
對于分別校驗4個值且要求偏差小于0.0005mm的情況，零位校驗非常關鍵。在每次測量前，需要使用標準件對量具進行零位校準。校準過程要嚴格按照量具的操作手冊進行，確保零位的準確性。并且在測量過程中，要定期檢查零位是否發生偏移，若有偏移需要及時重新校準。
二、測量操作流程
一次性測量
按照上下2層、十字交叉的方式一次性完成測量。在操作過程中，要保證測量的穩定性，避免外界因素（如振動、溫度變化等）對測量結果的影響。例如，可以將測量環境的溫度和濕度控制在一個穩定的范圍內，同時使用減震裝置來減少振動對測量的干擾。
多次測量取平均值
為了提高測量的準確性，針對每個校驗值可以進行多次測量（例如5 - 10次），然后取平均值作為測量結果。這樣可以減少單次測量中可能存在的隨機誤差，使得測量結果更接近真實值。
三、MSA驗收指標的滿足
P值計算
在進行MSA分析時，通過統計分析來計算P值。確保收集到足夠多的測量數據（一般建議至少30組數據），然后使用合適的統計軟件（如Minitab等）進行分析。如果P值小于0.05，可能表示測量系統存在顯著的變異，需要對測量系統進行調整。通過優化測量操作、校準量具等方式來提高P值，使其滿足P值≥0.05的要求。
GR&R（重復性和再現性）分析
對于GR&R，需要評估測量系統的重復性（同一個人使用同一量具多次測量同一零件的變異）和再現性（不同人使用同一量具測量同一零件的變異）。要確保GR&R的值小于10%，可以通過培訓操作人員，使其操作方法標準化；同時對量具進行定期的維護和保養，保證其性能的穩定性，從而減少測量系統的變異。
NDC（可區分的類別數）計算
通過分析測量數據的分布情況來計算NDC。為了使NDC≥8，需要保證測量系統能夠有效地區分不同的測量值。這就要求量具具有足夠的分辨率，同時測量數據的分布要足夠分散。如果NDC小于8，可以考慮更換量具或者調整測量方法來提高分辨率和數據的分散性。
綜上所述，通過精心選擇和校準量具、規范測量操作流程以及對MSA驗收指標進行嚴格的分析和優化，可以在給定的精度要求下進行MSA測量。不過在實際操作過程中，可能需要根據具體的測量對象和測量環境進行適當?shù)恼{(diào)整和優化。

一、零部件精度測量的MSA方法
（一）MSA的基本概念
MSA（Measurement System Analysis）即測量系統分析，是使用數理統計和圖表的方法對測量系統的分辨率和誤差進行分析，以評估測量系統的分辨率和誤差對于被測量的參數來說是否合適，并確定測量系統誤差的主要成分 。測量系統不僅包括測量時所使用的儀器或量具，還涉及標準、操作、方法、夾具、軟件、人員、環境及假設等要素的集合 。

（二）MSA的主要分析指標
重復性（Repeatability）
重復性是指同一個人，用同樣的設備、方法、設置，在相同的環境下，測量同一個產品多次所觀察到的變差。例如在購買黃金飾品時，同一個營業員用相同的量具3次稱重同一金飾，若測量結果波動很大，這就表明重復性不好 。
它主要研究的是設備導致的誤差。
再現性（Reproducibility）
再現性是不同的人，用同樣的設備、方法、設置，在相同的環境下，測量同一個產品所觀察到的變差。比如另一個營業員用同樣工具和方法對同一個金飾稱重，與第一個營業員測量的平均值差異很大，這就是再現性存在問題的情況 。
主要研究人導致的誤差。
偏倚（Bias）
偏倚是觀測到的均值和基準值（參考值）之間的差異。例如金飾的真值假設為50g，而測量10次得到平均值為45g，那么5g的差異就是偏差 。
穩定性（Stability）
穩定性反映的是在不同時間區間測量時得到的偏倚大小的情況，好的穩定性意味著什么時候測量偏倚都差不多。就像一個月后用同樣量具測那個真值50g的飾品，得到平均值40g，與之前相比少了10g，這說明穩定性很不好 。
線性（Linearity）
若測量結果隨量程的變化始終保持很小的偏倚，那么測量系統的線性就很好。例如某量具測量真值50g的金飾偏倚假設為0.5g，測量真值200g金飾得到偏差為5g，即隨著量程變大，變差越來越大，這個系統的線性就非常糟糕 。
（三）MSA的實施流程
策劃
首先要確定評估者人數、抽樣數量和重復讀數的次數等，這些要綜合考慮尺寸的關鍵性等因素。評價者應該從正常操作這些儀器的人當中抽取，樣件的選擇也非常關鍵，同時儀器需有足夠的分辯力（即滿足1/10原則）。并且在MSA中所有分析方法假設單個讀數之間具有獨立性，所以所有數據必須進行盲測，數據的讀取和記錄需保留最小刻度值，研究過程中需要有人監督和管理 。
測量不同指標對應的準備工作
偏倚：準備樣件，由評價者按正常方法測量10次以上，然后進行計算（可利用Minitab等軟件）。
穩定性：按一定時間間隔，定期測量樣件并記錄，將數據畫在SPC控制圖上并進行判定。
線性：準備樣件（數量g≥5，并包括量具的整個工作范圍），管理者對每個樣件進行測量并給出參考值，然后由操作者測量每個樣件10次以上，最后輸入數據并計算（利用Minitab等）。
GRR分析（重復性&再現性）：取10個樣本，由三個人員對10個零件分別測量3次，并分別記錄。根據記錄的結果計算GRR和NDC系數，并畫出均值和極差圖。注意零件應分別進行盲測，10個零件分別編號，保證測量結果一一對應 。
二、十字交叉一次性測量且校驗4個值的MSA技巧
（一）十字交叉法在測量中的應用背景
十字交叉法原本是進行二組混合物平均量與組分計算的一種簡便方法。例如在數學運算解題中有著廣泛的應用，在溶液混合（不同濃度的溶液混合，得到的混合濃度大小居中，十字交叉所得到的比例為混合溶液的質量之比或體積之比）、平均數混合（兩組數據混合，得到的混合數據大小居中，十字交叉所得到的比例為兩組數據的數量之比）、增長率混合（總量的兩個分量增長率混合，得到的混合增長率大小居中，十字交叉所得到的比例為兩個分量的基期量之比）、利潤率混合（兩種不同利潤率的商品混合，得到的混合利潤率大小居中，十字交叉得到的比例為兩種利潤率所對應的銷量之比）等類型的題目中會用到這種方法 。

（二）十字交叉法用于測量校驗的假設與思路
雖然這里提到的測量校驗和傳統的十字交叉法相關應用領域不同，但可以借鑒其原理。假設我們把這4個校驗值看成是不同的“成分”或者“因素”，通過某種方式構建它們之間的關系式來滿足零校驗要求。由于要求十字交叉一次性完成測量，所以要考慮如何在一次測量的結果數據中分解出與這4個校驗值相關的信息。可能需要建立特殊的測量模型或者數據處理方式，使得測量結果能夠直接或者間接的與這4個校驗值關聯起來。

（三）滿足偏差小于0.0005mm校驗要求的技巧
儀器精度選擇與校準
首先要確保所使用的測量儀器自身精度能夠滿足偏差小于0.0005mm的要求。例如選擇高精度的量具，并且在測量前要進行嚴格的校準，校準到滿足這個精度標準。校準過程中可能需要使用更高精度的標準件來標定量具。
環境控制
環境因素對高精度測量影響很大，要嚴格控制測量環境。比如測量時的溫度、濕度等，因為這些因素可能會導致被測零部件的微小變形或者測量儀器的微量偏差。可以設置恒溫恒濕的測量環境，減少環境因素對測量結果的影響。
測量數據分析與調整
在進行十字交叉測量并獲取到與4個校驗值相關的數據后，需要采用精確的數據分析方法。例如采用最小二乘法等數據擬合技術，對測量數據進行處理，以將實際測量數據與理想校驗值的偏差控制在小于0.0005mm的范圍內。如果發現偏差超出范圍，可以進行多次測量取平均值的方法或者調整測量系統的一些參數（比如儀器的零點、量程校準因素等）來減小偏差。
三、偏差小于0.0005mm的MSA測量實現方式..........寫不下了...........未完

你好有具體的檢測儀器能實現這個精度嗎，我們找了很多高精度的精度都不太好

引用

引用第1樓payfsl于2024-12-30 19:34發表的  :
針對樓主提出的關于測量零部件精度和MSA（測量系統分析）的問題，以下是一些可能的解決方案和方法：

### 1. 測量方法

對于您提到的上下兩層、十字交叉一次性完成測量的方法，可以考慮使用**大尺寸坐標測量技術**。這種技術適用于大型零部件的幾何尺寸測量，能夠?qū)崿F(xiàn)高精度、高效率的測量目標。具體操作時，可以采用以下步驟：
.......

這精度太高了，可以問一下做三坐標測量的

這個不用三次元測不了這么高精度的
