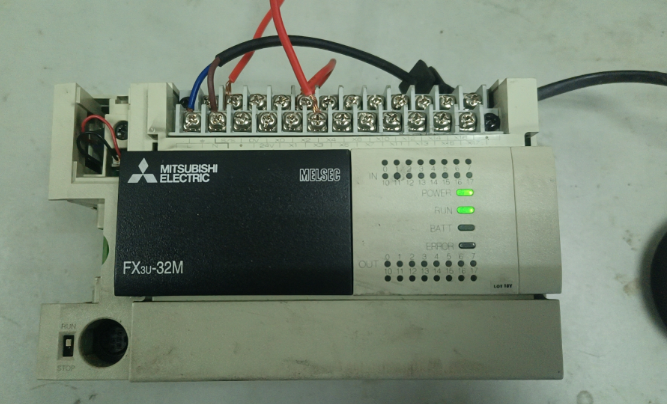

三菱plc  FX3U-32M 電源燈和run燈都亮,所以輸入指示燈都不亮，能與電腦通訊，請問是哪里故障了？

用一根臨時線接s/s，分別與X0,X1,X2,,,X7接觸，輸入指示燈都不亮的

可能是你輸入接線沒接對吧，公共端這些

直接上圖，要么是S/S沒有接線或者說接錯了或者說沒電還有就是一個輸入也沒有

我用一根臨時線接s/s，分別與X0,X1,X2,,,X7接觸，輸入指示燈也都不亮。。。

引用

引用第2樓夢雨天涯于2024-02-21 13:34發表的  :
直接上圖，要么是S/S沒有接線或者說接錯了或者說沒電還有就是一個輸入也沒有

我用一根臨時線接s/s，分別與X0,X1,X2,,,X7接觸，輸入指示燈也都不亮。。。

那你先了解清楚怎么接線吧。

引用

引用第3樓ai625于2024-02-21 15:31發表的  :
我用一根臨時線接s/s，分別與X0,X1,X2,,,X7接觸，輸入指示燈也都不亮。。。

可參閱手冊，看是要用NPN訊號 還是PNP訊號，原則上你這樣接是沒反應的~~

引用

引用第6樓cypress1121于2024-02-21 15:38發表的  :


可參閱手冊，看是要用NPN訊號 還是PNP訊號，原則上你這樣接是沒反應的~~

謝謝，指導，以前我用的是FX1N系列的  0v對相應的輸入點 指示燈會亮的

如果你S/S接24V，那你輸入端口就要接0V信號！

很清楚了，接線。

s/s是公共點，與輸入點極性相反才可以

比如說接線，24v接s/s，ov就短接x0/  x1之類的
                     0v接s/s，  24v就短接 x0   x 1之類的
