1個直流電源帶直流電機，怎么設計消除電機反電動勢對電源反灌？

流年亂浮生

流年亂浮生

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 126 個
工控威望: 481 點
下載積分: 1055 分
在線時間: 70(小時)
注冊時間: 2022-12-17
最后登錄: 2025-03-06
查看流年亂浮生的主題 / 回貼

1樓發表于: 2024-01-03 17:51

只看該作者 | 小中大

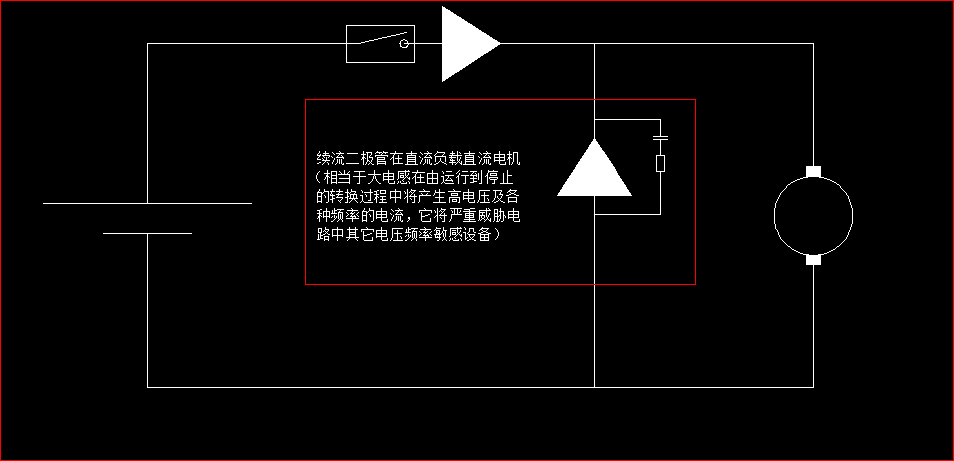

400V5KW的直流電動機工作電流10A左右，可在電源與電機間正向串一只1000V耐壓電流大于20A的二極管作為阻斷反電勢向電源的沖擊，二極管在電源對電機正常供電時正向導通，不影響供電。再用一只同樣的二極管反向接在電動機的進線端作為“續流”，此二極管在電機正常運轉時處于截止狀態，當電機產生反向電壓時使它導通，可消除反向電流。這是我的一個案例，僅供參考

honggun

級別: 網絡英雄

發送短信
加為好友

精華主題: 0
發帖數量: 1695 個
工控威望: 7121 點
下載積分: 40586 分
在線時間: 945(小時)
注冊時間: 2009-11-16
最后登錄: 2025-08-02
查看honggun的主題 / 回貼

2樓發表于: 2024-01-03 19:37

只看該作者 | 小中大

物流二極管

蘇城葬伊人

永遠年輕

級別: 家園常客

發送短信
加為好友

精華主題: 0
發帖數量: 162 個
工控威望: 877 點
下載積分: 792 分
在線時間: 77(小時)
注冊時間: 2023-12-19
最后登錄: 2025-06-02
查看蘇城葬伊人的主題 / 回貼

3樓發表于: 2024-01-04 08:49

只看該作者 | 小中大

引用
引用第1樓流年亂浮生于2024-01-03 17:51發表的 :
400V5KW的直流電動機工作電流10A左右，可在電源與電機間正向串一只1000V耐壓電流大于20A的二極管作為阻斷反電勢向電源的沖擊，二極管在電源對電機正常供電時正向導通，不影響供電。再用一只同樣的二極管反向接在電動機的進線端作為“續流”，此二極管在電機正常運轉時處于截止狀態，當電機產生反向電壓時使它導通，可消除反向電流。這是我的一個案例，僅供參考

他說的對
