一個電表，A 相電流MODBUSRTU讀取地址是0414H，A 相電壓MODBUSRTU讀取地址是0418H.請教下，0414H和0418H，對應的40000是多少？或30000多少？謝謝

0418H就是一個16進制的數字，換算成十進制是1048  就是實際地址，有些通訊需要在這個地址上加1

你說的，40000里面的4，是不是只讀的功能碼？

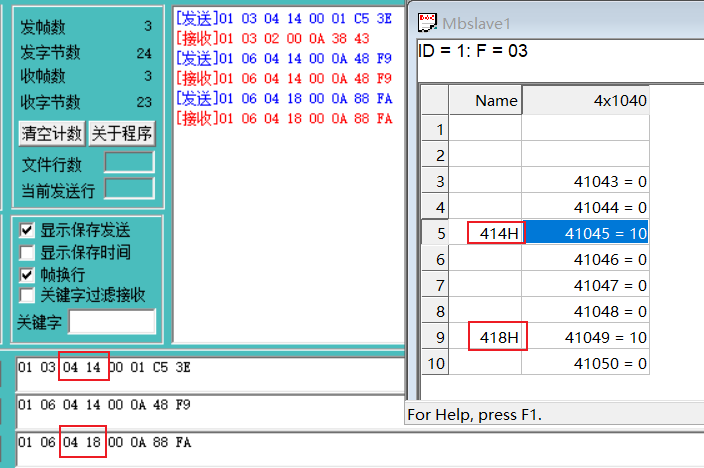

Modbus寄存器地址 功能碼 03讀/06寫
序號    十進制    十六進制    Modbus地址
  1        1044        0414H        41045
  2        1048        0418H        41049
ModbuRTU報文舉例: 0414H
03讀  [發送]01 03 04 14 00 01 C5 3E  [接收]01 03 02 00 0A 38 43
06寫   [發送]01 06 04 14 00 0A 48 F9 [接收]01 06 04 14 00 0A 48 F9

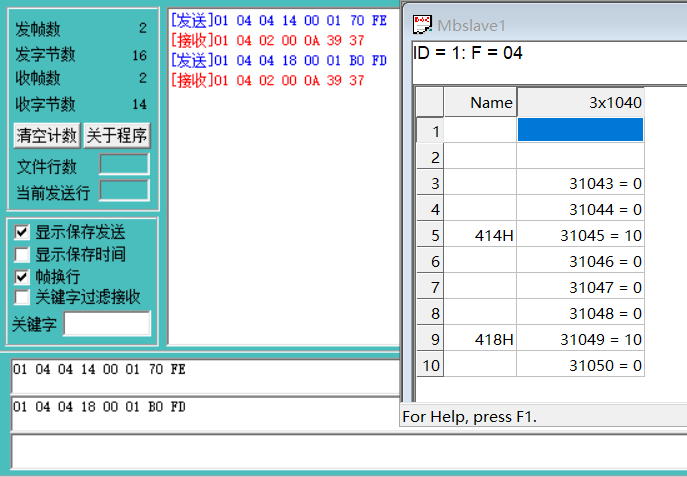

Modbus輸入地址 功能碼 04讀
序號    十進制    十六進制    Modbus地址
  1        1044        0414H        31045
  2        1048        0418H        31049

看表的資料，他的地址方式。

引用

引用第3樓wanzhen2006于2023-09-11 22:55發表的  :
Modbus寄存器地址 功能碼 03讀/06寫
序號    十進制    十六進制    Modbus地址
  1        1044        0414H        41045
  2        1048        0418H        41049
ModbuRTU報文舉例: 0414H
.......

說明書上電表Modbus 讀取（R）指令為 0x03
目前就A相電流 0414H，我地址用31044、31045讀出的數據都是0；地址用41044、41045讀出很大的值，32位有符合浮點數顯示幾百億，而且在正負間不斷跳轉。郁悶了

引用

引用第5樓netwell于2023-09-14 15:54發表的  :



說明書上電表Modbus 讀取（R）指令為 0x03
目前就A相電流 0414H，我地址用31044、31045讀出的數據都是0；地址用41044、41045讀出很大的值，32位有符合浮點數顯示幾百億，而且在正負間不斷跳轉。郁悶了

很多都需要地址再+1的，試試吧

引用

引用第5樓netwell于2023-09-14 15:54發表的  :
說明書上電表Modbus 讀取（R）指令為 0x03
目前就A相電流 0414H，我地址用31044、31045讀出的數據都是0；地址用41044、41045讀出很大的值，32位有符合浮點數顯示幾百億，而且在正負間不斷跳轉。郁悶了

那就是高低字節交換問題。

這樣你必須先看看modbus  rtu 通訊手冊弄明白常用功能嗎定義，03是讀取數據，06寫數據，這是常用寄存器的讀寫你要遵循modbus etu 協議才行

一般是高低字節交換，或者是小數點的問題，如果你知道大概電壓電流值，讀一個數除了轉化為10進制心里就有數了。
