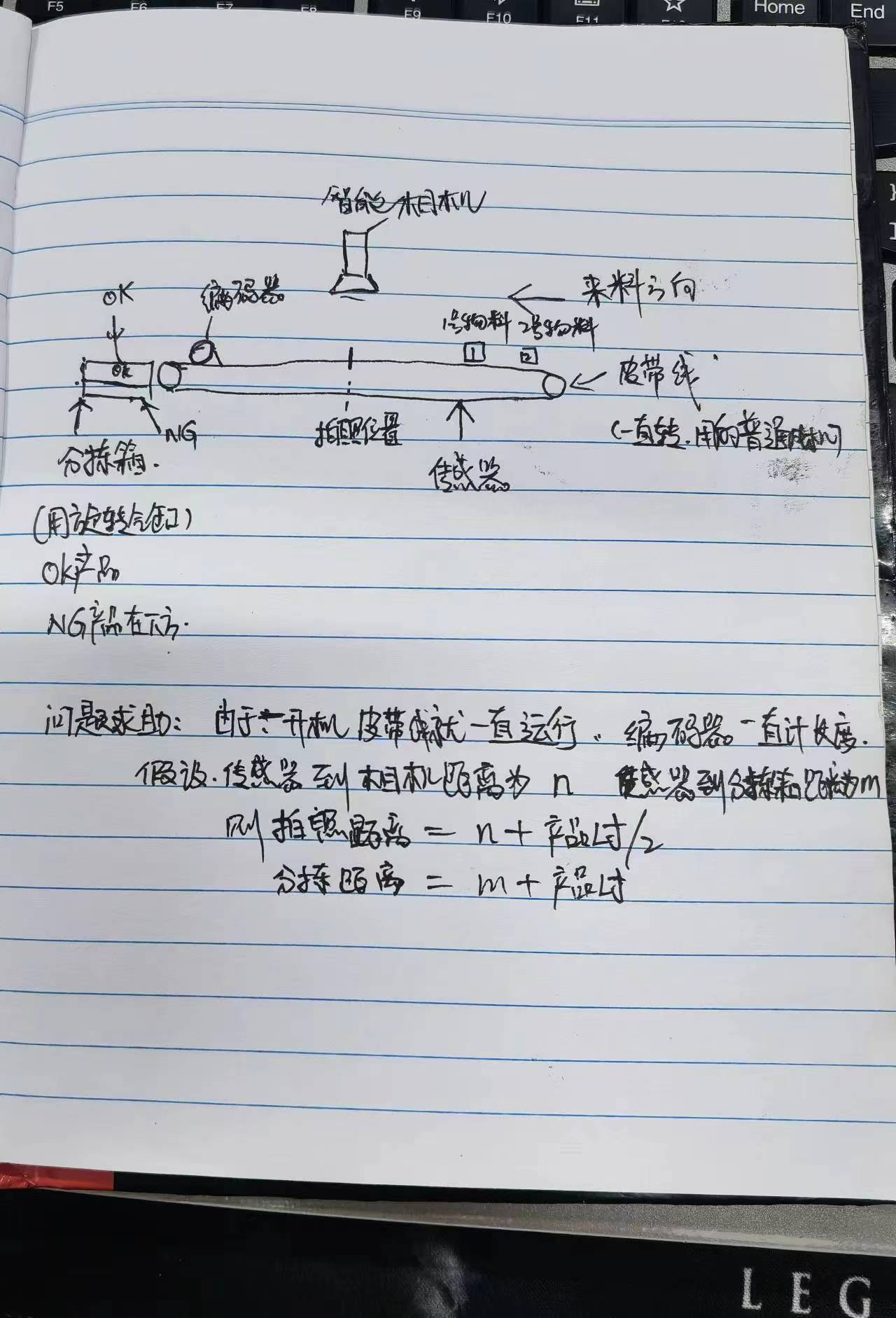

問題求助：由于一開機運行，皮帶線就一直工作，來料方向從右往左。當第一產品觸發感應器編碼器開始工作。一直計數
                 1。由于此設備是兼容性的，所以產品L寸規格比較多
                 2。假定傳感器到相機視野正中間位置距離為N     傳感器到分揀箱邊緣距離為M
                       則 拍照觸發距離=N+產品L寸/2
                            分揀觸發距離=M+產品L寸
                3。由于來料間隔很近，比方一號產品觸發計數，把計數當前值保存起來到的D100，2號產品來料也把計數器當前值保存起來D102。然后用當前值一直跟D100 去跟拍照觸發距離
                      做比較，后續來料也是如此
                4   問題是編碼器一直運行，計數會很大一直運行會造成數據溢出錯誤。
         求大神指導。

計數器不要用測距功能，用測速功能，工件進入用對射檢測，對射檢測到的時候開始計算，假設拍照距離為S，當前輸送線速度為V，然后用時間T來觸發拍照

引用

引用第1樓lrw123456于2022-11-29 09:41發表的  :
計數器不要用測距功能，用測速功能，工件進入用對射檢測，對射檢測到的時候開始計算，假設拍照距離為S，當前輸送線速度為V，然后用時間T來觸發拍照

那如果當對射檢測到產品開始計算，第一個還沒來得及觸發拍照，第二個產品又被對射檢測到，第一個產品觸發要用個T1，第二個產品用T2,如果拍照距離S中間有N個產品,那不是要寫很多么

編碼器能計數應該也能夠清零吧，定個合適的停機時間清零唄

這個要用先入先出寫入數組，先入先出從數組中讀出后處理。

我怎么感覺最近一堆人問這個問題了呢 ，用先入先出啦

引用

引用第5樓夢雨天涯于2022-11-30 08:08發表的  :
我怎么感覺最近一堆人問這個問題了呢 ，用先入先出啦

先入先出指令沒有問題，先入也沒問題，主要是什么時機出你們思考過么

計數器可以復位和設置初始值的吧
在計數器大于多少值以后 在某個件觸發進入的時候觸發計數器復位
初始值建議不要設置0  可以設置當前計數器值 取十萬或者多少的余數值
然后就是涉及D100和D102的計算了
因為當前值執行重新賦值后 明顯小于D100和D102 而正常情況下 當前值絕對大于D100或D102的值的
對D100和D102做相同的取余操作
這樣 等于編碼器值 D100 D102值都整體減小了 其他計算照舊
如果計數器直接清零 那么D100 D102減去計數器值是一個負值 計算結果其實一樣的

相機處理的速度是很快的,可以安裝在分揀箱邊上,只要分揀機構速度夠快 .完全沒有問題

編碼器作用感覺不大，在畫編碼器的地方放個光電開關感應物品出皮帶，或者在NG工位進口裝一個比你編碼器簡單多了。皮帶速度要算好，大概多少時間物品能進到位，下降沿觸發。

用變址寄存器，傳感器檢測到物料的時候講編碼器的當前位置+傳感器到相機位置距離存進去，然后變址+1，通過比較編碼器的址和變址寄存器里面的址（最好用≥）來觸發相機，后面的儲存相機拍照結果啊，分揀物料的位置啊，都用類似的原理，變址寄存器

這玩意很簡單的，以前我也卡這個上，等搞出來超簡單，你去研究一下三菱的先入先出指令，搞定這個應該小蔡一碟
