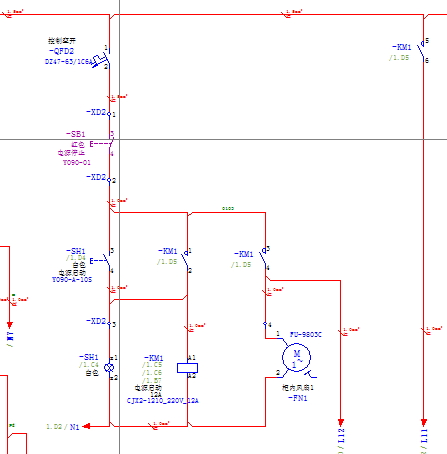

大家設備控制電路是怎么設計的。一般是用如圖所示電路 控制電路
，那么問題來了，這樣安全嗎？人通過按鈕直接接觸了220V電

有沒有用24V控制的電路，能做，但是感覺太麻煩了，再就是有沒有必要

這要看你的設備用在什么場合，如果對安全要求很高的話，這樣的電路是不不能用的。

引用

引用樓主玩家100于2018-12-11 16:54發表的 控制電路 :
大家設備控制電路是怎么設計的。一般是用如圖所示電路 [attachment=228228] ，那么問題來了，這樣安全嗎？人通過按鈕直接接觸了220V電

220V的感覺沒啥問題，家用也是220v天天摸啊

沒看懂樓主所云，通過按鈕觸電是啥意思？萬一怕觸電，你不會站在木板上操作嗎？

引用

引用第3樓工控最強王者于2018-12-11 18:07發表的  :

220V的感覺沒啥問題，家用也是220v天天摸啊

恩，本意想用，24V，就是人接觸的地方都用24V，這樣更安全

引用

引用第4樓hnyyhym于2018-12-11 18:18發表的  :
沒看懂樓主所云，通過按鈕觸電是啥意思？萬一怕觸電，你不會站在木板上操作嗎？

恩，本意想用24V控制，就是人能接觸的地方都用24V，這樣更安全。還有就是現在的按鈕端子是裸露的，沒保護（做保護麻煩），人也容易碰到。

引用

引用第5樓玩家100于2018-12-11 19:16發表的  :

恩，本意想用，24V，就是人接觸的地方都用24V，這樣更安全

沒問題啊，你也可以加個直流電源，貴百來塊

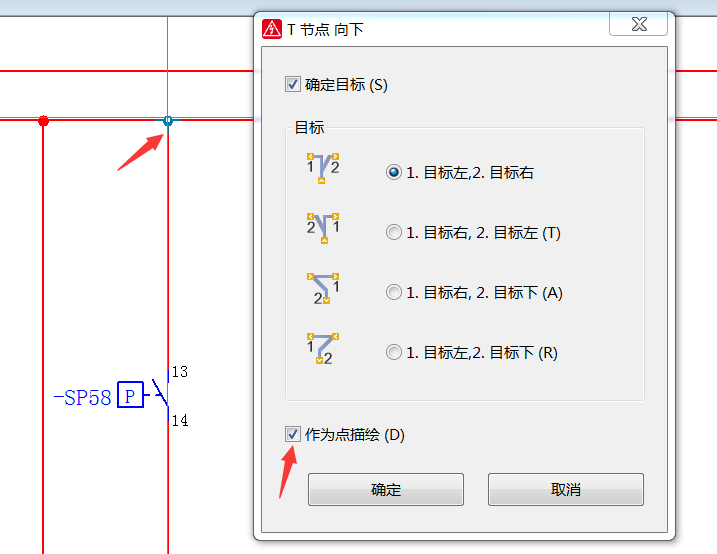

我們的機床都有隔離變壓器，ePLAN的圖有點亂，節點還是圓點好

  工業設備的控制電路多用的是220V和380V控制的，我所修理的大部分設備都是220V控制的，380V也會加變壓器變成220V專門控制接觸器和繼電器，只有在PLC和變頻器控制電路中多采用24V控制，多用于控制繼電器 固態繼電器 接近開關 光電開關等等。

引用

引用樓主玩家100于2018-12-11 16:54發表的 控制電路 :
大家設備控制電路是怎么設計的。一般是用如圖所示電路 [attachment=228228] ，那么問題來了，這樣安全嗎？人通過按鈕直接接觸了220V電

你想多了！在plc流行前，大量的繼電控制用220或380控制，以前的器件還差，都用了那么多年。

不用24V就加一個控制用隔離變壓器，一般要求高或者水比較多的設備用24V或者36V。
