工控人家園 西門子工控論壇 有沒有用博圖的人幫忙解答下一個問題，

zhang2601312

級別: 探索解密

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 26 個
工控威望: 128 點
下載積分: 671 分
在線時間: 20(小時)
注冊時間: 2016-08-16
最后登錄: 2025-06-30
查看zhang2601312的主題 / 回貼

樓主發表于: 2017-08-22 16:04

只看樓主 | 小中大

圖片：

幫忙看下這幾幅圖是什么意思，剛用博圖軟件里面有些不懂，主程序里的CALL 是調用子程序的意思我可以這么理解嗎？那其他2張呢有一個張是不是給輸入開關量給的一個相應的DB塊地址？還有一張圖完全不懂了，麻煩看到的幫忙解答下謝謝

adnnin

級別: 家園常客

發送短信
加為好友

精華主題: 0
發帖數量: 241 個
工控威望: 565 點
下載積分: 586 分
在線時間: 266(小時)
注冊時間: 2016-12-30
最后登錄: 2025-03-11
查看adnnin的主題 / 回貼

1樓發表于: 2017-08-22 16:42

只看該作者 | 小中大

麻煩看到的幫忙把整個程序上傳一下

zhang2601312

級別: 探索解密

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 26 個
工控威望: 128 點
下載積分: 671 分
在線時間: 20(小時)
注冊時間: 2016-08-16
最后登錄: 2025-06-30
查看zhang2601312的主題 / 回貼

2樓發表于: 2017-08-23 11:15

只看該作者 | 小中大

沒有整個程序哈，，，只有一部分的截圖，，，我只想弄懂這幾張圖的意思

rongbing

級別: 論壇先鋒

發送短信
加為好友

精華主題: 0
發帖數量: 1161 個
工控威望: 1369 點
下載積分: 27872 分
在線時間: 322(小時)
注冊時間: 2015-02-15
最后登錄: 2025-08-03
查看rongbing的主題 / 回貼

3樓發表于: 2017-08-23 11:50

只看該作者 | 小中大

第一張是子程序調用，第二張是DB塊，第三張是c語言，如果想了解更多，可以發整個程序

樓主留言：

謝謝大手，回復錯了回給主貼了

zhang2601312

級別: 探索解密

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 26 個
工控威望: 128 點
下載積分: 671 分
在線時間: 20(小時)
注冊時間: 2016-08-16
最后登錄: 2025-06-30
查看zhang2601312的主題 / 回貼

4樓發表于: 2017-08-23 14:23

只看該作者 | 小中大

謝謝謝謝謝，謝謝你回復我。我還有些問題大手看能不能回復我下。為什么調用子程序要這樣子呢，不是可以直接調用子程序塊嗎？還有第二張圖的DB塊可以寫在子程序里啊？一般不是都寫在專用的DB塊嗎？C語言我就看不懂了謝謝大手

zx19910914

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 198 個
工控威望: 308 點
下載積分: 5864 分
在線時間: 49(小時)
注冊時間: 2015-04-11
最后登錄: 2025-07-22
查看zx19910914的主題 / 回貼

5樓發表于: 2017-08-23 19:53

只看該作者 | 小中大

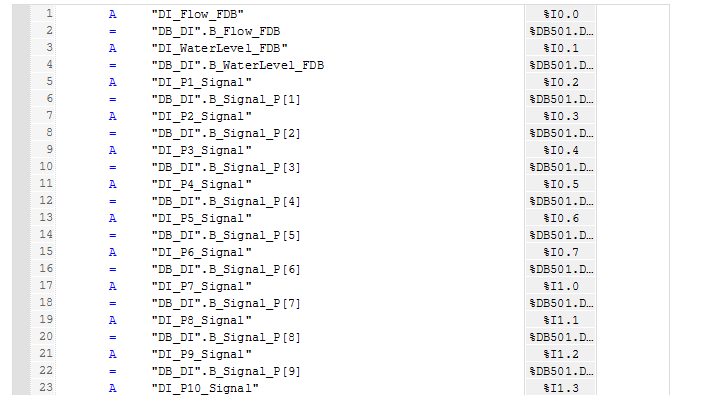

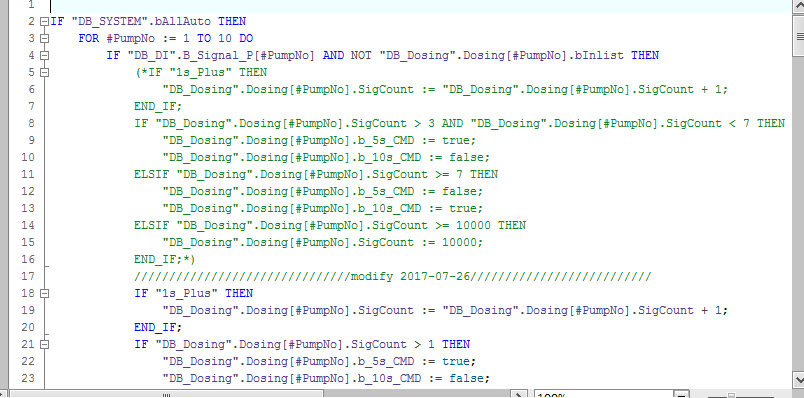

第一個和第二個stl語言，第一個是塊的調用第二個的是把輸入信號放到數據塊里面第三張圖是scl語言編程滿足條件執行程序，跟c語言差不多但是要理解意思最好貼完整一點

樓主留言：

這發賦的地址是這個相應的輸入點嗎？比如圖2的I0.0對應的是不是DB501.0呢。謝謝

zhengwei9090

級別: 探索解密

發送短信
加為好友

精華主題: 0
發帖數量: 9 個
工控威望: 102 點
下載積分: 684 分
在線時間: 2(小時)
注冊時間: 2017-11-19
最后登錄: 2024-12-26
查看zhengwei9090的主題 / 回貼

6樓發表于: 2017-11-19 18:27

只看該作者 | 小中大

樓主最后一張scl 語言是在FC 還是FB 塊里寫的？？

rongbing

級別: 論壇先鋒

發送短信
加為好友

精華主題: 0
發帖數量: 1161 個
工控威望: 1369 點
下載積分: 27872 分
在線時間: 322(小時)
注冊時間: 2015-02-15
最后登錄: 2025-08-03
查看rongbing的主題 / 回貼

7樓發表于: 2017-11-24 07:08

只看該作者 | 小中大

最后一張是判斷語句與循環語句最后在判斷語句

wjpcat

悟：沒有能力拿什么守護！

級別: 工控俠客

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 296 個
工控威望: 4030 點
下載積分: 259 分
在線時間: 184(小時)
注冊時間: 2014-09-19
最后登錄: 2025-08-02
查看wjpcat的主題 / 回貼

8樓發表于: 2017-12-11 19:28

只看該作者 | 小中大

關于愽途的SCL語言案例，在論壇里找了好久都沒找到。
