不是門閂信號，越快會誤差越大

是接近開關反應的問題，PLC應該有高速計數端口吧，可以看系統寄存器，也可以自己寫程序加，最好通過中斷的方式。

我將原來的計數器C20改成C235.
將原來的計數程序LD M110 and x0 out C20 D230 or out mov C20 D232
改成LD M110 and M8000 out C235 D230 or out Dmov C235 D232.

調試程序的時候發現，計數是可以計，但有時會跳2-3個數，即有時從9跳到11，有時從35跳到38，中間的數沒計。
我用的接近開關是網上買的普通的D8直徑，2MM感應距離，溫州貨。
我用一個螺絲頭去感應接近開關。

請問跳數一般是什麼原因？
計數能不能不用計數器，而用其他方法計算步進電機的旋轉圈數？
請各位不吝賜教！
謝謝！

換個接近開關試試，或者是不是隨步進轉動的信號鐵就搞了個螺絲？

這么做可以嗎，計數不準吧！容易有誤差

引用

引用第14樓zzzer442于2017-08-12 10:45發表的  :
我將原來的計數器C20改成C235.
將原來的計數程序LD M110 and x0 out C20 D230 or out mov C20 D232
改成LD M110 and M8000 out C235 D230 or out Dmov C235 D232.

調試程序的時候發現，計數是可以計，但有時會跳2-3個數，即有時從9跳到11，有時從35跳到38，中間的數沒計。
.......

1.可以將計數輸入到X0和X1，然后監控這兩個計數值是否一樣，如果一樣就是接近開關的問題，如果不同就是就是高速計數的問題，就要更換計數方式。

2.其他方式測試轉速也麻煩，有轉速表也可以使用編碼器，不過方便還是這種。。。

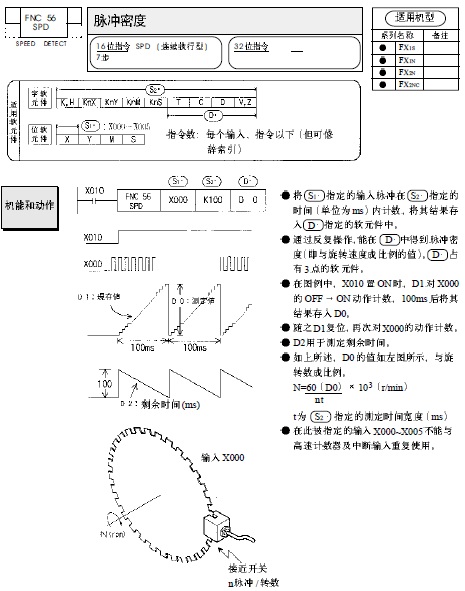

3.還可以試一下SPD指令。

1.有條件，你換個進口的接近開關試一下
2.如果還有丟數的情況，那你只能換光電開關了

PLC內部絕對頂?shù)米〉模�查查你的接近開關用的是什么牌子，工作周期是多少

引用

引用第18樓ml710317于2017-08-15 08:42發表的  :
1.有條件，你換個進口的接近開關試一下
2.如果還有丟數的情況，那你只能換光電開關了

是的；我親身體會到了；更換進口的接近開關就好了；計數非常正確；我是1秒鐘350個脈沖；

其實現在買個編碼器真的沒有多少錢

一秒三五個脈沖也叫高速啊？

我後來取消了接近開關計數，改為脈衝數計數。
——M100——[< D232 D230]——[DDIV D8140 K10000 D232]——
——[>= D232 D230]——[RST M100]——

暫時解決了問題。
但我跟廠家說，如果步進有丟步或者被卡住的話，計數就會出問題。
