工控人家園 三菱工控論壇 三菱MR-JE的接線圖

libin520

雖然沒什么突破和進步，卻還是每天在堅持著。

級別: 工控俠客

發送短信
加為好友

精華主題: 1 篇
發帖數量: 2447 個
工控威望: 2881 點
下載積分: 4646 分
在線時間: 1213(小時)
注冊時間: 2008-10-24
最后登錄: 2025-03-23
查看libin520的主題 / 回貼

樓主發表于: 2017-07-09 13:29

只看樓主 | 小中大

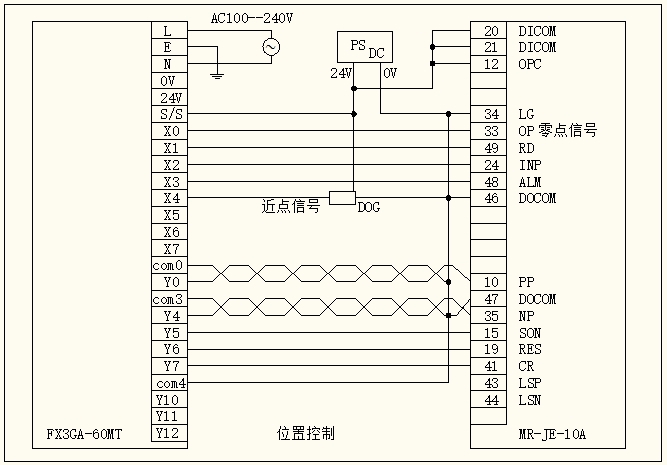

請各位幫忙看看FX3GA-60MT-CM與MR-JE-10A的CN1接線圖。錯誤的地方幫指正，謝謝。

FX3GA-60MT-CM接線.pdf (285 K) 下载次数:512

[ 此帖被libin520在2017-07-16 08:15重新編輯 ]

本帖最近評分記錄：

下載積分:+1(你好，明天) 好貼好貼！

下載積分:+5(zhao0539000) 真誠感謝！

需要高品質音樂資源+QQ群：723680148，音質好的音樂讓愛車如音樂海洋。享受美妙音樂帶來的超快感。音樂文件資源來聊即送。

ymmfa

不想大江大河，不想浪起潮落，只愿一灣小湖，靜待歲月安好。

級別: 管理員

發送短信
加為好友

精華主題: 8 篇
發帖數量: 9733 個
工控威望: 8632 點
下載積分: 16875 分
在線時間: 5340(小時)
注冊時間: 2006-08-10
最后登錄: 2025-08-02
查看ymmfa的主題 / 回貼

1樓發表于: 2017-07-10 09:21

只看該作者 | 小中大

ALM可能是源型的，最好轉一個中間繼電器。

特別提醒大家：
偶爾修改下自己的密碼，以防被盜
不要在多個網站都用一樣賬號密碼
偶爾還是要發發貼，回回貼，不要總潛水

eledesigner

懂一點點

級別: 工控俠客

發送短信
加為好友

精華主題: 0
發帖數量: 1982 個
工控威望: 2244 點
下載積分: 3017 分
在線時間: 2387(小時)
注冊時間: 2009-08-21
最后登錄: 2025-08-02
查看eledesigner的主題 / 回貼

2樓發表于: 2017-07-10 15:11

只看該作者 | 小中大

沒問題啊

libin520

雖然沒什么突破和進步，卻還是每天在堅持著。

級別: 工控俠客

發送短信
加為好友

精華主題: 1 篇
發帖數量: 2447 個
工控威望: 2881 點
下載積分: 4646 分
在線時間: 1213(小時)
注冊時間: 2008-10-24
最后登錄: 2025-03-23
查看libin520的主題 / 回貼

3樓發表于: 2017-07-10 17:25

只看該作者 | 小中大

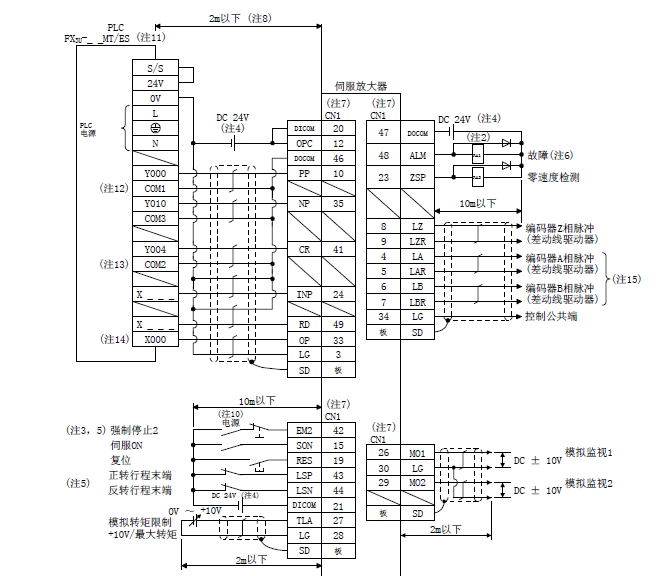

看mr-je的手冊和fx3u的手冊。用plc的24電源。想用外部電源。mr-je的docom可以切換的。

[ 此帖被libin520在2017-07-10 19:01重新編輯 ]

需要高品質音樂資源+QQ群：723680148，音質好的音樂讓愛車如音樂海洋。享受美妙音樂帶來的超快感。音樂文件資源來聊即送。

sgf518

級別: 探索解密

發送短信
加為好友

精華主題: 0
發帖數量: 16 個
工控威望: 113 點
下載積分: 543 分
在線時間: 52(小時)
注冊時間: 2010-12-05
最后登錄: 2025-07-02
查看sgf518的主題 / 回貼

4樓發表于: 2017-07-14 09:50

只看該作者 | 小中大

學習啊！

guti2008

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 34 個
工控威望: 301 點
下載積分: 3050 分
在線時間: 93(小時)
注冊時間: 2016-11-08
最后登錄: 2024-04-29
查看guti2008的主題 / 回貼

5樓發表于: 2017-07-14 16:14

只看該作者 | 小中大

ALM這樣用沒關系的；另外，CN1里面標簽一樣的話好像是內部是導通的的，像20和21 ，46和47；LSP和LSN不用的話可以用參數屏蔽掉，里面可以少接幾根線。

本帖最近評分記錄：

下載積分:+5(libin520) 熱心助人！

libin520

雖然沒什么突破和進步，卻還是每天在堅持著。

級別: 工控俠客

發送短信
加為好友

精華主題: 1 篇
發帖數量: 2447 個
工控威望: 2881 點
下載積分: 4646 分
在線時間: 1213(小時)
注冊時間: 2008-10-24
最后登錄: 2025-03-23
查看libin520的主題 / 回貼

6樓發表于: 2017-07-14 18:04

只看該作者 | 小中大

多謝5樓。LSP和LSN不用的話可以用參數屏蔽掉，然后接兩個極限位到x里，當極限用。看到別人這樣用的多。JE和J4的很像。

需要高品質音樂資源+QQ群：723680148，音質好的音樂讓愛車如音樂海洋。享受美妙音樂帶來的超快感。音樂文件資源來聊即送。

zhangli1991

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 79 個
工控威望: 207 點
下載積分: 799 分
在線時間: 41(小時)
注冊時間: 2016-08-03
最后登錄: 2025-07-23
查看zhangli1991的主題 / 回貼

7樓發表于: 2017-08-03 13:51

只看該作者 | 小中大

樓主想請教下，
1.DOG原點都是接在X點上嗎
2.正負極限接在CN1端子上還是X點上
3.外部供電可以嗎，不用PLC的24V電源

蒲城風信子

微信QQ1733946494

級別: 家園常客

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 558 個
工控威望: 780 點
下載積分: 1312 分
在線時間: 288(小時)
注冊時間: 2014-12-11
最后登錄: 2025-08-02
查看蒲城風信子的主題 / 回貼

8樓發表于: 2017-08-03 15:24

只看該作者 | 小中大

還有 EMG和0v要短接

libin520

雖然沒什么突破和進步，卻還是每天在堅持著。

級別: 工控俠客

發送短信
加為好友

精華主題: 1 篇
發帖數量: 2447 個
工控威望: 2881 點
下載積分: 4646 分
在線時間: 1213(小時)
注冊時間: 2008-10-24
最后登錄: 2025-03-23
查看libin520的主題 / 回貼

9樓發表于: 2017-08-03 18:32

只看該作者 | 小中大

引用
引用第7樓zhangli1991于2017-08-03 13:51發表的 :
樓主想請教下，
1.DOG原點都是接在X點上嗎
2.正負極限接在CN1端子上還是X點上
3.外部供電可以嗎，不用PLC的24V電源

1、接到X上。
2、接到X上。一般都這么玩。
3、如圖，就是外接電源。

需要高品質音樂資源+QQ群：723680148，音質好的音樂讓愛車如音樂海洋。享受美妙音樂帶來的超快感。音樂文件資源來聊即送。

jum1982

級別: 家園常客

發送短信
加為好友

精華主題: 1 篇
發帖數量: 197 個
工控威望: 753 點
下載積分: 695 分
在線時間: 114(小時)
注冊時間: 2014-02-12
最后登錄: 2025-06-10
查看jum1982的主題 / 回貼

10樓發表于: 2017-08-08 11:44

只看該作者 | 小中大

漏型輸出的話，20 12接24+，46 3接0V就可以了，伺服的輸入是NPN，輸出也是NPN
