工控人家園 綜合討論 可控硅

騎著兔子攆狗

初學，請多關照！

級別: 略有小成

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 244 個
工控威望: 370 點
下載積分: 11699 分
在線時間: 288(小時)
注冊時間: 2015-12-07
最后登錄: 2025-04-18
查看騎著兔子攆狗的主題 / 回貼

12樓發表于: 2017-04-05 22:59

只看該作者 | 小中大

引用
引用第10樓leechonghua于2017-04-05 22:10發表的 :
應該用雙向可控硅電熱調功。

y812970659

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 112 個
工控威望: 382 點
下載積分: 8349 分
在線時間: 131(小時)
注冊時間: 2013-08-11
最后登錄: 2025-03-19
查看y812970659的主題 / 回貼

13樓發表于: 2017-04-06 08:14

只看該作者 | 小中大

謝謝大家了，看來是這些電器沒選對。

老男孩

級別: 家園常客

發送短信
加為好友

精華主題: 0
發帖數量: 86 個
工控威望: 620 點
下載積分: 7504 分
在線時間: 35(小時)
注冊時間: 2017-03-27
最后登錄: 2017-11-20
查看老男孩的主題 / 回貼

14樓發表于: 2017-04-06 11:02

只看該作者 | 小中大

你這個溫控表是什么型的?開關型還是調壓

努力學習，大不了大器晚成而已！

john42tw

級別: 網絡英雄

發送短信
加為好友

精華主題: 0
發帖數量: 1300 個
工控威望: 6131 點
下載積分: 56439 分
在線時間: 1138(小時)
注冊時間: 2012-04-24
最后登錄: 2025-08-11
查看john42tw的主題 / 回貼

15樓發表于: 2017-04-06 11:37

只看該作者 | 小中大

引用
引用樓主y812970659于2017-04-05 14:48發表的可控硅 :

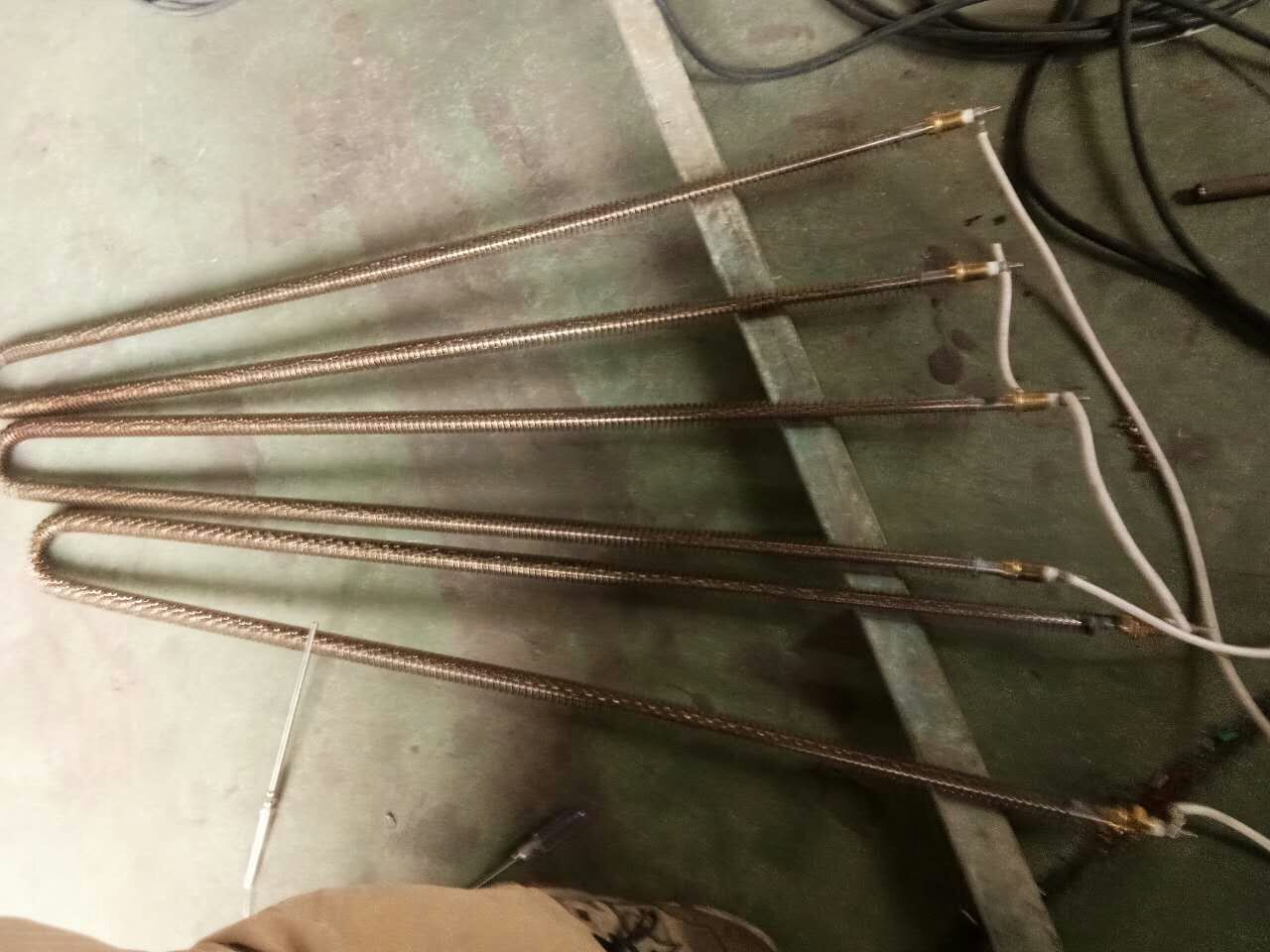

可控硅模塊控制電加熱管，可控硅型號，溫控型號如圖所示，求解這個溫控如何觸發可控硅通斷？這個指示燈怎么才亮？

第一次用這個東西，買回來一竅不通，請各位師傅指教下。謝謝！

.......

基本設計應該是有問題的。
1.你有三相220V電源?
2.分成3段，也就是要3組控制器。
3.1段12KW ，P=1.732*V*I I = 12000/(220*1.732) =32(A)
......................

y812970659

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 112 個
工控威望: 382 點
下載積分: 8349 分
在線時間: 131(小時)
注冊時間: 2013-08-11
最后登錄: 2025-03-19
查看y812970659的主題 / 回貼

16樓發表于: 2017-04-09 09:16

只看該作者 | 小中大

我用的溫控器是泛達P909X-901-000的賣電器那里說可以這樣搭配，現在拿回來弄了幾天還是行不通。

wxw168

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 458 個
工控威望: 385 點
下載積分: 19854 分
在線時間: 186(小時)
注冊時間: 2008-04-28
最后登錄: 2025-06-17
查看wxw168的主題 / 回貼

17樓發表于: 2017-04-09 09:49

只看該作者 | 小中大

這一套配套沒有問題，你拍通電的照片上來看看。

y812970659

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 112 個
工控威望: 382 點
下載積分: 8349 分
在線時間: 131(小時)
注冊時間: 2013-08-11
最后登錄: 2025-03-19
查看y812970659的主題 / 回貼

18樓發表于: 2017-04-11 08:31

只看該作者 | 小中大

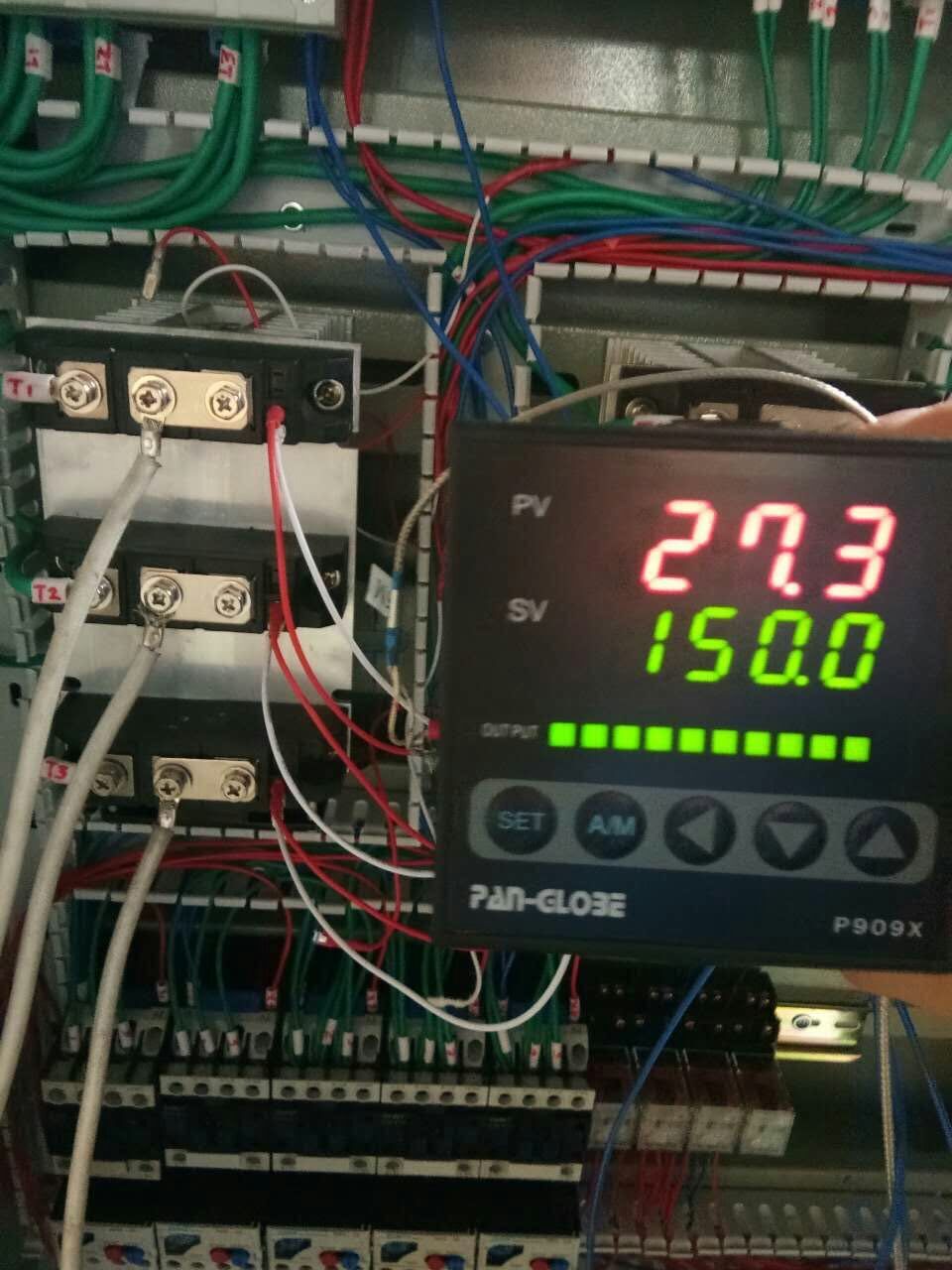

圖片：

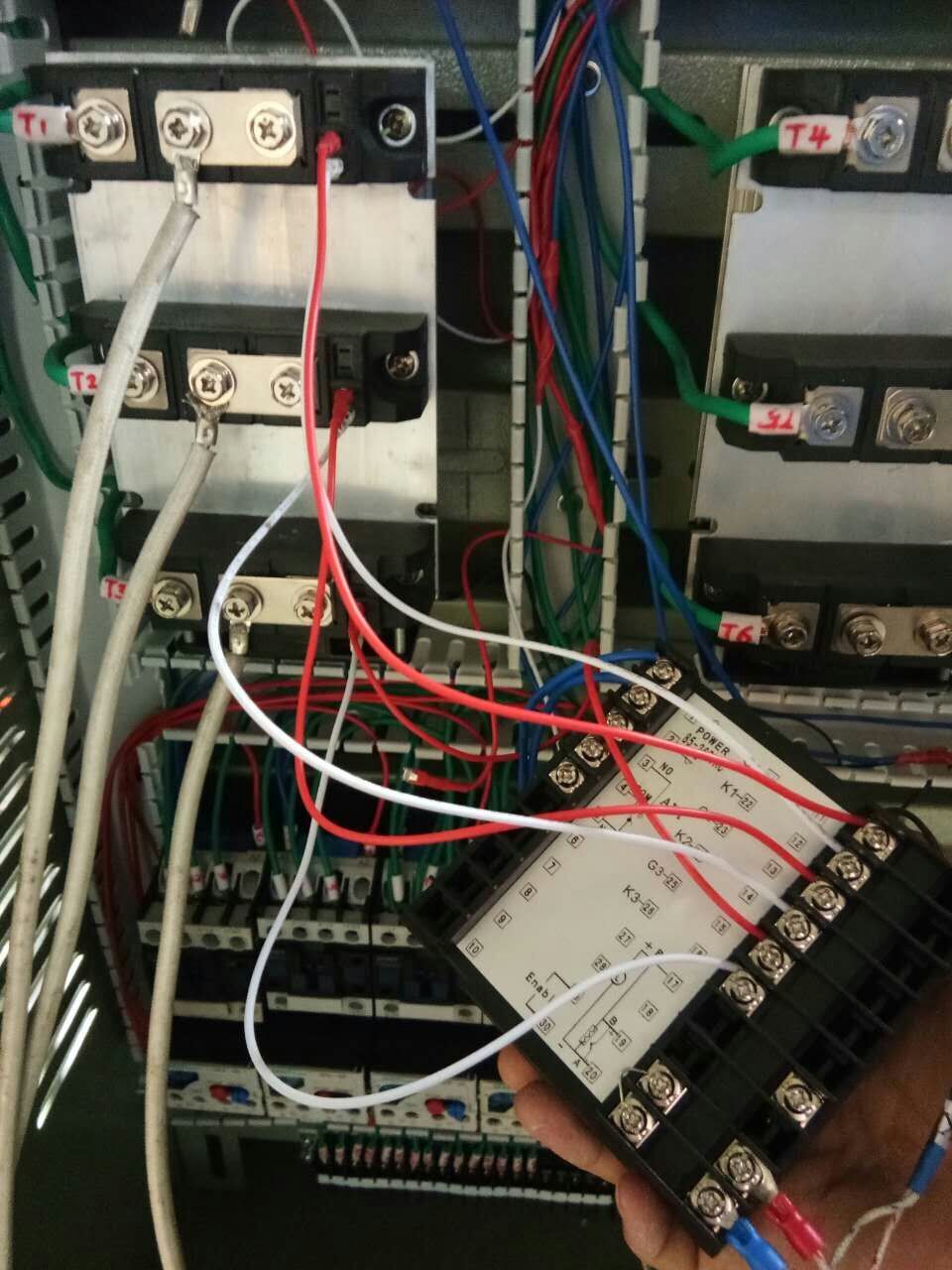

這種溫控表是不是要設置什么參數，我只設置了溫度和輸出百分比，接線圖如下

john42tw

級別: 網絡英雄

發送短信
加為好友

精華主題: 0
發帖數量: 1300 個
工控威望: 6131 點
下載積分: 56439 分
在線時間: 1138(小時)
注冊時間: 2012-04-24
最后登錄: 2025-08-11
查看john42tw的主題 / 回貼

19樓發表于: 2017-04-11 09:05

只看該作者 | 小中大

1.送電，量 T1-T2、T2-T3、T3-T1 電壓------>是否有電。

2.量T1-K1(T2)  電壓------>是否導通。
   量T1-K1(T3)  電壓------>是否導通。
   量T2-K1(T1)  電壓------>是否導通。
   量T2-K1(T3)  電壓------>是否導通。
   量T3-K1(T1)  電壓------>是否導通。
   量T3-K1(T2)  電壓------>是否導通。

若沒有電壓，當然無法加熱。
(OUT PUT全開，應該有ON)

本帖最近評分記錄：

下載積分:+1(y812970659) 真誠感謝！經過多少 ..
