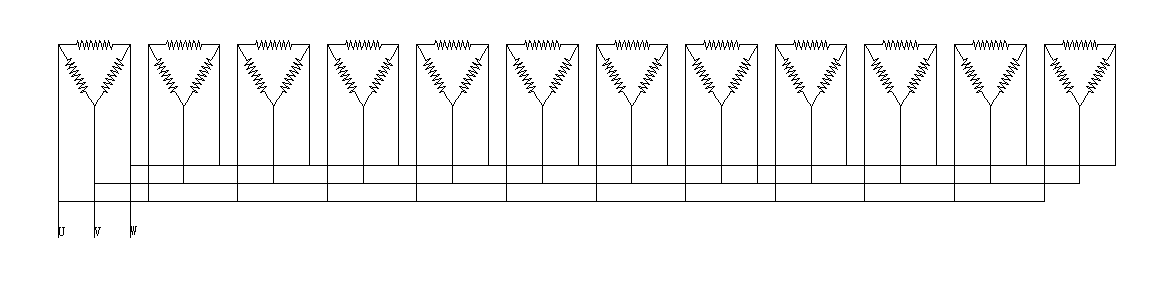

是這樣的，現有60Ω的電阻若干，做三相純電阻實驗臺，電阻怎樣盡量在少用的情況下產生136A的瞬間線電流，我的接法是用12組每組3根三角形接法的方式來產生380/60=6.4，6.4*1.732=11.1，11.1*12=133來產生133安的電流的，然后負責人說不行，這樣浪費電阻了，電阻要超額用，136A要求的只是瞬間，然后我半天也沒有拐過彎來，想不到還有怎樣的接線方式比直接并聯還能省電阻而產生136A的電流了，求大神賜教，附設計的接線圖

電壓多少?
電阻功率多少?
作什麼用?

裝個150A的斷路器做保護，在斷路器輸出端直接短路就可以產生瞬時電流。多說150A的斷路器選大了，那個就換個小的，用16A的斷路器，再瞬間短接輸出端，看看是不是有怎么大的電流！

引用

引用第2樓跑步向錢于2017-03-07 12:11發表的  :
裝個150A的斷路器做保護，在斷路器輸出端直接短路就可以產生瞬時電流。

150A的瞬時電流是不會斷開,150A的斷路器,瞬時斷開電流一般是幾千A

引用

引用第1樓john42tw于2017-03-07 11:59發表的  :
電壓多少?
電阻功率多少?
作什麼用?

額定電壓380V，電阻我計算的實際功率是2.5KW，額定是3KW，做實驗用，要產生90KVA的瞬間電流

找個智能保護開關,設置速斷保護電流到你的要求值就行了。

1. 你的U  V   W  是三相電源嗎？2. 按你的圖看等于在三相電源上并聯了12個等功率的負載。3 . 136A的瞬時電流是在U  V  W  上測得的嗎？如果以上三項成立你的接法我認為是完善的。

引用

引用第4樓tyw123456于2017-03-07 13:34發表的  :

額定電壓380V，電阻我計算的實際功率是2.5KW，額定是3KW，做實驗用，要產生90KVA的瞬間電流

90KVA是視在功率或者說是容量呀？

引用

引用第2樓跑步向錢于2017-03-07 12:11發表的  :
裝個150A的斷路器做保護，在斷路器輸出端直接短路就可以產生瞬時電流。

確實，選150A的斷路器直接短路不會跳閘的

引用

引用第6樓老學生于2017-03-07 13:48發表的  :
1. 你的U  V   W  是三相電源嗎？2. 按你的圖看等于在三相電源上并聯了12個等功率的負載。3 . 136A的瞬時電流是在U  V  W  上測得的嗎？如果以上三項成立你的接法我認為是完善的。

對的，是三相380，是每相都并聯了一個60Ω的電阻，三相一共有36個，并沒有測試，只是計算出了單個相電流等于6.4A，（0380/60=6.3333A），然后每相12個總共就是76.8A（12*6.4=76.8A），然后我的是三相三角形接法，線電流就是根號3倍相電流，也就是133A（76.8*1.732=133.01A），我也認為我沒錯，但是負責人說，要改變接線方法節約的使用電阻的個數，要求的136A還要能達到，我就轉不過彎來，想不出有什么方法可以做到

引用

引用第7樓老學生于2017-03-07 13:55發表的  :

90KVA是視在功率或者說是容量呀？

實在功率，因為是純電阻的實驗臺，所以沒有無功功率，也就是實在=有功

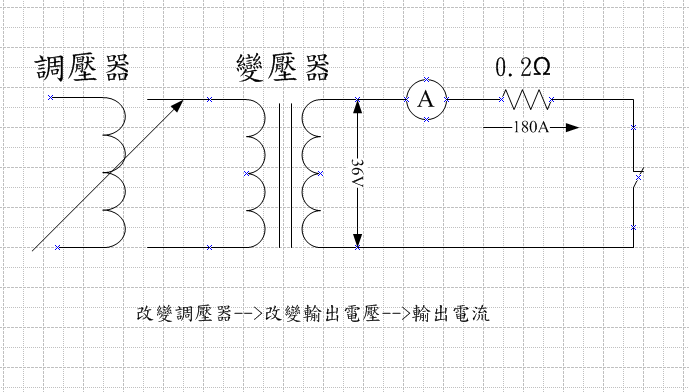

之前做過類似----過電流保護開關測試。(單相)
