工控人家園 綜合討論 西門子CPU224電源板電阻發熱燒是怎么回事？

lzhpsky

工控小菜鳥

級別: 論壇先鋒

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 1050 個
工控威望: 1159 點
下載積分: 2815 分
在線時間: 769(小時)
注冊時間: 2009-08-02
最后登錄: 2025-06-05
查看lzhpsky的主題 / 回貼

樓主發表于: 2014-08-31 20:14

只看樓主 | 小中大

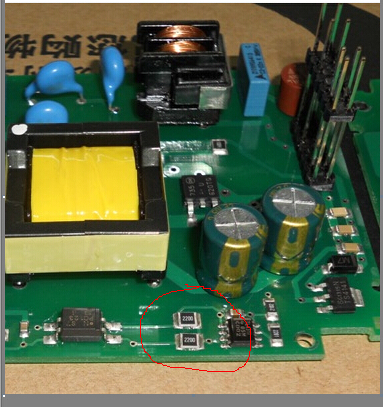

大家看就是這個紅圈處的2個貼片電阻，送電時間長了，就發熱，然后燒糊，這是怎么回事，哪里的問題呢？

amw525022717

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 172 個
工控威望: 315 點
下載積分: 20866 分
在線時間: 150(小時)
注冊時間: 2014-05-21
最后登錄: 2025-07-20
查看amw525022717的主題 / 回貼

1樓發表于: 2014-08-31 20:44

只看該作者 | 小中大

PLC電源板成色不錯，是否在使用中燒電阻？
電阻回路是否過流，所連接器件是否擊穿損壞？
直接更換電阻試試。

niningtt

級別: 工控俠客

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 1233 個
工控威望: 3553 點
下載積分: 850 分
在線時間: 461(小時)
注冊時間: 2010-08-24
最后登錄: 2025-07-29
查看niningtt的主題 / 回貼

2樓發表于: 2014-08-31 20:48

只看該作者 | 小中大

這個是橋堆芯片下面，穩壓芯片上面的電阻嗎？如果是，很有可能是穩壓芯片有問題了，造成輸入電流過大，那就要燒電阻率了

kaiyuan12345

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 216 個
工控威望: 384 點
下載積分: 986 分
在線時間: 261(小時)
注冊時間: 2013-09-03
最后登錄: 2017-03-29
查看kaiyuan12345的主題 / 回貼

3樓發表于: 2014-08-31 21:48

只看該作者 | 小中大

220歐的電阻，而且是連著光耦的，三個同時換掉吧

kyy80

態度決定一切``````

級別: 工控俠客

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 1235 個
工控威望: 3506 點
下載積分: 4423 分
在線時間: 1993(小時)
注冊時間: 2008-02-17
最后登錄: 2025-08-03
查看kyy80的主題 / 回貼

4樓發表于: 2014-08-31 22:33

只看該作者 | 小中大

如果光耦沒問題...就是旁邊那片IC了...

liulungao

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 127 個
工控威望: 229 點
下載積分: 8363 分
在線時間: 80(小時)
注冊時間: 2010-04-10
最后登錄: 2019-05-13
查看liulungao的主題 / 回貼

5樓發表于: 2014-08-31 23:29

只看該作者 | 小中大

光耦合器是檢測后級直流電流和電壓的反饋，看一下后級正不正常（變壓器次級）

ffd001

級別: 家園常客

發送短信
加為好友

精華主題: 0
發帖數量: 136 個
工控威望: 700 點
下載積分: 584 分
在線時間: 162(小時)
注冊時間: 2013-10-17
最后登錄: 2023-06-02
查看ffd001的主題 / 回貼

6樓發表于: 2014-09-02 21:25

只看該作者 | 小中大

光耦漏電了吧？？？看看24伏正常不，電解電容也是主要檢查的對象，電容有問題的話哪個電壓取樣芯片也可能出問題了

天行健

ffd001

級別: 家園常客

發送短信
加為好友

精華主題: 0
發帖數量: 136 個
工控威望: 700 點
下載積分: 584 分
在線時間: 162(小時)
注冊時間: 2013-10-17
最后登錄: 2023-06-02
查看ffd001的主題 / 回貼

7樓發表于: 2014-09-02 21:29

只看該作者 | 小中大

拆過cpu224xpcn好像不一樣啊，我拆過的是24供電，里面沒有這塊板子

天行健

發射點

級別: 工控俠客

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 106 個
工控威望: 4675 點
下載積分: 5101 分
在線時間: 207(小時)
注冊時間: 2009-03-13
最后登錄: 2021-11-16
查看發射點的主題 / 回貼

8樓發表于: 2014-09-03 08:29

只看該作者 | 小中大

我拆過還炸過一次

xyz444

級別: 探索解密

發送短信
加為好友

精華主題: 0
發帖數量: 36 個
工控威望: 132 點
下載積分: 3067 分
在線時間: 24(小時)
注冊時間: 2014-08-29
最后登錄: 2019-11-08
查看xyz444的主題 / 回貼

9樓發表于: 2014-09-04 09:39

只看該作者 | 小中大

反饋電阻燒了....奇怪的燒法..
