工控人家園 西門子工控論壇 求助s7-200EM231固態繼電器控制恒溫

wheihaoie

級別: 探索解密

發送短信
加為好友

精華主題: 0
發帖數量: 5 個
工控威望: 123 點
下載積分: 580 分
在線時間: 4(小時)
注冊時間: 2014-04-10
最后登錄: 2014-04-25
查看wheihaoie的主題 / 回貼

樓主發表于: 2014-04-21 16:15

只看樓主 | 小中大

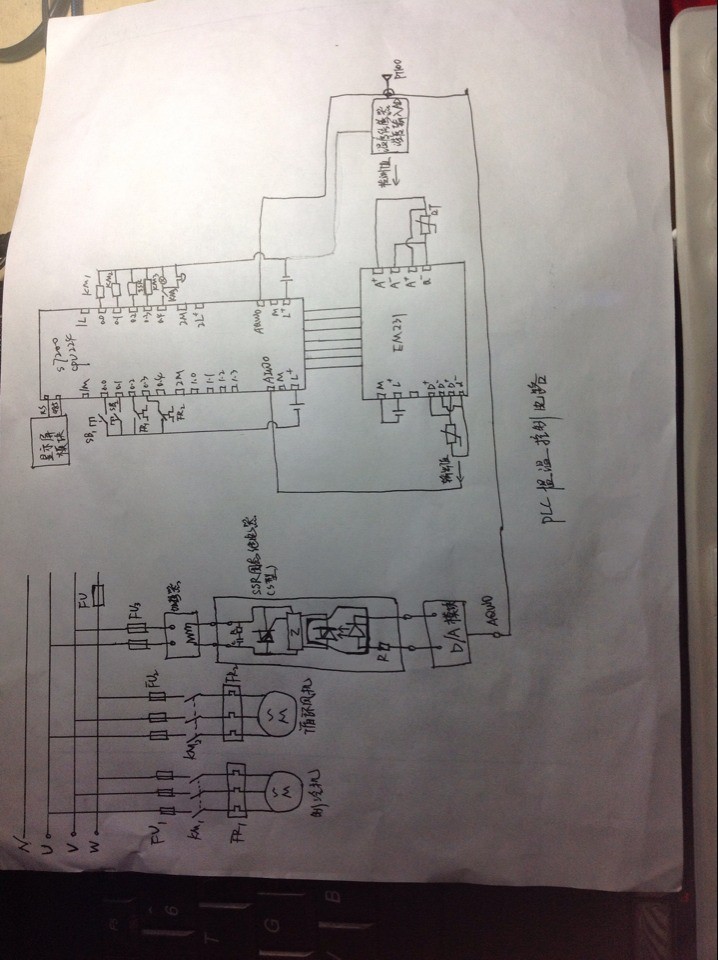

描述：另外付張圖片
圖片：

EM231測得的溫度轉換為數字量后輸入PLC200 再由PLC輸出控制固態繼電器進行加熱和不加熱，達到對加熱器的控制，但是PLC和固態繼電器中間要有個D/A模塊，不知道選用哪種好，最好有數模電氣符號圖，管腳圖，~~~在線等！！！！

[ 此帖被wheihaoie在2014-04-21 16:30重新編輯 ]

zhaoansheng

級別: 探索解密

發送短信
加為好友

精華主題: 0
發帖數量: 12 個
工控威望: 136 點
下載積分: 571 分
在線時間: 19(小時)
注冊時間: 2013-06-02
最后登錄: 2020-11-26
查看zhaoansheng的主題 / 回貼

1樓發表于: 2014-04-21 18:18

只看該作者 | 小中大

不需要

wheihaoie

級別: 探索解密

發送短信
加為好友

精華主題: 0
發帖數量: 5 個
工控威望: 123 點
下載積分: 580 分
在線時間: 4(小時)
注冊時間: 2014-04-10
最后登錄: 2014-04-25
查看wheihaoie的主題 / 回貼

2樓發表于: 2014-04-21 19:05

只看該作者 | 小中大

引用
引用第1樓zhaoansheng于2014-04-21 18:18發表的 :
不需要

怎么不需要呀，輸出不是數字量啊，要真換換成電壓或電流撒...

mmxx111

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 383 個
工控威望: 492 點
下載積分: 1219 分
在線時間: 454(小時)
注冊時間: 2012-10-11
最后登錄: 2025-08-07
查看mmxx111的主題 / 回貼

3樓發表于: 2014-04-21 22:15

只看該作者 | 小中大

朋友不需要，選擇輸出點 Q0.0 或Q0.1 需要直流電源24V，這樣在控制固態繼電器。

jetfondy

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 124 個
工控威望: 253 點
下載積分: 1804 分
在線時間: 62(小時)
注冊時間: 2011-05-24
最后登錄: 2019-05-30
查看jetfondy的主題 / 回貼

4樓發表于: 2014-04-23 14:02

只看該作者 | 小中大

三樓說的對！

wheihaoie

級別: 探索解密

發送短信
加為好友

精華主題: 0
發帖數量: 5 個
工控威望: 123 點
下載積分: 580 分
在線時間: 4(小時)
注冊時間: 2014-04-10
最后登錄: 2014-04-25
查看wheihaoie的主題 / 回貼

5樓發表于: 2014-04-23 15:11

只看該作者 | 小中大

引用
引用第4樓jetfondy于2014-04-23 14:02發表的 :
三樓說的對！

電平控制24V電源說的對 3Q

tianshizheng

級別: 探索解密

發送短信
加為好友

精華主題: 0
發帖數量: 14 個
工控威望: 137 點
下載積分: 613 分
在線時間: 8(小時)
注冊時間: 2014-04-15
最后登錄: 2015-04-17
查看tianshizheng的主題 / 回貼

6樓發表于: 2014-04-27 11:41

只看該作者 | 小中大

樓主，你這個項目做好了嗎，我最近也要做這個項目的，我想問一下樓上有位大神說直接選輸出點Q0.0 Q0.1輸出是在PID向?qū)е心莻€輸出的那里寫Q0.0或Q0.1就可以了嗎，不需要再經過什么PWM向?qū)ё儞Q的是吧

jetfondy

級別: 略有小成

發送短信
加為好友

7樓發表于: 2014-04-29 14:01

只看該作者 | 小中大

引用
引用第6樓tianshizheng于2014-04-27 11:41發表的 :
樓主，你這個項目做好了嗎，我最近也要做這個項目的，我想問一下樓上有位大神說直接選輸出點Q0.0 Q0.1輸出是在PID向?qū)е心莻€輸出的那里寫Q0.0或Q0.1就可以了嗎，不需要再經過什么PWM向?qū)ё儞Q的是吧

不需要PWM了。直接調用生成的PID子程序就可以了。
