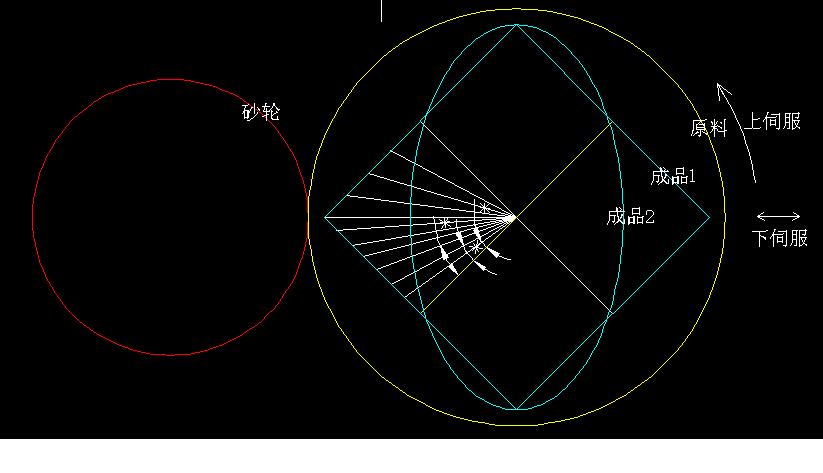

我對題目的理解是：用砂輪的圓面磨工件，砂輪的厚度不小于工件的厚度，可以理解為工件是片狀的。如果是這樣的，從幾何的角度話這個題目并不難。這個加工應該使用冷卻液吧？

樓上理解正確,只不過沒用冷卻液

我也是在廣州的，待我弄出來先，弄不出就算了

110樓理解是對的，那比我想的要簡單些
為什么要磨幾圈，這樣不是磨一圈就出來了？
我以為夾緊方向除了角度轉動還有螺距進給，用砂輪的邊去磨出任意長度的產品

多邊形的算法已經研究出來了
橢圓真的比較麻煩，還在找突破口，理頭緒

引用

引用第112樓戇獅于2013-10-15 12:26發表的  :
我也是在廣州的，待我弄出來先，弄不出就算了

110樓理解是對的，那比我想的要簡單些
為什么要磨幾圈，這樣不是磨一圈就出來了？
我以為夾緊方向除了角度轉動還有螺距進給，用砂輪的邊去磨出任意長度的產品
.......

一圈可能不行，進給量不能太大。

進給量看是給角度A還是給X軸。給角度A，進給量足夠小，速度足夠小，是可以一次磨成，這樣砂輪有時磨削接觸面比較大，但加工尺寸比較準。進給量給X軸，那就是從外往內磨，這樣可以多次磨削外圍，最后還是要做一次角度精磨

戇獅:有空來我廠看一下。謝謝！



長見識學習了

引用

引用第81樓noleo_1024于2013-10-12 11:17發表的  :

________________________________________________
         再一次借助大神的回復，以下是鄙人在砂輪做橢圓工件滑臺與工件轉角的關系式，有興趣的請詳附件，
鄙人菜鳥一只，歡迎給予批評和指正~！

1、角度AF就已經錯了，正確的角度是AOF
2、A是長徑，B是短徑，B怎么會在A的右邊
3、切線的斜率怎么會是K＝Y(jié)/X，橢圓的切線斜率 上網找一下公式吧
4、切線的斜率怎么變成EF的斜率了
5、后面的沒必要說了

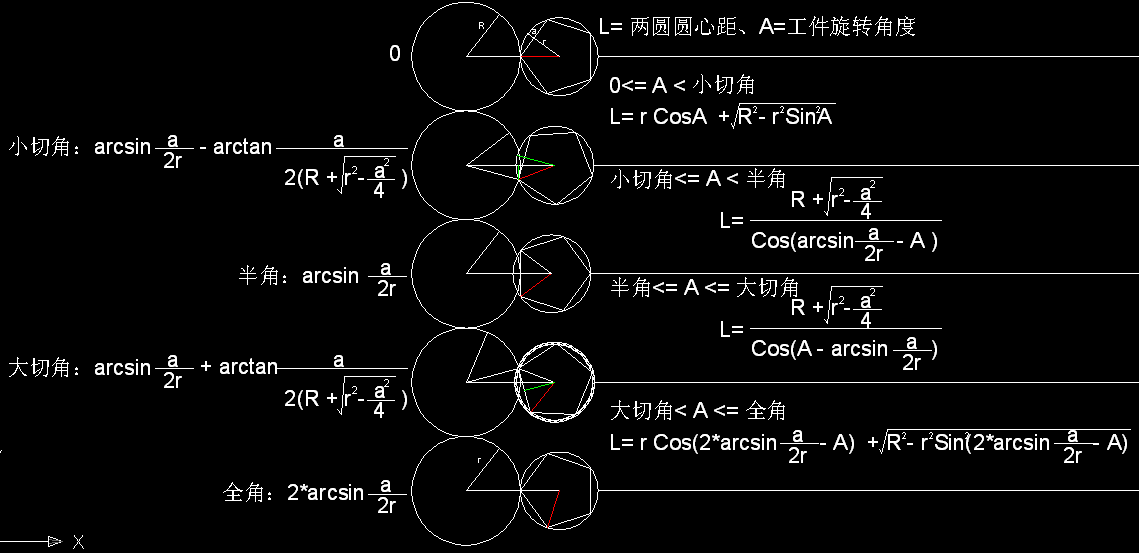

多邊形算法

單個產品加工不考慮砂輪損耗變化，
如果要求控制砂輪線速的，可以大概按經驗設定砂輪每磨1000米的磨損厚度，通過砂輪轉速、直徑計算周長、接觸磨削加工時間換算得到砂輪的直徑損耗量，更換產品時實時刷新砂輪半徑R
如果不控制砂輪線速，就像這個案例：砂輪轉速不變，線速隨直徑減小而減小，那么按經驗直接設定單個產品的砂輪直徑損耗量即可
加工生產時，可以用卡尺多次測量砂輪直徑修正損耗量經驗值即可

加工要求更高的，有些機床是這么做：每次加工前修整砂輪，系統計算修整量實時計算

必須要運動控制才行，用PLC搞太復雜了。

我的理解不知道對不
