工控人家園 西門子工控論壇 【行星切割機程序】，置位復位指令出現問題，請高人指點

niyouyijian

每天進步一丟丟...

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 83 個
工控威望: 215 點
下載積分: 3944 分
在線時間: 38(小時)
注冊時間: 2013-02-22
最后登錄: 2025-03-15
查看niyouyijian的主題 / 回貼

樓主發表于: 2013-04-10 12:12

只看樓主 | 小中大

行星切割機程序，置位復位指令出現問題，請高人指點

在線監控，自動運行至T40，就不能繼續走了，找不出問題...

[ 此帖被niyouyijian在2013-04-19 18:55重新編輯 ]

附件：

行星切割機.zip (3 K) 下載次數:56
網站提示: 請不要用迅雷下載附件，容易出錯

電器箱柜調試，制作，配套。T：185 5058 1921

sjm213

有小知識，無大學問。

級別: 論壇版主

發送短信
加為好友
QQ聯系

精華主題: 7 篇
發帖數量: 5292 個
工控威望: 7518 點
下載積分: 161690 分
在線時間: 3240(小時)
注冊時間: 2007-11-21
最后登錄: 2025-08-08
查看sjm213的主題 / 回貼

1樓發表于: 2013-04-10 17:23

只看該作者 | 小中大

它沒有專用的編輯軟件，在step7microwin中有TD面板向導來設置程序。
編程的操作性上不如專用軟件。

niyouyijian

每天進步一丟丟...

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 83 個
工控威望: 215 點
下載積分: 3944 分
在線時間: 38(小時)
注冊時間: 2013-02-22
最后登錄: 2025-03-15
查看niyouyijian的主題 / 回貼

2樓發表于: 2013-04-12 09:16

只看該作者 | 小中大

請問版主，TD400C的畫面切換如何設置？

比如：手動畫面/自動參數畫面切換如何設置？

電器箱柜調試，制作，配套。T：185 5058 1921

niyouyijian

每天進步一丟丟...

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 83 個
工控威望: 215 點
下載積分: 3944 分
在線時間: 38(小時)
注冊時間: 2013-02-22
最后登錄: 2025-03-15
查看niyouyijian的主題 / 回貼

3樓發表于: 2013-04-12 09:27

只看該作者 | 小中大

圖片：

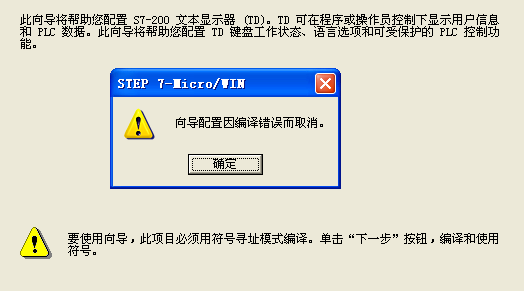

【向導配置因編譯錯誤而取消】，不知道如何解決這個問題！請告知手指點

[ 此帖被niyouyijian在2013-04-12 09:39重新編輯 ]

電器箱柜調試，制作，配套。T：185 5058 1921

niyouyijian

每天進步一丟丟...

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 83 個
工控威望: 215 點
下載積分: 3944 分
在線時間: 38(小時)
注冊時間: 2013-02-22
最后登錄: 2025-03-15
查看niyouyijian的主題 / 回貼

4樓發表于: 2013-04-12 09:36

只看該作者 | 小中大

圖片：

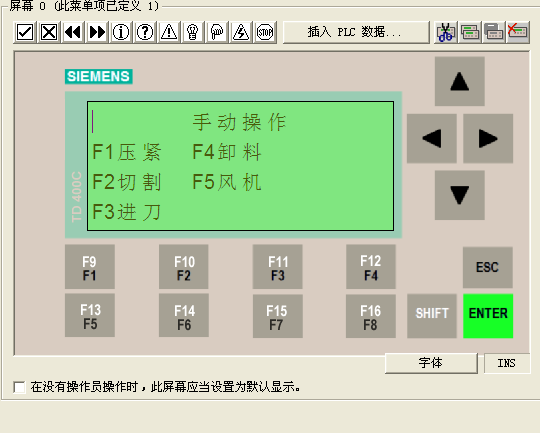

畫面切換

電器箱柜調試，制作，配套。T：185 5058 1921

niyouyijian

每天進步一丟丟...

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 83 個
工控威望: 215 點
下載積分: 3944 分
在線時間: 38(小時)
注冊時間: 2013-02-22
最后登錄: 2025-03-15
查看niyouyijian的主題 / 回貼

5樓發表于: 2013-04-12 09:37

只看該作者 | 小中大

圖片：

參數哈面

電器箱柜調試，制作，配套。T：185 5058 1921

sjm213

有小知識，無大學問。

級別: 論壇版主

發送短信
加為好友
QQ聯系

精華主題: 7 篇
發帖數量: 5292 個
工控威望: 7518 點
下載積分: 161690 分
在線時間: 3240(小時)
注冊時間: 2007-11-21
最后登錄: 2025-08-08
查看sjm213的主題 / 回貼

6樓發表于: 2013-04-12 11:10

只看該作者 | 小中大

引用
引用第2樓niyouyijian于2013-04-12 09:16發表的 :
請問版主，TD400C的畫面切換如何設置？

比如：手動畫面/自動參數畫面切換如何設置？

畫面切換需用報警畫面，用戶畫面布恩那個由PLC控制。
報警畫面以及F1……F8鍵對應的V位地址可以在【符號表】--【TD向導】中查看，編輯程序使用F對應的位觸發報警畫面對應的位即可切換畫面。

niyouyijian

每天進步一丟丟...

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 83 個
工控威望: 215 點
下載積分: 3944 分
在線時間: 38(小時)
注冊時間: 2013-02-22
最后登錄: 2025-03-15
查看niyouyijian的主題 / 回貼

7樓發表于: 2013-04-19 18:23

只看該作者 | 小中大

新鮮出爐的行星切割機程序，有些小毛病，請高手指正...

[ 此帖被niyouyijian在2013-04-19 18:52重新編輯 ]

附件：

行星切割機.zip (3 K) 下載次數:20
網站提示: 請不要用迅雷下載附件，容易出錯

電器箱柜調試，制作，配套。T：185 5058 1921

niyouyijian

每天進步一丟丟...

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 83 個
工控威望: 215 點
下載積分: 3944 分
在線時間: 38(小時)
注冊時間: 2013-02-22
最后登錄: 2025-03-15
查看niyouyijian的主題 / 回貼

8樓發表于: 2013-04-19 20:56

只看該作者 | 小中大

高手在哪里？快來看看呀

電器箱柜調試，制作，配套。T：185 5058 1921

niyouyijian

每天進步一丟丟...

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 83 個
工控威望: 215 點
下載積分: 3944 分
在線時間: 38(小時)
注冊時間: 2013-02-22
最后登錄: 2025-03-15
查看niyouyijian的主題 / 回貼

9樓發表于: 2013-04-21 08:19

只看該作者 | 小中大

程序已經完成，內含TD4OOC文本操作。
今日上傳為以后需要作此類程序的兄弟一些參考，借鑒....不足之處望與大家一起討論

附件：

行星切割機內附TD400C文本.zip (7 K) 下載次數:39
網站提示: 請不要用迅雷下載附件，容易出錯

電器箱柜調試，制作，配套。T：185 5058 1921
