工控人家園 綜合討論 星三角啟動

老大很悲傷

冰凍三尺非一日之寒

級別: 家園常客

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 286 個
工控威望: 525 點
下載積分: 4023 分
在線時間: 173(小時)
注冊時間: 2011-11-02
最后登錄: 2025-07-21
查看老大很悲傷的主題 / 回貼

樓主發表于: 2012-08-22 14:33

只看樓主 | 小中大

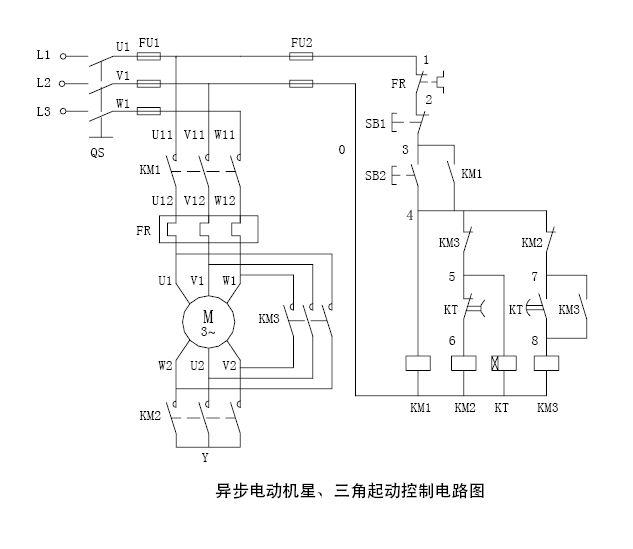

圖中的星三角啟動，KM1 , KM2 , KM3 ,我知道其中兩個是星形與三角形啟動的相互轉換用的繼電器，但多出來的那個繼電器是做什么用的，還有，圖中三個繼電器各是起什么作用，我實在是分不清楚~~~請大俠指導~~~

1224080598

級別: 探索解密

發送短信
加為好友

精華主題: 0
發帖數量: 60 個
工控威望: 176 點
下載積分: 2847 分
在線時間: 46(小時)
注冊時間: 2012-04-18
最后登錄: 2018-07-13
查看1224080598的主題 / 回貼

1樓發表于: 2012-08-22 14:53

只看該作者 | 小中大

KM2是Y型，KM2是三角形。你說的那個繼電器是熱繼電器嗎？過電流保護

fuznzen

級別: 工控俠客

發送短信
加為好友

精華主題: 0
發帖數量: 287 個
工控威望: 4872 點
下載積分: 1503 分
在線時間: 797(小時)
注冊時間: 2012-06-10
最后登錄: 2014-09-27
查看fuznzen的主題 / 回貼

2樓發表于: 2012-08-22 14:59

只看該作者 | 小中大

電工書說得很清楚，不要拿來這里問。

381639458

級別: 家園常客

發送短信
加為好友

精華主題: 0
發帖數量: 70 個
工控威望: 791 點
下載積分: 10878 分
在線時間: 238(小時)
注冊時間: 2011-11-11
最后登錄: 2025-04-29
查看381639458的主題 / 回貼

3樓發表于: 2012-08-22 15:00

只看該作者 | 小中大

KM1是電源接觸器。KM2是Y型。。KM2是三角形。。

1712131502

級別: 論壇先鋒

發送短信
加為好友

精華主題: 0
發帖數量: 175 個
工控威望: 1989 點
下載積分: 933 分
在線時間: 158(小時)
注冊時間: 2012-04-05
最后登錄: 2025-03-22
查看1712131502的主題 / 回貼

4樓發表于: 2012-08-22 15:16

只看該作者 | 小中大

老大很悲傷性別男
生日 1985-12-07

Email 284714993@qq.com

樓主應該40高齡了吧，還85呢，騙鬼去吧

本帖最近評分記錄：

下載積分:+1(超級菜青蟲) 裝逼黨

像螞蟻一樣工作，像蝴蝶一樣生活

136299093

我行，所以我可以！

級別: 略有小成

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 90 個
工控威望: 237 點
下載積分: 10414 分
在線時間: 98(小時)
注冊時間: 2008-12-25
最后登錄: 2025-01-23
查看136299093的主題 / 回貼

5樓發表于: 2012-08-22 17:06

只看該作者 | 小中大

KM1主接線，KM2 KM3是星-三角轉換，星形就是三根線頭尾部相連和三角形首尾相連，KM2 KM3就是這個作用，改變狀態

gaoshicai888

學海無涯，回頭是岸！

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 99 個
工控威望: 224 點
下載積分: 3504 分
在線時間: 48(小時)
注冊時間: 2012-08-14
最后登錄: 2015-03-18
查看gaoshicai888的主題 / 回貼

6樓發表于: 2012-08-22 17:26

只看該作者 | 小中大

你是學電氣的嗎？

zhangdingye

生命沒有投機，平凡也能創造奇跡！

級別: 略有小成

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 142 個
工控威望: 296 點
下載積分: 7283 分
在線時間: 74(小時)
注冊時間: 2011-09-14
最后登錄: 2014-04-14
查看zhangdingye的主題 / 回貼

7樓發表于: 2012-08-22 17:37

只看該作者 | 小中大

你說的那個繼電器是時間繼電器KT吧
作用是星型轉三角型啟動的一個時間延時
延時時間5S吧
希望你能認真學習知識與經驗是從不恥下問中積累出來的

朱明

級別: 探索解密

發送短信
加為好友

精華主題: 0
發帖數量: 5 個
工控威望: 112 點
下載積分: 674 分
在線時間: 0(小時)
注冊時間: 2012-08-21
最后登錄: 2012-11-22
查看朱明的主題 / 回貼

8樓發表于: 2012-08-22 19:39

只看該作者 | 小中大

KM1控制主電路，在一些國外的星角啟動中省略

逆流2012

級別: 探索解密

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 60 個
工控威望: 172 點
下載積分: 4323 分
在線時間: 126(小時)
注冊時間: 2012-05-09
最后登錄: 2016-03-03
查看逆流2012的主題 / 回貼

9樓發表于: 2012-08-22 20:04

只看該作者 | 小中大

KM1控制主回路通斷，KM2，KM3實現星形和三角型的切換；

奮斗人生

級別: 家園常客

發送短信
加為好友

精華主題: 0
發帖數量: 584 個
工控威望: 740 點
下載積分: 10839 分
在線時間: 68(小時)
注冊時間: 2011-09-05
最后登錄: 2025-07-26
查看奮斗人生的主題 / 回貼

10樓發表于: 2012-08-22 20:55

只看該作者 | 小中大

說的是時間繼電器吧？

長城電器

主要經營變頻器，臺達，偉創變頻器，各類低壓電器，舊設備改造等

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 117 個
工控威望: 254 點
下載積分: 1136 分
在線時間: 104(小時)
注冊時間: 2011-07-21
最后登錄: 2018-02-19
查看長城電器的主題 / 回貼

11樓發表于: 2012-08-22 21:03

只看該作者 | 小中大

悲哀！！悲哀！！
