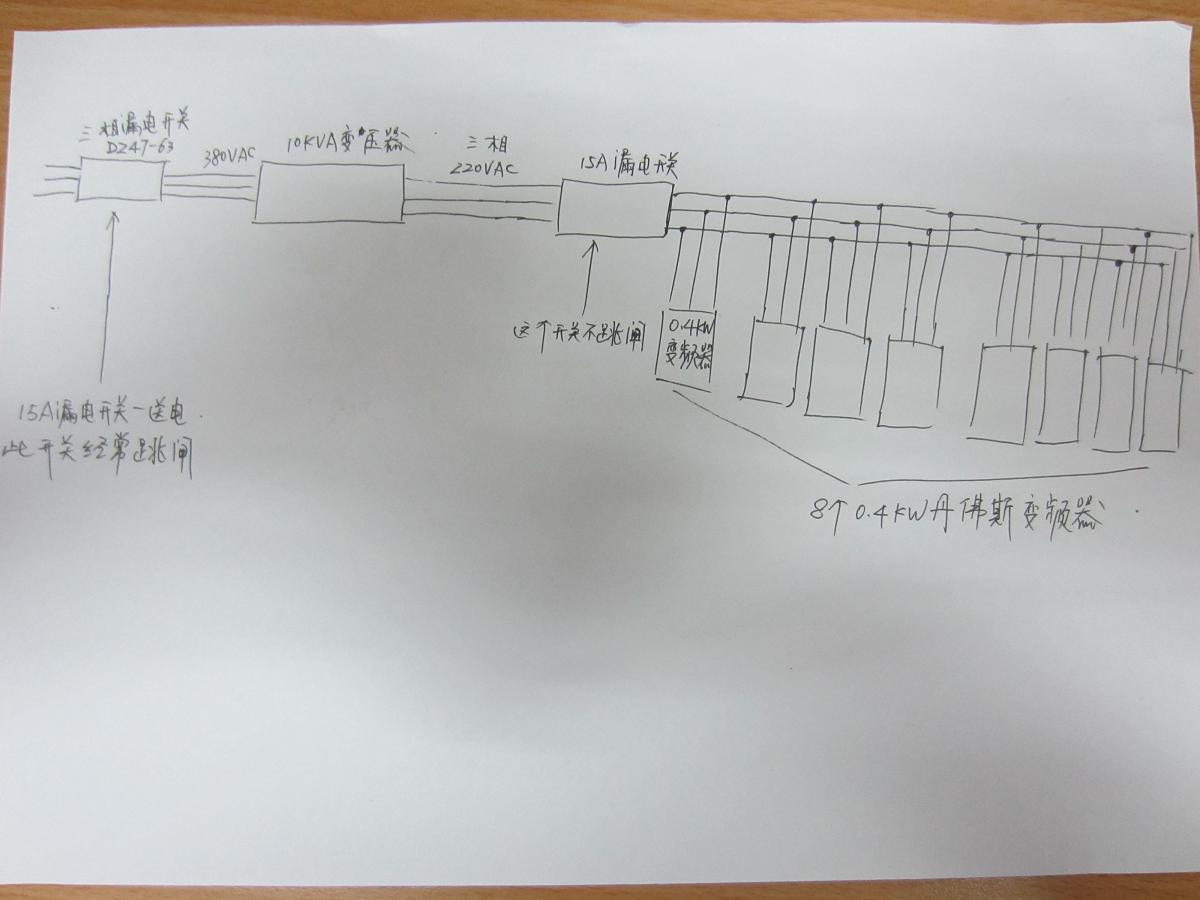

         一臺設備由一個15A的漏電開開關直接控制8臺 3相220VAC   0.4KW丹佛斯的變頻器, 給這臺設備供電的是一臺由DZ47-63( C63 )三相漏電開關控制的10KVA 三相380VAC變三相220VAC的變壓器
     當設備的15A漏電開關送電瞬間,控制變壓器的DZ47漏電開關就跳閘,設備上15A漏電開關不跳,有時重新送電又不跳,上電后設備能正常運行,經測試沒有短路也沒有漏電,當斷電再送電時又會跳.,有些同樣的設備卻不會發生這種現象,這是什么原因呢?請高手們指教!

最好不要使用DZ47漏電開關,用普通的三極空開就行。。。。問題可能在這個變壓器上。。。斷開第二個漏電開關試試看怎么樣。。。

換個開關。接條地線就好了，直接換空開，不需要漏電開關。

了解變頻器原理你就知道為什么跳閘了  不要用漏電開關，或者降低變頻器的載波頻率

換成D63的

應該換個三相四線的開關，三線的開關電流不平衡是回跳閘的！

樓主說的是DZ47C63的跳，不是漏電開關跳。所以，我懷疑是開關的問題。你先換一個看下。DZ47-C63是幾安的？

看樓上3樓的回貼指點，從網上找過了這些：
“載波頻率與變頻器輸入三相電流的不平衡度
變頻器的輸入部分是6脈沖三相橋式二極管整流電路即AC/DC變換，由于二極管是非線性元件，在實際裝配時，每個元件的內阻抗不會一致，造成三相不匹配，又因輸入電流是非正弦性，這樣就造成輸入變頻器的三相電流的不平衡產生原因，尤其當輸入電壓就存在較大的不平衡，例:有3-5%的差值，這樣三相輸入電流最大可能出現有10-20%的差別，這是經常有可能出現的，為改善輸入電流三相的不平衡度，盡可能減少起見，通常采用以下方法:
(1) 改善電網品質使它不平衡度盡可能小些。
(2) 選用高檔次優質品牌的變頻器。
(3) 盡可能提高載波頻率值。
(4) 調換R、S、T三相的相序(變頻器輸入電壓相位不需理相)
(5) 選用變頻電動機
通過以上方法使三相不平衡度盡可能減小為原則，要絕對平衡難以做到的。但變頻器輸出三相電流基本是平衡的，這里還要注意的測量變頻器的輸入或輸出電壓、電流時，最好選用一只，只反映基波(50Hz)的帶有濾波的電壓、電流表、鉗形電流表萬能或表為宜，否則測量值比實際值出現偏大的現象，這點亦要注意……”

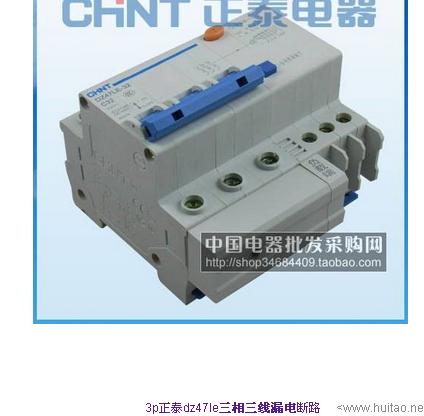

我之前也一直比較糾結，為什么三相三線漏電開關進線只有三根進線呢？但今天看到樓主的圖，又百度了一下，終于知道三相三線漏電開關和三相三線斷路器一樣，只是應用的場合相對少點，是本人沒見過而已。

呃~ 那建議樓主把三相三線斷路器換成三相斷路器吧。

三相三線漏電開關換成三相三線斷路器。

把15A換成25A就行了，變壓器會有迅時起動電流。

樓主你有沒有搞清楚是漏電跳,還是過電流跳,你沒有說清跳閘的狀況.

1，檢查變壓器有沒有氣味，溫度高不高。
2，用板手緊固定變壓器，
1，檢查兩個漏電保護開關動作電流，變壓器那個標稱要大于設備那一個，
2，檢查兩個漏電保護開關額定電流，變壓器那個標稱要大于設備那一個，
