差動信號想轉換為NPN集電極開路信號，該用什么型號的光耦呢，本人不想購買模塊，模塊貴的說，想自己拿光耦來轉換，就是不知該拿什么型號的光耦，知道的大大們，就告訴我這個新手吧，本人感激不盡。另外PNP集電極開路輸出信號轉化為NPN集電極開路輸出信號，又該用什么型號的光耦來轉換呢？幫幫忙了

不知道你用速度最大到多少頻率？

引用

引用第1樓yuaiwu于2011-12-23 07:52發表的  :
不知道你用速度最大到多少頻率？

頻率 幾十 KHZ吧

光耦在使用中需要額定電壓、電流與工作頻率等一些指標特性。輸出極性的轉換則需要晶體管來實現。

引用

引用第3樓wwcwwc于2011-12-23 08:48發表的  :
光耦在使用中需要額定電壓、電流與工作頻率等一些指標特性。輸出極性的轉換則需要晶體管來實現。

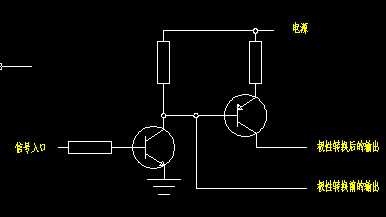

有實際應用的電路圖嗎，發一個給我參考下，謝謝你了

其實這個是電子基礎，極性轉換比較簡單。

　6N137
6N137光耦合器是一款用于單通道的高速光耦合器，其內部有一個850 nm波長AlGaAs LED和一個集成檢測器組成，其檢測器由一個光敏二極管、高增益線性運放及一個肖特基鉗位的集電極開路的三極管組成。具有溫度、電流和電壓補償功能，高的輸入輸出隔離，LSTTL/TTL兼容，高速(典型為10MBd)，5mA的極小輸入電流。特性：①轉換速率高達10MBit/s;②擺率高達10kV/us;③扇出系數為8;④邏輯電平輸出;⑤集電極開路輸出;工作參數：最大輸入電流，低電平：250uA 最大輸入電流，高電平：15mA 最大允許低電平電壓(輸出高)：0.8v 最大允許高電平電壓：Vcc 最大電源電壓、輸出：5.5V 扇出(TTL負載)：8個(最多) 工作溫度范圍：-40°C to +85°C 典型應用：高速數字開關，馬達控制系統和A/D轉換等



5樓的電路可以使用，幾十K頻率也不高，三極管選用9013和9014即可！如果想把差分信號轉換為集電極開路信號，用光耦的話還是用HCPL2530吧！
