工控人家園 歐姆龍工控論壇 CPM1A與傳感器接線？

ymb1982

級別: *

發送短信
加為好友

精華主題: * 篇
發帖數量: * 個
工控威望: * 點
下載積分: * 分
在線時間: (小時)
注冊時間: *
最后登錄: *
查看ymb1982的主題 / 回貼

樓主發表于: 2010-06-07 00:32

只看樓主 | 小中大

圖片：

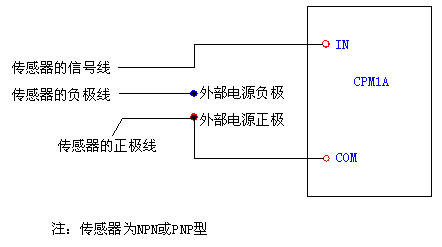

各位好，小弟上周剛自學歐姆龍PLC，有個問題不知道自己的想法對不對，大家幫我看看？我的意思就是：“不管傳感器是NPN型或PNP型和CPM1A的輸入接線時，都一樣的接法”。不知道對否？附圖。

guochunyi

直讀解西門屏HMI口令。。。

級別: 論壇版主

發送短信
加為好友

精華主題: 5 篇
發帖數量: 8309 個
工控威望: 10443 點
下載積分: 21249 分
在線時間: 3117(小時)
注冊時間: 2007-03-01
最后登錄: 2025-08-08
查看guochunyi的主題 / 回貼

1樓發表于: 2010-06-07 06:26

只看該作者 | 小中大

不一樣的，你的圖接NPN的可以，要接PNP的，PLC的COM點接負極就行了。

本帖最近評分記錄：

下載積分:+1(ymb1982) 熱心助人

可直讀解西門屏HMI各級帳戶口令,帳戶登錄權限提升,鎖定帳戶激活。。。

ymb1982

級別: *

發送短信
加為好友

精華主題: * 篇
發帖數量: * 個
工控威望: * 點
下載積分: * 分
在線時間: (小時)
注冊時間: *
最后登錄: *
查看ymb1982的主題 / 回貼

2樓發表于: 2010-06-07 21:29

只看該作者 | 小中大

圖片：

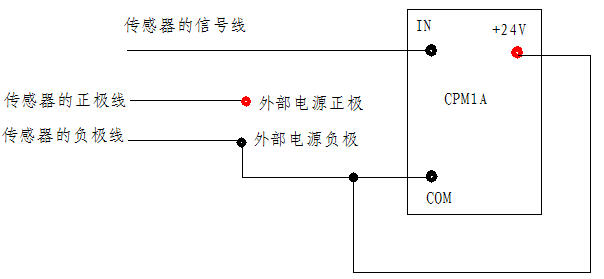

1樓的大哥是否這樣呢？附圖。

dugjj

級別: 家園�？�

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 237 個
工控威望: 537 點
下載積分: 3209 分
在線時間: 305(小時)
注冊時間: 2008-03-20
最后登錄: 2025-06-21
查看dugjj的主題 / 回貼

3樓發表于: 2010-06-07 22:00

只看該作者 | 小中大

上圖短路中
NPN com+
PNP com-

天涯浪子李文

級別: *

發送短信
加為好友

精華主題: * 篇
發帖數量: * 個
工控威望: * 點
下載積分: * 分
在線時間: (小時)
注冊時間: *
最后登錄: *
查看天涯浪子李文的主題 / 回貼

4樓發表于: 2010-06-07 22:39

只看該作者 | 小中大

如果 plc內部電源和外部電源都不接地上圖就不會短路吧

hlq_0815

人生的成功不在于拿到一副好牌，而是怎樣將壞牌打好。

級別: 論壇版主

發送短信
加為好友

精華主題: 2 篇
發帖數量: 1914 個
工控威望: 4562 點
下載積分: 7741 分
在線時間: 1469(小時)
注冊時間: 2008-07-03
最后登錄: 2025-08-08
查看hlq_0815的主題 / 回貼

5樓發表于: 2010-06-08 08:23

只看該作者 | 小中大

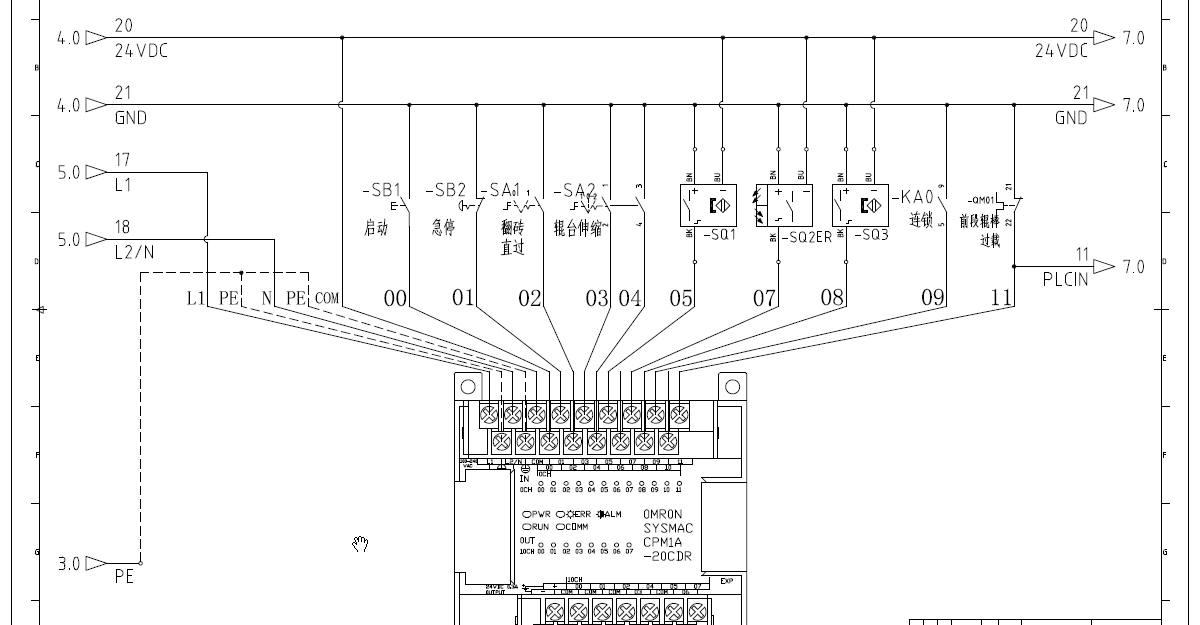

你是有心請教，不是在忽悠人。那就給你一份工程電路圖看看

[ 此帖被hlq_0815在2010-06-08 08:29重新編輯 ]

本帖最近評分記錄：

下載積分:+2(ymb1982) 熱心助人

人生的成功不在于拿到一副好牌，而是怎樣將壞牌打好。

guochunyi

直讀解西門屏HMI口令。。。

級別: 論壇版主

發送短信
加為好友

精華主題: 5 篇
發帖數量: 8309 個
工控威望: 10443 點
下載積分: 21249 分
在線時間: 3117(小時)
注冊時間: 2007-03-01
最后登錄: 2025-08-08
查看guochunyi的主題 / 回貼

6樓發表于: 2010-06-08 16:15

只看該作者 | 小中大

引用
引用第2樓ymb1982于2010-06-07 21:29發表的 :
1樓的大哥是否這樣呢？附圖。

去掉你的+24-------COM的線就可以了。

本帖最近評分記錄：

下載積分:+2(ymb1982) 感謝分享

可直讀解西門屏HMI各級帳戶口令,帳戶登錄權限提升,鎖定帳戶激活。。。
