COM和COM本來在內部就已經是聯通的。
沒有連通的就用COM0、COM1、COM2等來表示了。

1S的好像很老了。

“輸入端的COM和輸出端的COM”是兩個不同的概念，如果輸出端沒有其他電源引入，這種行為沒有后果。

PLC投入運行時正常就不會燒COM端，是不是樓主過負荷工作，還是局部短路造成有時會燒COM。
設計那時沒有問題就證明到OK，但是現在用一段時間后才會有這個問題就不會是設計問題了。
本人都連接過輸入和輸出端的COM端，反正就是沒有什么問題

是輸入端的COM和輸出端的COM0、COM1、COM2連在一起，
輸出端有DC24V電源引入.

如果接法正確  電源正確 負載不過負荷 所有的COM端接在一起也不會經常電子元件損壞

公共端不會有問題的.其它線路有短路吧..

當有三線感應器接入時，輸入COM需要接外部24V電源的負端，
輸出COM0，COM1等也要接外部24V電源的負端，
理論上它們都要短接在一起，這是沒有問題的，但實際中因接法的問題，負荷可能過于集中某一點，
而超過了它的正常范圍，時間長了，會對這些端子有影響。

FX1S-14MT為１４點晶體管輸出，內部晶體管為NPN型，如Y0其發射極對應COM0接線端，集電極對應Y0接線端，基極對應內部
光電耦合器驅動。外部接線為COM0接DC電源負極，Y0串負載（注意負載是串聯在回路上）接DC電源正極。
樓主說的電路設計是正確的，會燒負載就要看電路接的是什么負載了，怎么接的，樓主請說清楚。
以上發表僅供討論

http://[/img]

引用

引用第8樓yahzubao08于2010-08-28 17:32發表的  :
當有三線感應器接入時，輸入COM需要接外部24V電源的負端，
輸出COM0，COM1等也要接外部24V電源的負端，
理論上它們都要短接在一起，這是沒有問題的，但實際中因接法的問題，負荷可能過于集中某一點，
而超過了它的正常范圍，時間長了，會對這些端子有影響。

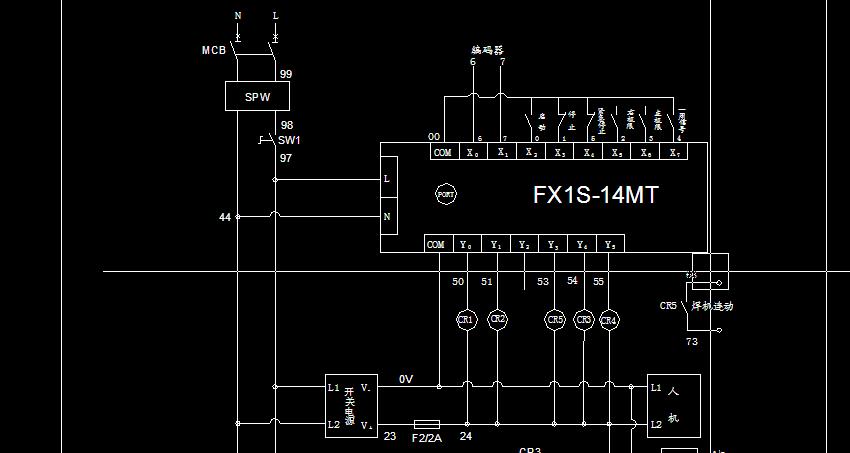

我認為8樓的說的很有道理，負荷可能過于集中某一點。我公司的PLC是只燒毀輸入端的COM端的電子元件，
輸入端有六個輸入按鈕開關和編碼器A、B相輸入；輸出端有五個中間繼電器，最多同時有三個繼電器工作。

輸入只有一個COM端,輸入電流流過,總電流越大,越易損壞,
