工控人家園 三菱工控論壇 新手求助各位前輩：通過GP畫面里的操作位地址，在程序中為什么查找不到呢？

«
1
2
»
Pages: 1/2 Go

豪情

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 108 個
工控威望: 214 點
下載積分: 638 分
在線時間: 193(小時)
注冊時間: 2008-06-27
最后登錄: 2024-01-09
查看豪情的主題 / 回貼

樓主發表于: 2010-06-04 10:50

只看樓主 | 小中大

小弟在此求助各位前輩指點：剛接觸三菱PLC時間不長，因設備程序沒有注釋，想通過GP畫面中的地址在PLC程序中找到相應的軟元件，進行簡單的注釋編輯。
有的可以找到，但有些為什么找不到呢？？

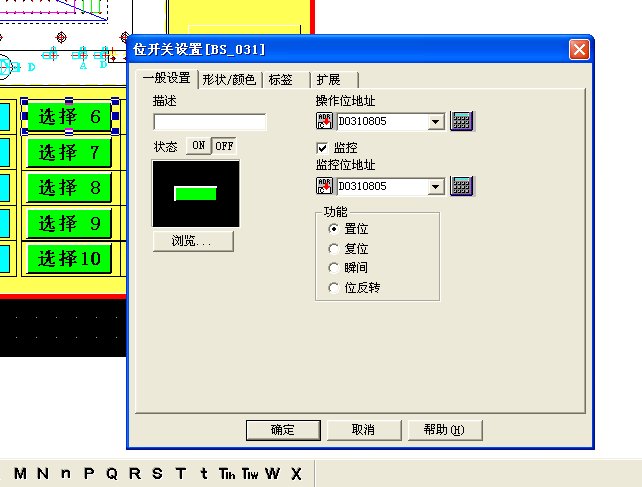

GP 畫面

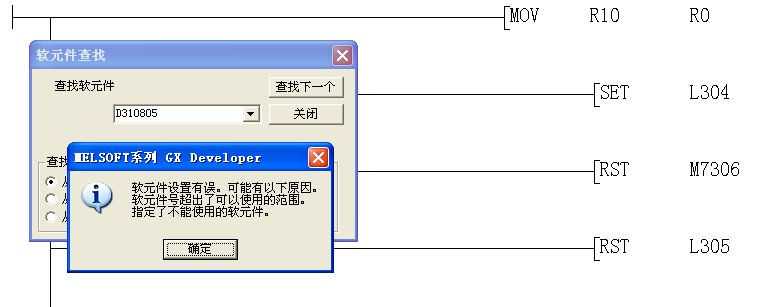

PLC查找程序

wu32u2

耐得住挫折的打磨，我們將迸發出比鉆石還璀璨的光芒——

級別: 論壇先鋒

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 1121 個
工控威望: 1474 點
下載積分: 1772 分
在線時間: 994(小時)
注冊時間: 2010-03-01
最后登錄: 2025-04-28
查看wu32u2的主題 / 回貼

1樓發表于: 2010-06-04 11:24

只看該作者 | 小中大

你確定是這個寄存器地址嗎？數字好大啊。。。。。。

成功的路上需要幫助

逼上梁山

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 107 個
工控威望: 257 點
下載積分: 1610 分
在線時間: 62(小時)
注冊時間: 2008-12-09
最后登錄: 2020-11-18
查看逼上梁山的主題 / 回貼

2樓發表于: 2010-06-04 11:30

只看該作者 | 小中大

HMI和PLC是用不同的軟體的!功能不一樣!

cvlsam

富士低壓，POD（觸摸屏），PLC專賣

級別: VIP會員

發送短信
加為好友

精華主題: 3 篇
發帖數量: 6815 個
工控威望: 38419 點
下載積分: 11888 分
在線時間: 9729(小時)
注冊時間: 2006-09-13
最后登錄: 2025-08-04
查看cvlsam的主題 / 回貼

3樓發表于: 2010-06-04 13:19

只看該作者 | 小中大

敝人認為：由于觸摸屏上的操作對象是位變量，D310805代表的是D3108的第5位。

您可以嘗試在PLC中查找D3108來看看。

Regards

本帖最近評分記錄：

下載積分:+2(zyfzxh) 熱心助人

豪情

級別: 略有小成

發送短信
加為好友

4樓發表于: 2010-06-04 17:50

只看該作者 | 小中大

先謝謝各位師父。。剛查找 D3108還是無法查到該寄存器。。
可能是HMI與PLC 設定不一樣吧。。。

夏日雪夢

為了夢，夢一生

級別: VIP會員

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 528 個
工控威望: 4295 點
下載積分: 4306 分
在線時間: 465(小時)
注冊時間: 2009-04-03
最后登錄: 2025-06-02
查看夏日雪夢的主題 / 回貼

5樓發表于: 2010-06-04 19:25

只看該作者 | 小中大

PLC是什么型號的，找找與之相鄰的看有沒有。

豪情

級別: 略有小成

發送短信
加為好友

6樓發表于: 2010-06-05 09:25

只看該作者 | 小中大

三菱Q06H 觸摸屏是GP 2600, 設備是韓國做的，很變態！！

jonnyhsieh

系統整合

級別: VIP會員

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 564 個
工控威望: 1150 點
下載積分: 721 分
在線時間: 730(小時)
注冊時間: 2010-06-03
最后登錄: 2025-04-21
查看jonnyhsieh的主題 / 回貼

7樓發表于: 2010-06-05 11:12

只看該作者 | 小中大

GPPW監視狀態,查D3108第五個BIT的狀態.

chabeiyuwo

級別: 略有小成

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 99 個
工控威望: 224 點
下載積分: 450 分
在線時間: 120(小時)
注冊時間: 2009-03-02
最后登錄: 2024-02-20
查看chabeiyuwo的主題 / 回貼

8樓發表于: 2010-06-05 18:54

只看該作者 | 小中大

引用
引用第3樓cvlsam于2010-06-04 13:19發表的 Re:新手求助各位前輩：通過GP畫面里的操作位地址，在程序中為什么查找不 .. :
敝人認為：由于觸摸屏上的操作對象是位變量，D310805代表的是D3108的第5位。

您可以嘗試在PLC中查找D3108來看看。

Regards

同意，找D3108.4看看。

豪情

級別: 略有小成

發送短信
加為好友

9樓發表于: 2010-06-06 13:39

只看該作者 | 小中大

真搞不懂了，查D3108.5也是查不到。。有時間把整個程序傳上來，大家一起看看吧。。
觸摸屏畫面做的還可以。。

chabeiyuwo

級別: 略有小成

發送短信
加為好友
QQ聯系

10樓發表于: 2010-06-06 19:08

只看該作者 | 小中大

傳上來看看吧，大家一起研究下。

zengsixia

級別: 略有小成

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 86 個
工控威望: 231 點
下載積分: 515 分
在線時間: 105(小時)
注冊時間: 2008-03-13
最后登錄: 2025-07-07
查看zengsixia的主題 / 回貼

11樓發表于: 2010-06-14 23:18

只看該作者 | 小中大

可能GP用了腳本編程，一些簡單的邏輯通過HMI就實現了，GP的全局腳本很方便的！

«
