1、在項目管理窗口中雙擊“參數”下的“網絡參數”項




2、在彈出的“網絡參數”小窗口中再點擊“MELSECNET/NET”

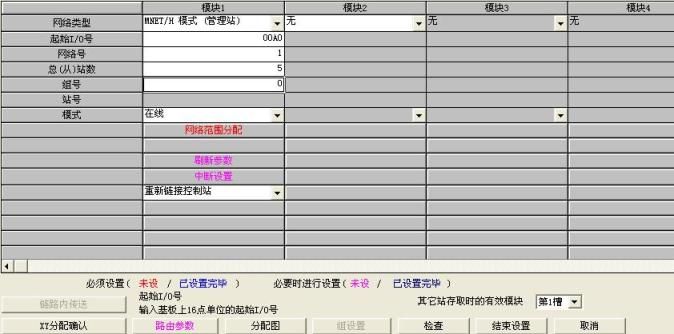

3、接著會出現網絡參數設置界面，H網所有有參數（站參數和刷新參數）都在此界面中設置。在一個站上最多可以放置四塊H網模塊，可以分別對這四個模塊進行設置，下面圖中所示最上面一行的“模塊1～4”就指的是這四個模塊。下面重點對其中的各項參數及設定方法介紹一下。




（1）  網絡類型




在下拉菜單選擇該站的站類型，管理站也就是主站，普通站也就是從站。

（1）  起始I/O號

設定H網模塊的起始I/O號，即H網模塊在基板上的位置。每個H網模塊占有32個I/O口的位置，把模塊I/O口起始地址的高2位填于此就可以了。如模塊占有0A00～0A1F，則模塊起始I/O 號就是0A。

（2）  網絡號

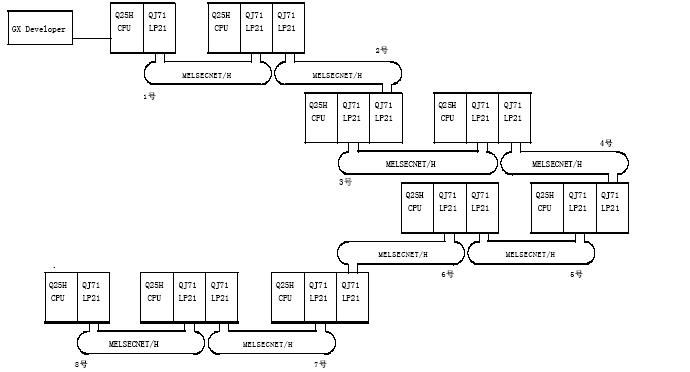

設定該站所在的網絡的編號。在一個H網通訊系統中，可以最多有239個H型環形網絡。




（4）  組號

一般設為0。

（5）  模式




設定該的工作模式，一般正常運行時設為“在線”模式。

（6）  網絡范圍分配

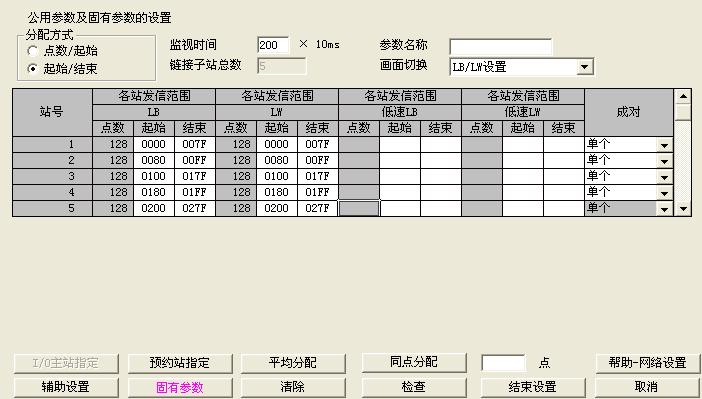

設定各站的鏈接刷新參數。因?yàn)橹辉谥髡局蟹峙涓髡镜逆溄铀⑿聟��?shù)，所以此界面只在主站網絡參數設定中出現。

設定時，先在“分配方式”中選定分配參數的方法，然后再在列表中分別設定各站的鏈接參數就可以了。
