工控人家園 三菱工控論壇 Q系列CC-Link的I/O分配問題

outsider0517

級別: *

發送短信
加為好友

精華主題: * 篇
發帖數量: * 個
工控威望: * 點
下載積分: * 分
在線時間: (小時)
注冊時間: *
最后登錄: *
查看outsider0517的主題 / 回貼

樓主發表于: 2008-10-18 17:41

只看樓主 | 小中大

CC-Link在進行I/O分配的時候，CC-Link外部接了I/O模塊，

是只給它分配32點就行了呢，還是要將外部的I/O模塊的點數也加上呢（比如說接了兩個16點的輸入模塊）？

如果還連接有中繼器的情況呢？（4個16點的輸入，4個16點的輸出，再接一個混合的輸入輸出模塊）

buyiwuxi

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 494 個
工控威望: 274 點
下載積分: 2836 分
在線時間: 81(小時)
注冊時間: 2008-05-31
最后登錄: 2024-11-16
查看buyiwuxi的主題 / 回貼

1樓發表于: 2008-10-18 18:55

只看該作者 | 小中大

參數在分配時設置一個起始，從起始開始每站32點

outsider0517

級別: *

發送短信
加為好友

精華主題: * 篇
發帖數量: * 個
工控威望: * 點
下載積分: * 分
在線時間: (小時)
注冊時間: *
最后登錄: *
查看outsider0517的主題 / 回貼

2樓發表于: 2008-10-18 21:25

只看該作者 | 小中大

怎么感覺你說了和沒說一樣啊？I/O模塊不是接在基板上的好不好，明白我的意思不？

CC-Link和和它相鄰的模塊各分配多少點？

mcl66666

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 90 個
工控威望: 211 點
下載積分: 2811 分
在線時間: 94(小時)
注冊時間: 2007-11-26
最后登錄: 2025-08-06
查看mcl66666的主題 / 回貼

3樓發表于: 2008-10-18 22:49

只看該作者 | 小中大

圖片：

1.QJ61BT11它佔16點.

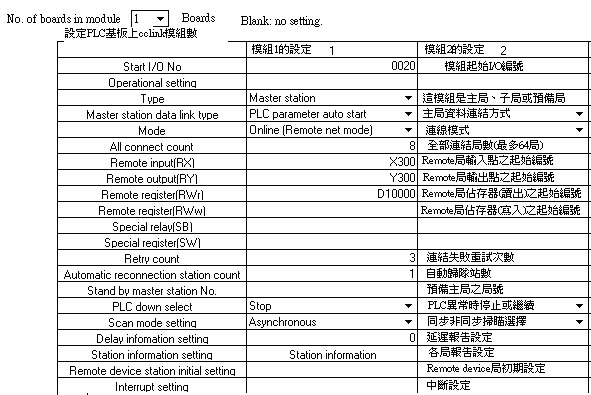

2.先設參數(起始RX,RY,RW)

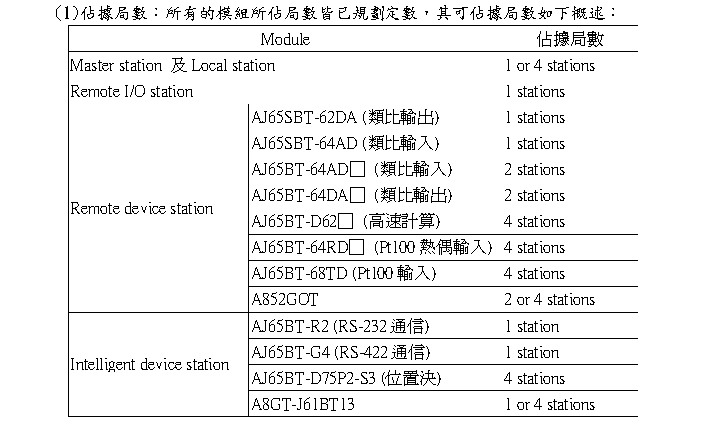

3.各模組有不同的Station數,1個Station中X/Y各佔32點,RWw/RWr各佔4點.
4.多看手冊吧.

outsider0517

級別: *

發送短信
加為好友

精華主題: * 篇
發帖數量: * 個
工控威望: * 點
下載積分: * 分
在線時間: (小時)
注冊時間: *
最后登錄: *
查看outsider0517的主題 / 回貼

4樓發表于: 2008-10-20 10:25

只看該作者 | 小中大

那在PLC參數的I/O分配設置中，是只考慮CC-Link的點數32點呢，還是要把外部接入的遠程I/O站的點數也算進去呢？

貌似樓上的是CC-Link的參數設置，我說的是PLC的參數設置哦

mcl66666

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 90 個
工控威望: 211 點
下載積分: 2811 分
在線時間: 94(小時)
注冊時間: 2007-11-26
最后登錄: 2025-08-06
查看mcl66666的主題 / 回貼

5樓發表于: 2008-10-20 21:06

只看該作者 | 小中大

引用
引用第4樓outsider0517于2008-10-20 10:25發表的 :
那在PLC參數的I/O分配設置中，是只考慮CC-Link的點數32點呢，還是要把外部接入的遠程I/O站的點數也算進去呢？

貌似樓上的是CC-Link的參數設置，我說的是PLC的參數設置哦

在PLC參數的I/O分配設置，不需考慮外部接入的遠程I/O站的點數.

本帖最近評分記錄：

下載積分:+2(outsider0517) 熱心助人!

outsider0517

級別: *

發送短信
加為好友

精華主題: * 篇
發帖數量: * 個
工控威望: * 點
下載積分: * 分
在線時間: (小時)
注冊時間: *
最后登錄: *
查看outsider0517的主題 / 回貼

6樓發表于: 2008-10-21 09:46

只看該作者 | 小中大

知道了，謝謝！
