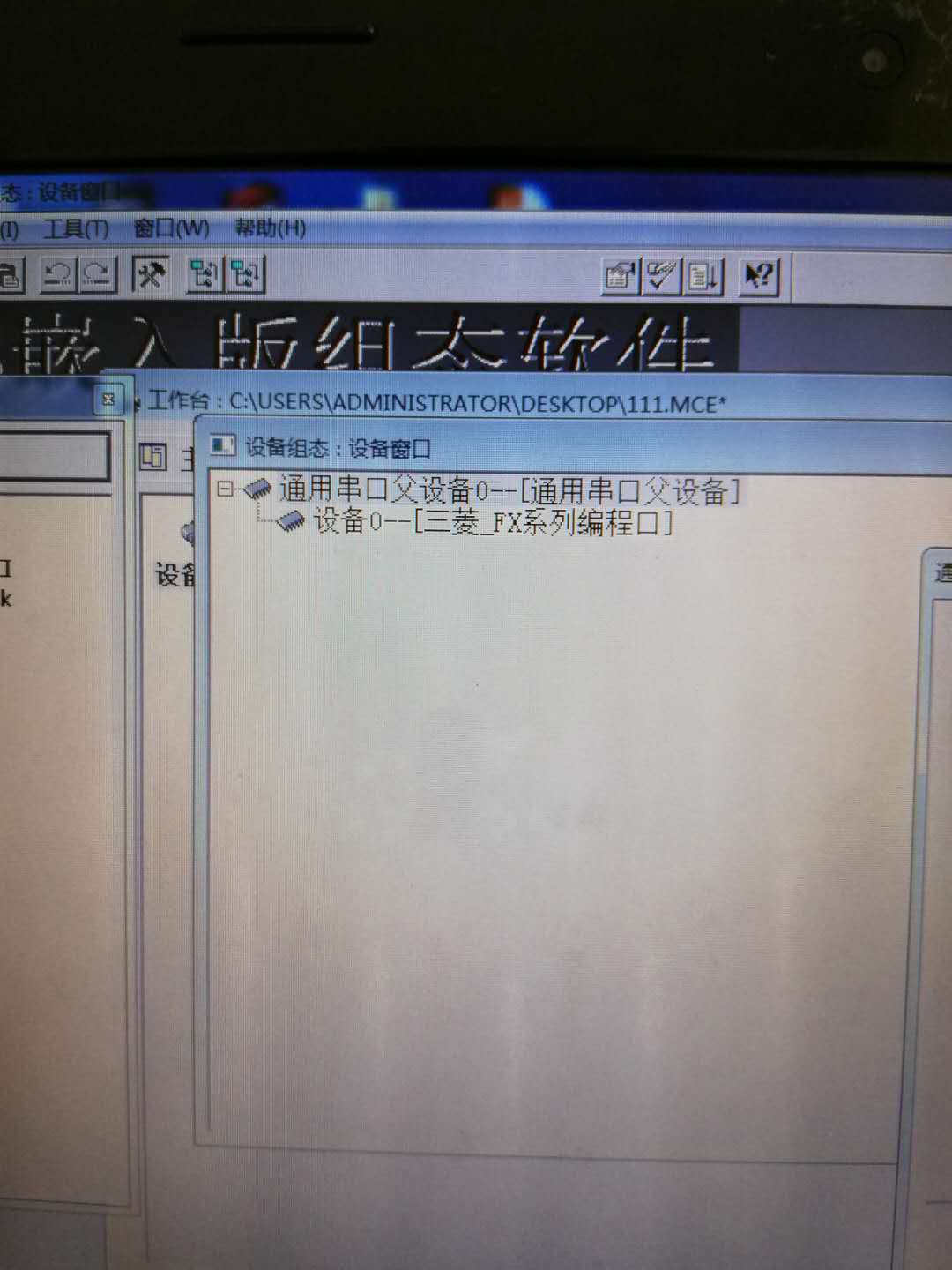

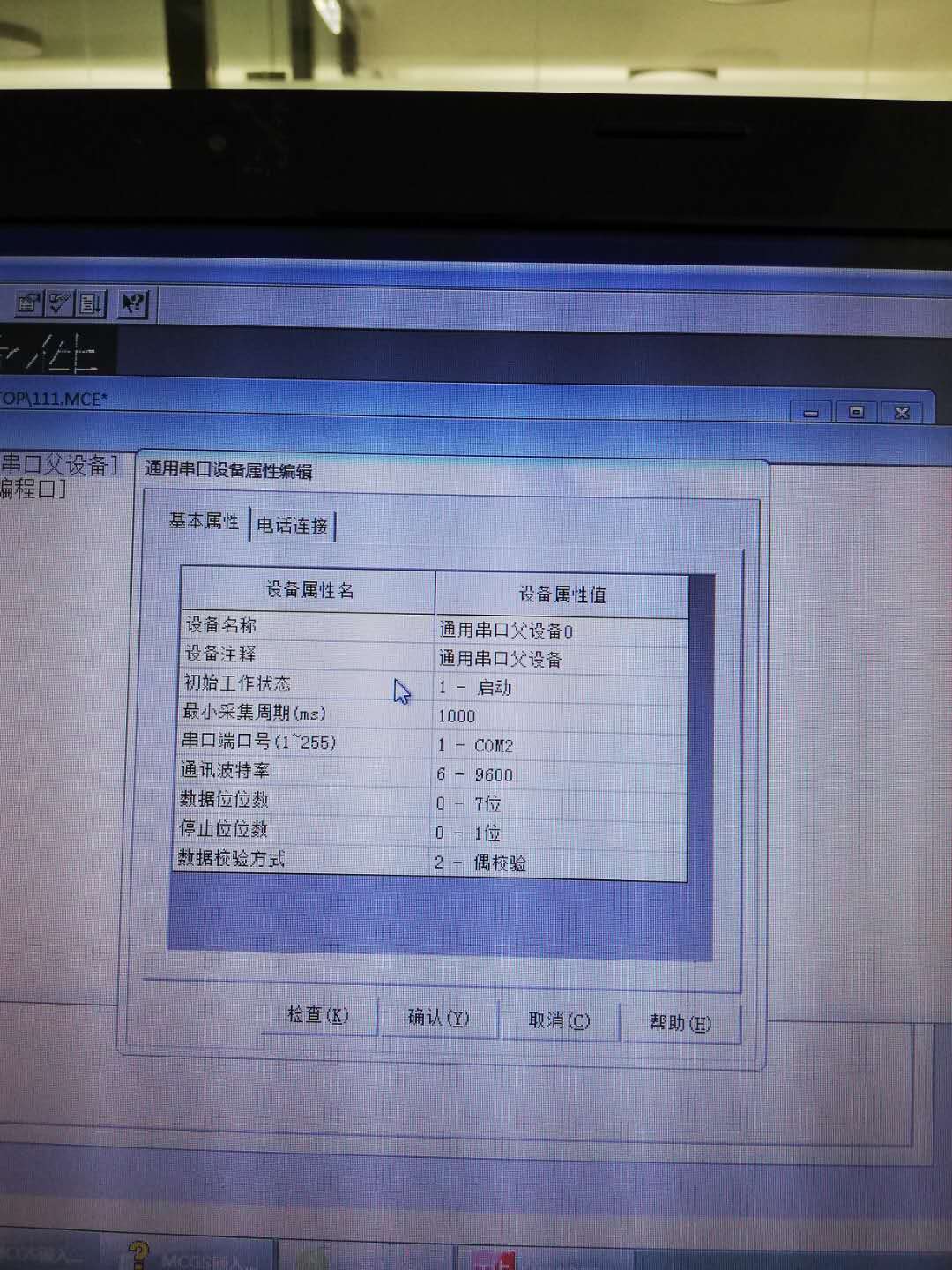

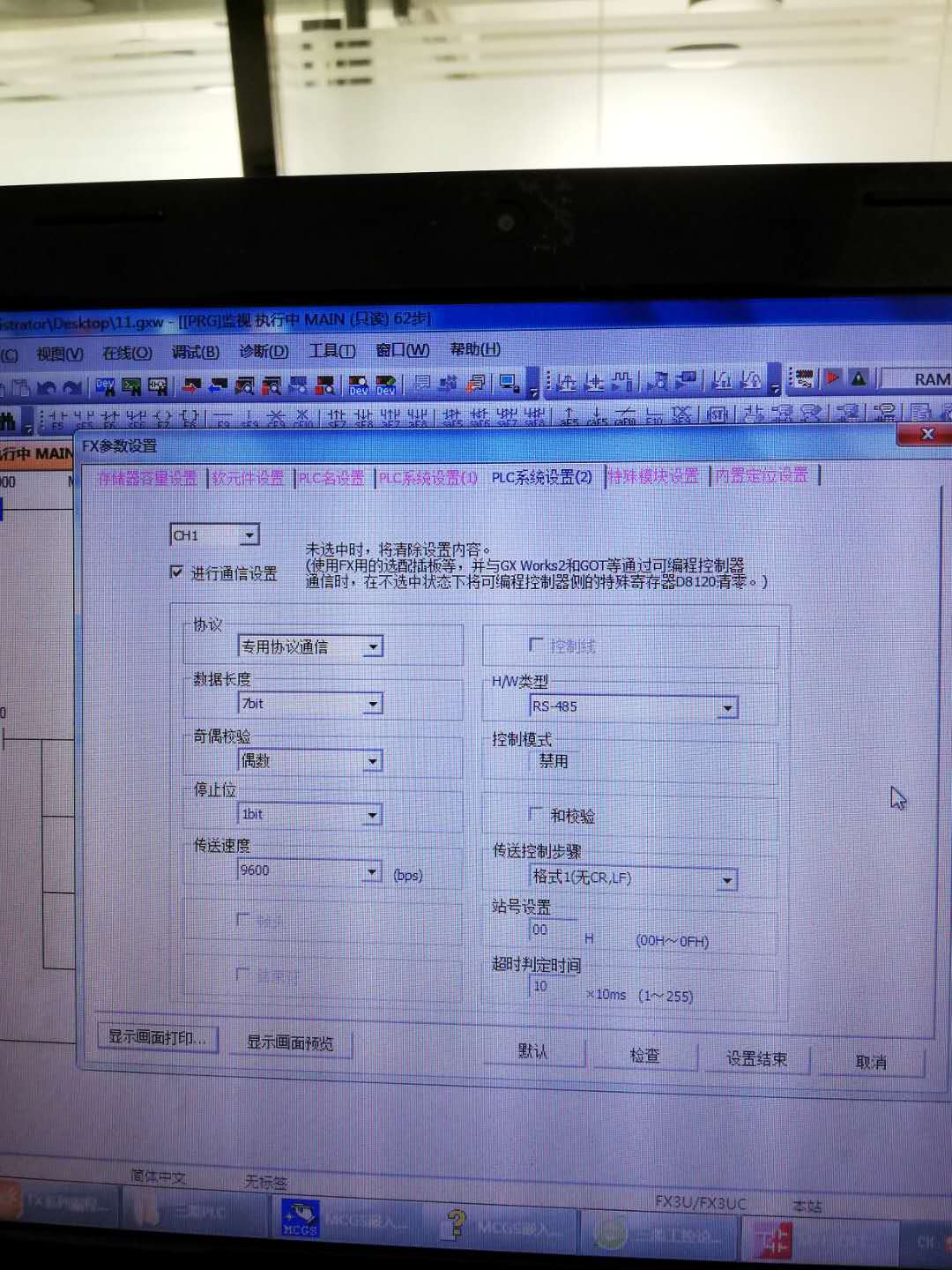

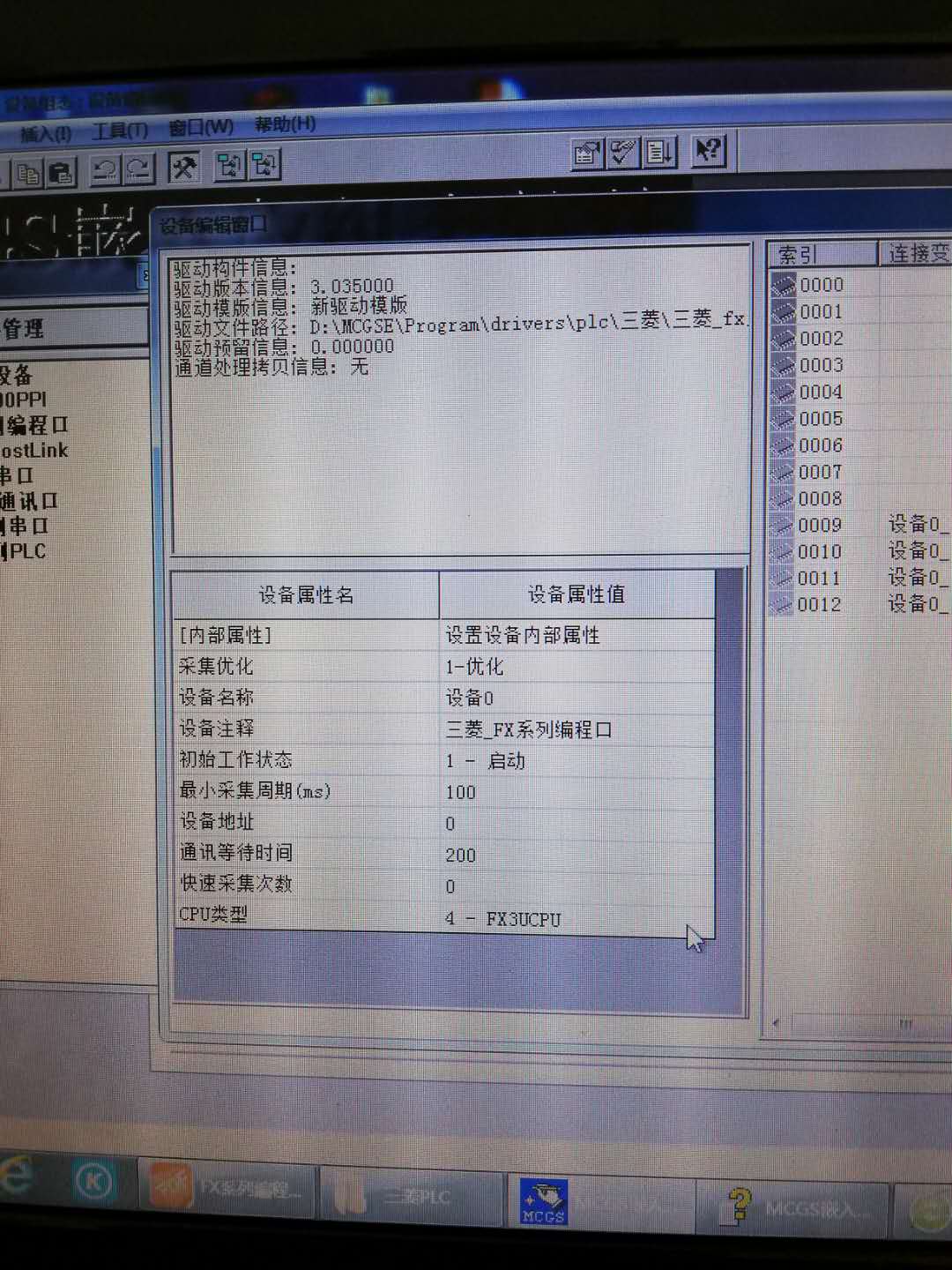

三菱FX3U與昆侖通泰485通訊不上問題，昆侖通泰腳位 7+、8-    三菱485模塊RDA與SDA短接連接到屏7+， RDB與SDB短接連接到屏8-通電后RD指示燈閃爍，但是就是通訊不上，請各位幫忙分析一下，官網的人也說不清楚，大家多多指點，謝謝。屏設置、PLC設置如圖：

為什么不用編程口通訊啊。

手冊后面有接線圖吧.

搞好了?什么原因

一般都是額外買個FX-USB-BD的通訊板來調試，自帶通訊口用來連HMI

同樣求解三菱3UPLC與昆侖通泰觸摸屏通訊不上的問題，
通訊線制作：   MSGS                                  FX5U
                                         7                                  RDA   SDA  短接
                                         8                                   RDB  SDB  短接
我就這么接而且485BD板也有一個燈在閃，但就是實質上沒通訊上，兩端的校驗波特率停止位都設置一致了。
    有知道的大神麻煩告知一下小弟。小弟在此拜謝了。我微信136126080

昆侖通態是比較坑，不差那一點錢的話還是維綸比較好用

謝謝樓主，我收藏了

問題怎么解決的？

昆侖通態和FX-3U-BD的RS485通訊不成功是因為昆侖通態在設備組態時候的驅動選擇錯了。
解決辦法：1，通用串口父設備     串口端口號 -COM2 、波特率- 19200、數據位-8位、停止位-1位、數據校驗方式 -偶校驗
                     2，設備0-三菱FX_串口系列串口  （注意：這個是重點，安裝的軟件里默認只有三菱FX_系列編程口，你們都是錯在這里。點擊設備管理，選擇PLC-三菱-FX系列串口，增加的選定設備里。）
                     采集優化-優化、設備名稱-設備0、設備注釋-三菱FX_系列串口、初始工作狀態-啟動、最小采集周期-100、設備地址-0、通訊等待時間-200、快速采集次數-0、協議格式-協議1、是否校驗-不求校驗、PLC類型-FX2N
PLC通訊設置：PLC設置系統2---CH1---進行通訊設置 打√---專用協議通訊----8Bit---偶數---1Bit--19200----RS485---禁用---和校驗（不選）---格式1（無CR/LF）--00--1
       按以上設置好，把程序傳到設備后斷電重啟。成功后麻煩來謝謝我，雷鋒也是需要動力的。

謝謝指導，三菱的485通信還真沒有用過了。

用三菱fx3u自帶的RS422編程口通訊，可以在淘寶買一根成品電纜，根據MCGS觸摸屏的返回值0表示通訊正常，1表示沒有通訊上，很容易跟fx3u通訊上。
