請教一下雙線圈電磁閥控制氣缸的程序編寫，觸摸屏上用一個按鈕控制，急急急-----------------------兩位五通雙電控電磁閥

引用

引用樓主562981555于2021-11-04 10:01發表的 雙線圈電磁閥控制氣缸 :
請教一下雙線圈電磁閥控制氣缸的程序編寫，觸摸屏上用一個按鈕控制，急急急

3位閥用一個按鈕？

用常開控制一個電磁閥，常閉控制另一個電磁閥

一個電磁閥帶電時候另一個不帶電。

引用

引用樓主562981555于2021-11-04 10:01發表的 雙線圈電磁閥控制氣缸 :
請教一下雙線圈電磁閥控制氣缸的程序編寫，觸摸屏上用一個按鈕控制，急急急-----------------------兩位五通雙電控電磁閥

你再急也沒用！
先說你想要怎么樣的動作？
雙頭電磁閥，若是用于氣缸，通常是哪頭得電，就切換到哪頭，通電1秒就可以，

LDP M200   FF M300
LDP M300   SET M350   RST M351
LDF M300   RST M350   SET M351
LDM350       OUT Y10
LDM351        OUT Y11

M200----HMI按鈕
M350----控制得電
M351----控制失電

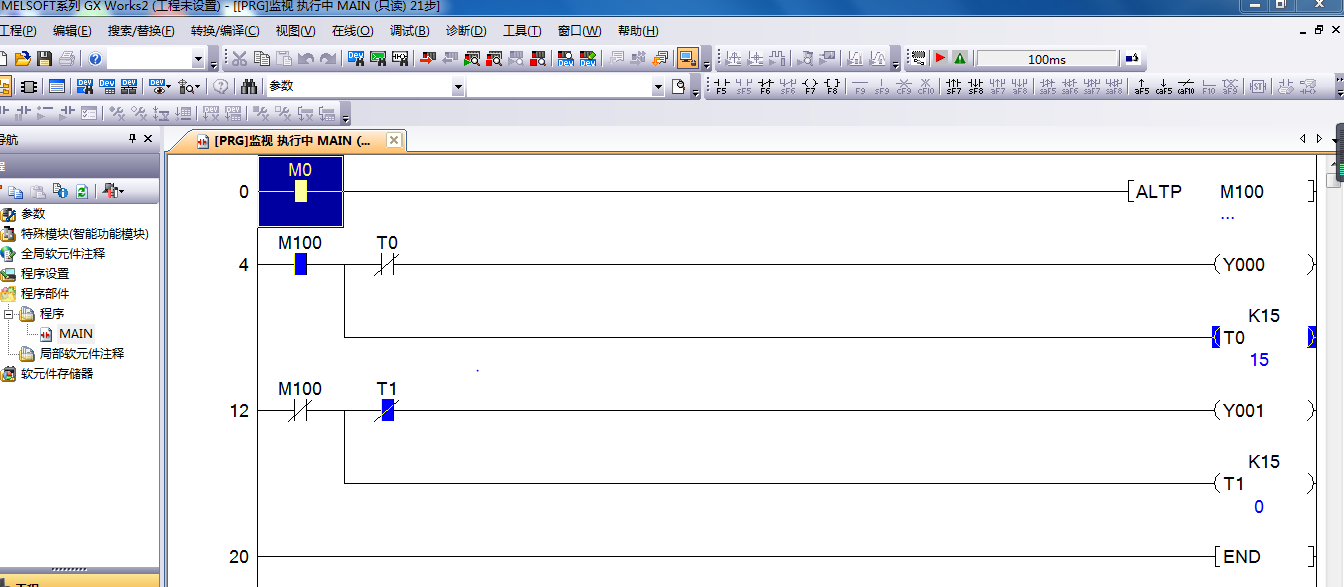

參考一下，按一下M0，氣缸進，再按一下M0，氣缸退；加上T0，T1，讓線圈通1.5秒斷電，省電而已，不用也可。

如果是2位的，單線圈不行嗎？
