工控人家園 三菱工控論壇 三菱plc通訊歐姆龍E5CC報警地址是哪個？

黎廣任

每天一小步天天都有新高度

級別: 探索解密

發送短信
加為好友

精華主題: 0
發帖數量: 77 個
工控威望: 141 點
下載積分: 2616 分
在線時間: 191(小時)
注冊時間: 2019-07-18
最后登錄: 2025-07-13
查看黎廣任的主題 / 回貼

樓主發表于: 2021-04-13 17:42

只看樓主 | 小中大

圖片：

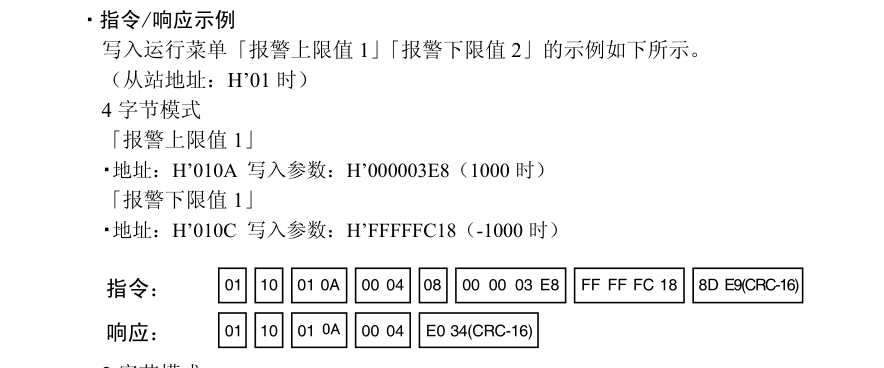

歐姆龍E5CC報警輸出SUB1和SUB2地址讀出來不知道是哪個，如何轉成m輸出？

附件：

三菱plc通訊歐姆龍E5CC溫控.zip (174 K) 下載次數:55
網站提示: 請不要用迅雷下載附件，容易出錯

光明左使

級別: 論壇先鋒

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 148 個
工控威望: 1045 點
下載積分: 7091 分
在線時間: 91(小時)
注冊時間: 2019-07-27
最后登錄: 2024-11-19
查看光明左使的主題 / 回貼

1樓發表于: 2021-04-14 09:26

只看該作者 | 小中大

警報輸出溫控器上不是直接有觸點嗎？再者你溫度值都讀出來了，上下限報警自己在PLC里面也可以直接比較就好了。

黎廣任

每天一小步天天都有新高度

級別: 探索解密

發送短信
加為好友

2樓發表于: 2021-04-14 10:08

只看該作者 | 小中大

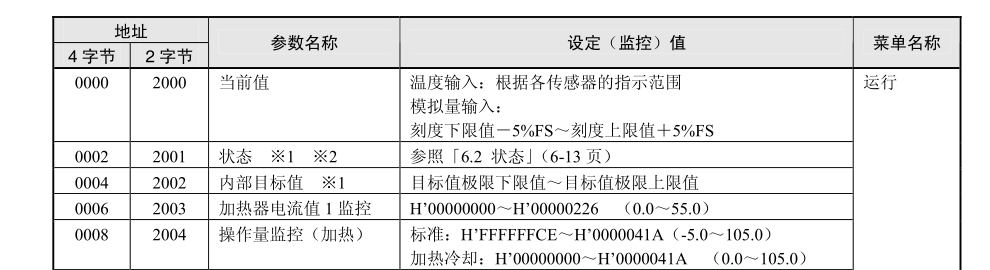

我不知道溫控表讀出來的狀態1（4字節H0002）放在哪個寄存器上，是放在寄存器D6幾上？

zhaoliguo

級別: 論壇先鋒

發送短信
加為好友

精華主題: 0
發帖數量: 121 個
工控威望: 1139 點
下載積分: 1218 分
在線時間: 171(小時)
注冊時間: 2015-01-14
最后登錄: 2025-07-21
查看zhaoliguo的主題 / 回貼

3樓發表于: 2021-04-16 13:07

只看該作者 | 小中大

引用
引用樓主黎廣任于2021-04-13 17:42發表的三菱plc通訊歐姆龍E5CC報警地址是哪個？ :
歐姆龍E5CC報警輸出SUB1和SUB2地址讀出來不知道是哪個，如何轉成m輸出？

編程要寫明注釋這樣大家才看明白，才幫到你

光明左使

級別: 論壇先鋒

發送短信
加為好友
QQ聯系

4樓發表于: 2021-04-16 13:21

只看該作者 | 小中大

引用
引用第2樓黎廣任于2021-04-14 10:08發表的 :
我不知道溫控表讀出來的狀態1（4字節H0002）放在哪個寄存器上，是放在寄存器D6幾上？

你截的圖上不是寫了嗎，報警1-3對應b12-14位

xuxulaifeng

級別: 探索解密

發送短信
加為好友

精華主題: 0
發帖數量: 31 個
工控威望: 122 點
下載積分: 637 分
在線時間: 44(小時)
注冊時間: 2015-01-03
最后登錄: 2024-02-04
查看xuxulaifeng的主題 / 回貼

5樓發表于: 2021-04-16 18:47

只看該作者 | 小中大

按你的寫法，狀態1應該是D53,狀態2是D54，D53.C是報警1，D53.D是報警2，D53.E是報警3

17312588730

級別: 探索解密

發送短信
加為好友

精華主題: 0
發帖數量: 129 個
工控威望: 170 點
下載積分: 98613 分
在線時間: 139(小時)
注冊時間: 2019-05-27
最后登錄: 2025-08-03
查看17312588730的主題 / 回貼

6樓發表于: 2021-05-12 16:16

只看該作者 | 小中大

走rtu 通訊。當前值與設定值作比較就可以做溫度上下限報警。也可以直接加在E5CC引腳上
