有點暈
      已知溫度變送器是0-400度，輸出電流是4-20MA的，  用的是FX2N-2AD的模塊，對應數字量0-4000
   現在PLC內的監控值是193，  想知道，實際的溫度值是多少？我是這樣算的，不知道對不對，大神出來明釋一下吧。

                       4000/400=193/X     X=19.3度，       實際溫度19.3度，用萬用表測得的電流是4.9mA,     可是又有人說，還要減掉4MA的誤差值，我想問這4MA的誤差值，哪來的，不是4-20MA對應0-4000了嗎。

是不是說FX2N-2AD出廠是0-10V對應0-4000的，   如果不調整增益偏置，直接用4-20MA電流輸進去，就會有4MA的誤差值，是這意思嗎,各路大神們，明釋一下，越詳細越好。

   另外電流是4.9MA能對應19.3A嗎，     4.9-4/20-4*400=22.5度，    這樣就又相差3.2度了，真是搞的暈頭轉向了。

來個大神指點一下吧，

0~400度 = 0~4000(數) = 4~20mA

400-0 = 400度   4000-0 = 4000(數)    20-4 = 16mA

400 / 4000 = 0.1 度/(數)
0.1 度/(數) * 193(數) = 19.3度

16/4000 = 0.004 mA/(數)
0.004 mA/(數) * 193(數) = 0.772mA
0.772mA+4mA = 4.772mA ------------------>用表測得的電流

變送器是0-400° 輸出4-20MA  你模擬量輸入模塊選4-20MA模式，對應數值0-4000.

0°對應0 400°對應4000.

把寄存器中的數值乘你一個數值對應的溫度值.就能知道你現在的實際溫度是多少了.

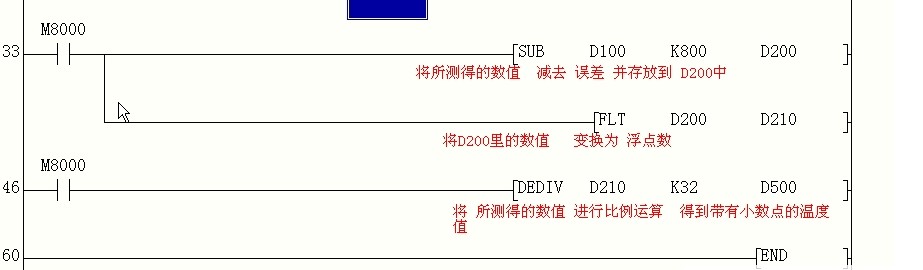

感謝兩位大俠的解答，小弟還有一事不明了，在網上看到的這個程序，為什么要減掉K800，  是不是出廠0-10V，沒有調整整過偏置和增益，在程序里面做個減法運算？？？

這個你要看是4~20對應0~4000還是0~20對應0~4000，

要不要減800取決于你是用電流輸入還是電壓輸入

如果我用4-20MA電流輸入，按原來出廠的0-10V電壓的調校，那就要減掉K800，是這樣嗎？？如果我用電流4-20MA輸入，調整了偏置和增益 讓4-20MA對應起來0-4000，這樣就不用減了，是這我樣的理解嗎？？？

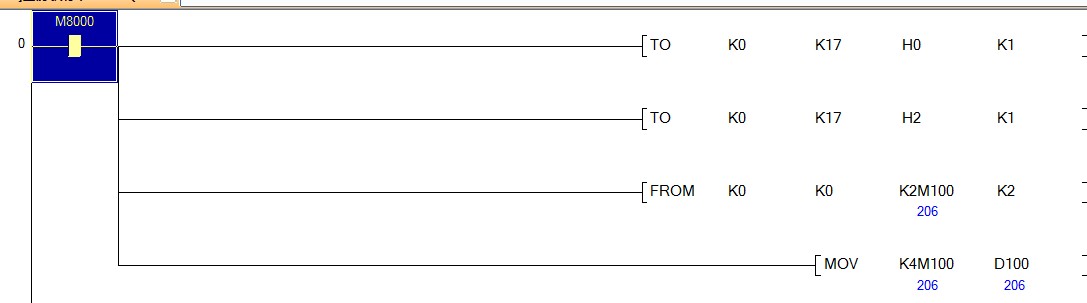

你好樓主，請問這個206這個數對不對？怎么和人家的不一樣？人家的采集過來的都是1000多的數怎么我們采集過來的都才幾百？求解釋
