三菱PLC（用FX1n-485-BD）與威綸通（MT6070iH）通訊 ---
三菱PLC只有一個通訊口，在和觸摸屏通訊和編程時無法同時應用，拔來拔去非常麻煩，現增加1個485BD通訊口用于和觸摸屏通訊，編程口用于調試程序。
但現在的情況是：電腦和PLC通訊正常，屏的程序可以在線模擬；電腦和屏通訊也正常，屏程序可以下載到屏里面去；但就是PLC和屏的通訊不正常，屏上一直提示PLC無響應。求高人指教一下！

建議加422-BD

同意樓上的建議

玩過FX2N、1N的485BD板，都很煩人，與變頻器，返回的數據出錯的機率蠻大。后來換3U的，那才叫穩定。

參數---PLC系統設置    試下

好像FX1S不支持擴展通訊口，

1、FX1s支持使用擴展功能板。
2、你得畫出連接的通訊電路圖，否則別人不知道線路是否正確。線路沒有超過50m，可以不用終端電阻，電磁干擾不惡劣的情況，可以不接SG端。
3、PLC的參數是怎么設置的？廠家會在說明書中給出485通訊時的設置要求，是否按廠家的要求來做的。
4、屏的參數是怎么設置的？是否按照廠家的要求來做的。5、畫面上的按鈕、指示燈、輸入輸出域是怎么組態的？
只給個局部的照片，無法做出判斷到底是哪個地方沒做對！

你嘗試一下兩線制可不可以       PLC參數設置為專用協議  通訊參數看情況設值   不可以的話打給三菱客服

選擇 專用協議通訊      速率 9600   E   7    1     勾485  和效驗   格式1

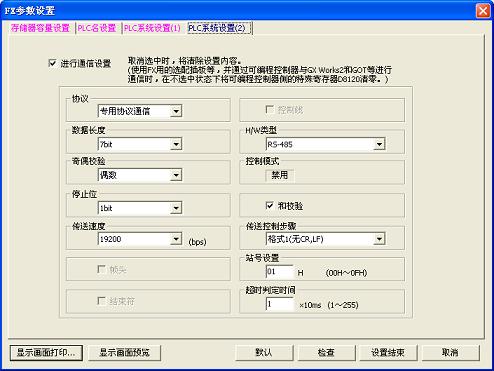

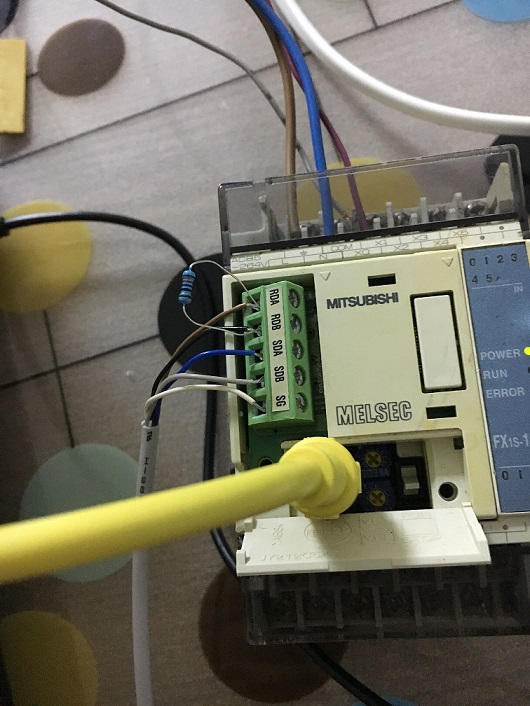

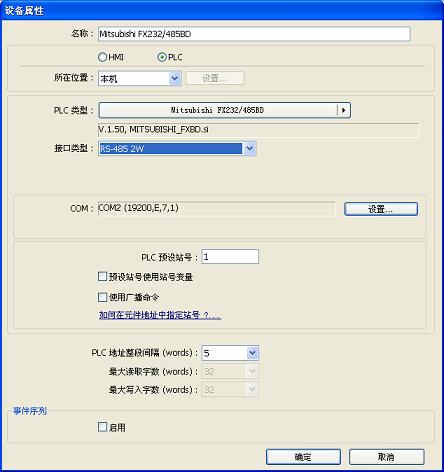

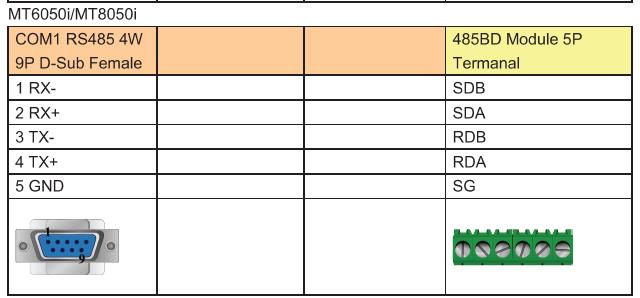

重新編輯了圖片，增加HMI設定圖片和PLC通信參數圖片；以及通訊線的圖片。
有個疑問：在威屏HMI中如果選485模式就只能用COM2口，如果變成COM1口就自動選成232模式了，是這樣嗎？
連接后屏出現錯誤警報：PLC無響應。PLC上485-BD模塊沒有LED亮或閃爍。什么反應都沒有。真是奇怪了！

9600試一下。雖然說三菱的編程口波特率是自適應，

買一塊422BD板就就解決了，簡單實用
