工控人家園 三菱工控論壇 J4 驅動器設定

yoyo2001426

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 231 個
工控威望: 469 點
下載積分: 3522 分
在線時間: 169(小時)
注冊時間: 2017-04-23
最后登錄: 2025-07-28
查看yoyo2001426的主題 / 回貼

樓主發表于: 2019-10-04 11:56

只看樓主 | 小中大

各位師傅，我手邊有2軸實體軸，一個虛擬軸，由1個虛擬軸來控2個實體軸，

而目前兩個實體J4驅動器一直顯示1A.2的Erro Code，我該從哪邊設定

小侯

級別: 工控俠客

發送短信
加為好友

精華主題: 0
發帖數量: 482 個
工控威望: 2612 點
下載積分: 9084 分
在線時間: 514(小時)
注冊時間: 2008-10-17
最后登錄: 2025-07-25
查看小侯的主題 / 回貼

1樓發表于: 2019-10-05 09:19

只看該作者 | 小中大

照這個錯誤碼來看應該是設定類型錯誤的問題

yoyo2001426

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 231 個
工控威望: 469 點
下載積分: 3522 分
在線時間: 169(小時)
注冊時間: 2017-04-23
最后登錄: 2025-07-28
查看yoyo2001426的主題 / 回貼

2樓發表于: 2019-10-08 08:27

只看該作者 | 小中大

引用
引用第1樓小侯于2019-10-05 09:19發表的 :
照這個錯誤碼來看應該是設定類型錯誤的問題

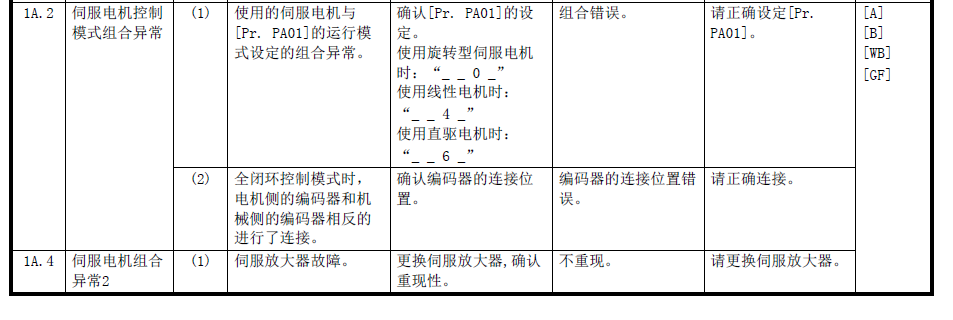

[attachment=237594]

我這邊有設定了，目前是跑1A.1，
但是我軸數虛擬軸(0) 、實體軸(1)、實體軸(2)，
我設定這樣的軸數一樣是跳1A.1或者是Ab，
在QD77模組里面監控是顯示2060的錯誤碼

yoyo2001426

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 231 個
工控威望: 469 點
下載積分: 3522 分
在線時間: 169(小時)
注冊時間: 2017-04-23
最后登錄: 2025-07-28
查看yoyo2001426的主題 / 回貼

3樓發表于: 2019-10-08 13:25

只看該作者 | 小中大

請問各位師傅，目前驅動器與QD77 已經能正常SERVO ON 了但是只要任何一軸啟動(包含吋動)QD77 都會顯示106的異常代碼，請問我哪邊有設定錯誤

daizhi

一師一地一時一法

級別: VIP會員

發送短信
加為好友

精華主題: 0
發帖數量: 1470 個
工控威望: 1376 點
下載積分: 3901 分
在線時間: 2976(小時)
注冊時間: 2007-05-31
最后登錄: 2023-11-27
查看daizhi的主題 / 回貼

4樓發表于: 2019-10-08 15:41

只看該作者 | 小中大

看下軸停止信號Y4Y5

yoyo2001426

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 231 個
工控威望: 469 點
下載積分: 3522 分
在線時間: 169(小時)
注冊時間: 2017-04-23
最后登錄: 2025-07-28
查看yoyo2001426的主題 / 回貼

5樓發表于: 2019-10-08 16:30

只看該作者 | 小中大

忘記說使用QD77MS16，停止訊號沒有問題

yoyo2001426

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 231 個
工控威望: 469 點
下載積分: 3522 分
在線時間: 169(小時)
注冊時間: 2017-04-23
最后登錄: 2025-07-28
查看yoyo2001426的主題 / 回貼

6樓發表于: 2019-10-08 18:57

只看該作者 | 小中大

忘記說使用QD77MS16，停止訊號沒有問題

想順便詢問一下各位師傅，QD77 ALM CODE 106 是為何原因才會出現

小侯

級別: 工控俠客

發送短信
加為好友

精華主題: 0
發帖數量: 482 個
工控威望: 2612 點
下載積分: 9084 分
在線時間: 514(小時)
注冊時間: 2008-10-17
最后登錄: 2025-07-25
查看小侯的主題 / 回貼

7樓發表于: 2019-10-09 09:04

只看該作者 | 小中大

QD77MS 錯誤碼106是啟動時停止信號ON
在手冊的16章有

yoyo2001426

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 231 個
工控威望: 469 點
下載積分: 3522 分
在線時間: 169(小時)
注冊時間: 2017-04-23
最后登錄: 2025-07-28
查看yoyo2001426的主題 / 回貼

8樓發表于: 2019-10-09 11:05

只看該作者 | 小中大

我目前只要同動控制啟動，QD77就會跳106的錯誤，摸不著頭緒，為何一開同動控制(Cd.380)就會跳出錯誤
