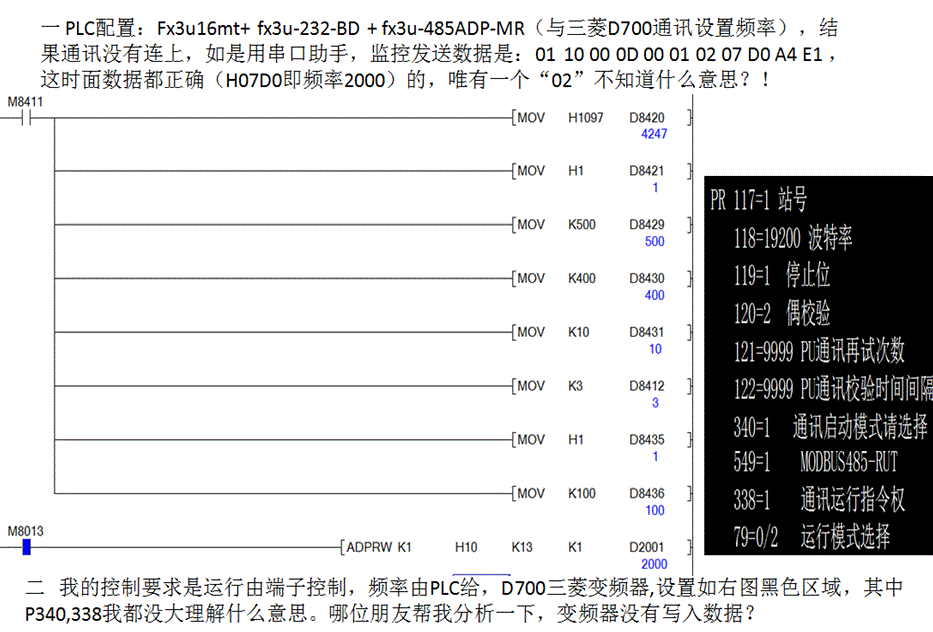

1   FX3U-485APT-MB與 D700變頻器通訊不上：我設置的頻率是2000于是我用串口助手讀取了發的數據： 01 10 00 0D 00 01 02 07 D0 A4 E1  我的理解依次是  01變頻器站號 ， 10是寫入數據命令 ， 00 0D 三菱變頻器的頻率設定地址，00 01 寫入寄存器的個數為1，07 D0則是我設定的頻率2000，
A4,E1是CRC校驗，除了那個 02我不明白什么意思。只是感覺這個串數據好像沒有問題
     2 D700變頻器我設置如圖片描述，P340，P79,P338這三個數好像相互關聯，看的很費勁。網絡運行就指485通訊，PU是不是就是本機面板操作運行哩

02兩個字節

沒看出問題，檢查下接線

是PLC 的SDA接變頻的RDA  PLC的RDA 接變頻的SDA  PLC的 RDB 接變頻的SBD  PLC的SDB接變頻的RDB

還要撥電阻到110檔

因為是調試程序在家里做實驗，我只給L1,L2供電380V（變壓器220轉380V），變頻器是沒有帶電機的，是不是三相電壓不滿足條件或沒在帶負載就無法運行了的原因呢？！

06寫人一次數據

1.重試次數  D8412應該是D8432  第二個通道
2.定義的通訊格式D8420 =H1097  數據長度8位  停止位1位  偶校驗   那么變頻器也要設置成一樣   變頻器的PR119應該設置為0
  設置為1的話 停止位就變成2位了

希望能幫到你

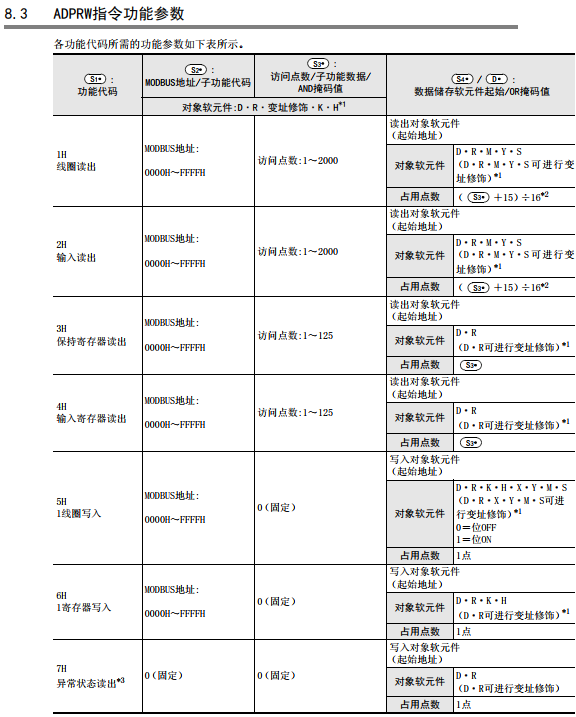

1 上面所說的問題，PLC程序  ADPRW K1 H10 K13  K1 D2001 不能給變頻器寫頻率，各位熱心朋友提供了許多建議我都試了一遍，如用H6作為寫指令，還換了通訊網線都不行。后面只在變頻器那一端用網線，4線485線并接，問題就解決了。我還在納悶，這終端電阻還加不加。（之前沒用過三菱變頻器，其實我是想把事兒往好的做，按說明書的意思必須要這種一拖二的網絡分配器，多個變頻器，一個一個分下去，最后一個加終端電阻）。

2 于是四個變頻器，分四個站號，四線制接線方法，直接在485通訊口并著，寫頻率均正常。

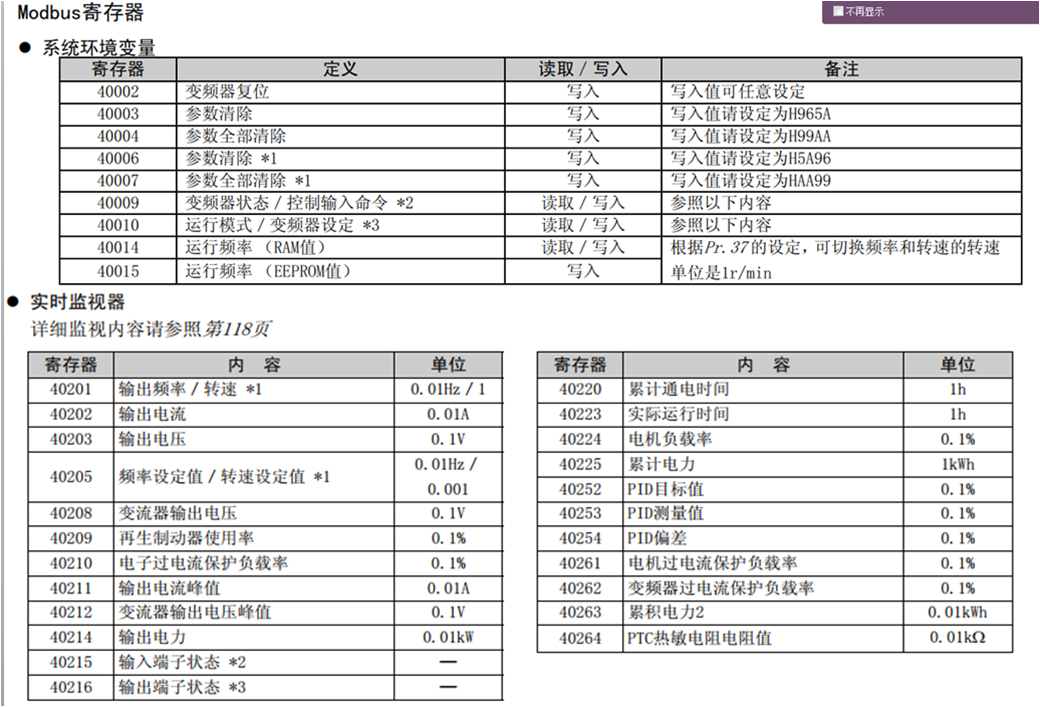

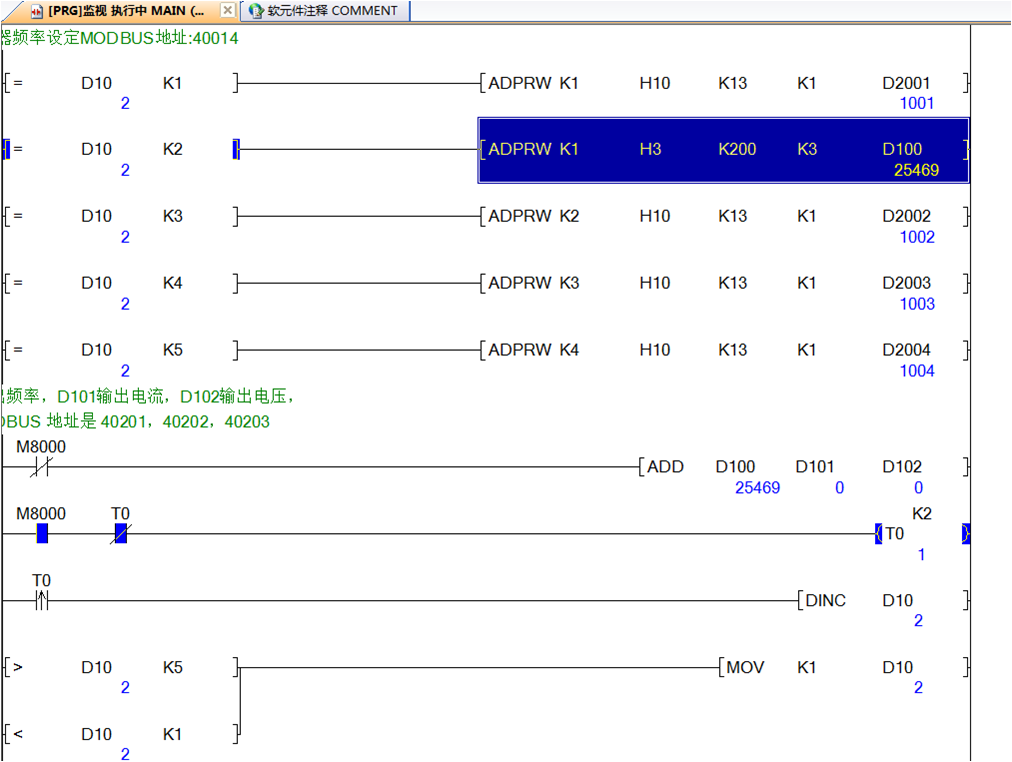

3 最后，我加了一個功能，ADPRW K1 H3 K200 K3 D100讀取頻率，電流，電壓，相應的MODBUS地址40201，40202，40203。相應地址算法是MODBUS地址-40001=設置地址，如讀頻率輸出地址就時40201-40001=200，確又讀取不出來，難道H3用錯了嗎改H4讀取也不行，唉
