發送01 06 00 00 00 c8 88 5c 該怎么編啊？


RS D401 K8 D500 K0
MOV H1 D401
MOV H6 D402

怎么調試助手接收的是00 01 00 06 00 00

M8161 置ON

學習

為什么我感覺你接收到的應該是01 00 06 00 00 00 00呢？

發送時上下位元要注意
三菱plc
mov H0601 D401
MOV H0 D402
MOV HC800 D403
MOV H5C88 D404
RS D401 K4 D500 K2

引用

引用第4樓lin10663于2017-12-31 20:27發表的  :
發送時上下位元要注意
三菱plc
mov H0601 D401
MOV H0 D402
MOV HC800 D403
.......

學習了！····

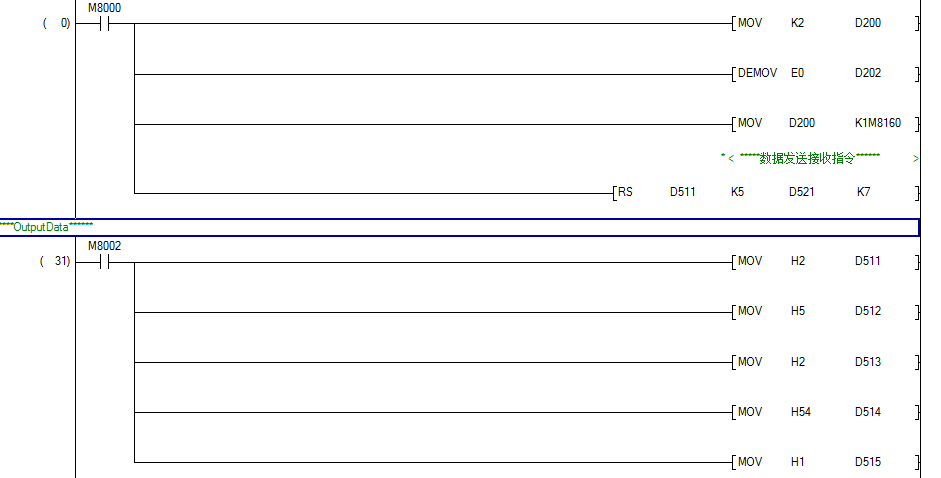

這是我寫的一個測試類的小程序，數據發送部分，由于數據發送的是奇數個，所以特殊繼電器置ON M8161，另外串口助手的通信參數和數據收發的格式要正確 基本都是HEX16位

RS指令 ，
最近看一個程序就是用 RS指令( FX3U ) 與 PC 串口通訊 。
其實，也沒什么特別設置。
1. 設定 通訊相關的 軟元件
   1.1     M8161 置一 ，因?yàn)?它是用 8位模式
   1.2     MOV h00D1 到 D8120 , 這是 通訊格式 設定字
            這臺PLC 居然用波特率115200與PC 通訊。
            所以 高字節是 D

2.
     RS 指令則 常激活狀態，用 M8000
RS 指令中定義好 發送的 字 的首地址 ，發送的字的 個數
RS 指令中定義好 接收的 字 的首地址 ，接收的字的 個數

3.
實際 發送 則再 激活 M8122
實際 接收 則再 激活 M8123
