大家好~

小弟目前用的是FX1S配FX1N-1DA-BD，要用來控制直流馬達運轉，我用D26轉移數值給D8114輸出模凝量給轉速控制卡
然後用測試轉速的校正儀器去測量，根據給的數值再搭配測量轉速器，會測量我直流馬達是多少rpm
M8114是用電壓輸出
現在想知道如何不用靠轉速器去測量就可以計算出我馬達的rpm呢?就是我給D8114多少數值就可以知道現在是多少rpm
這樣的程式該如何編寫?

或者有零件可以顯示現在多少rpm的嗎?

再這先謝謝了!!

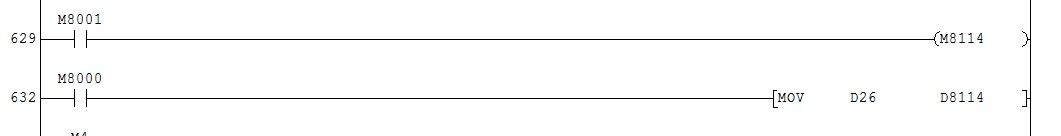

程式編寫如圖

在馬達上安裝一個碼盤，只開一個缺口，再用一個光電傳感器檢測，程序用 [SPD X1（Sensor k1000 D100]檢測轉速，SPD 命令可以查一下手冊，sensor 接在PLC高速計數輸入點；
或者可以測一下電壓，在測定一下轉速，用測速器測一下，多測幾組數據，一般應該是線性的關系，就知道電壓對應的轉速了
個人意見，僅供參考了

一樓正解

引用

引用第1樓bean429于2013-11-02 21:12發表的  :
在馬達上安裝一個碼盤，只開一個缺口，再用一個光電傳感器檢測，程序用 [SPD X1（Sensor k1000 D100]檢測轉速，SPD 命令可以查一下手冊，sensor 接在PLC高速計數輸入點；
或者可以測一下電壓，在測定一下轉速，用測速器測一下，多測幾組數據，一般應該是線性的關系，就知道電壓對應的轉速了
個人意見，僅供參考了

大大提供的SPD，小弟有看書過
礙於我用的PLC是MR不是MT的...所以指令不能用

不過第二種方式有想過，但還沒去證實....正在放假中...
