工控人家園 三菱工控論壇 剛開始學PLC，編了星三角和正反轉的程序，請大家指點

«
1
2
»
Pages: 1/2 Go

fanlank

級別: 探索解密

發送短信
加為好友

精華主題: 0
發帖數量: 18 個
工控威望: 193 點
下載積分: 1688 分
在線時間: 33(小時)
注冊時間: 2013-03-17
最后登錄: 2015-08-27
查看fanlank的主題 / 回貼

樓主發表于: 2013-09-24 21:43

只看樓主 | 小中大

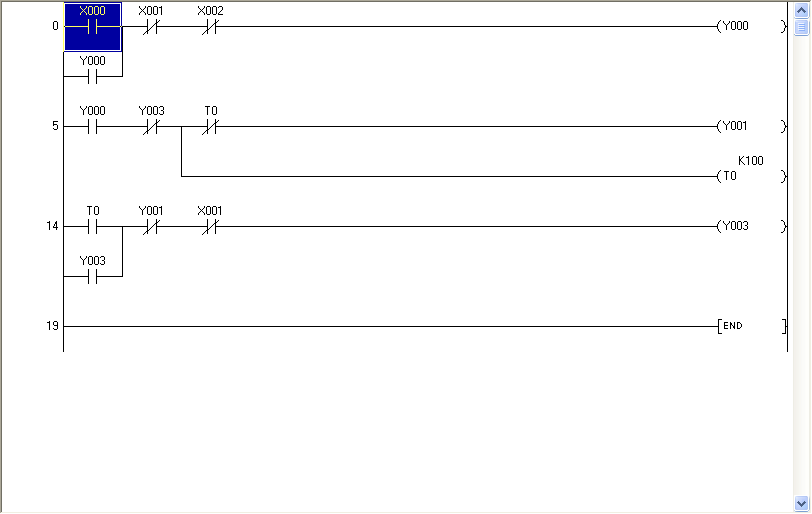

請大家指點：x0啟 x1停 x2過載 y0電源 y1星型 y3三角

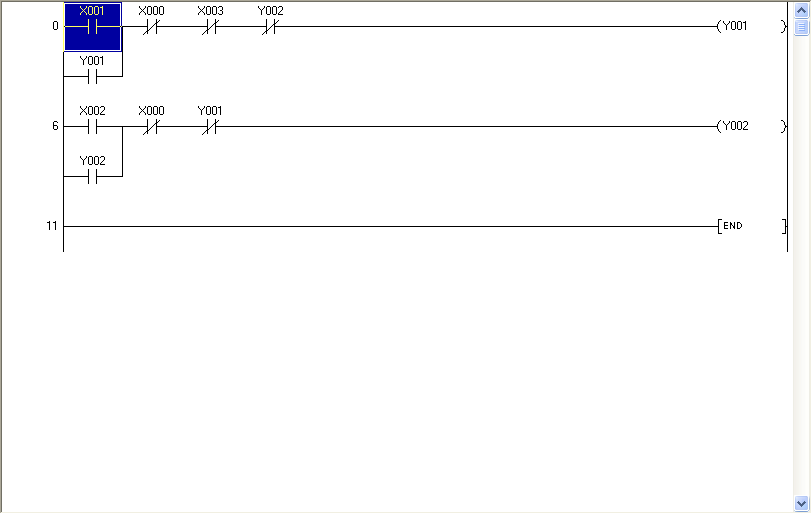

x0停 x1正 x2反 x3過載 y1km1 y2km2

[ 此帖被fanlank在2013-09-24 21:52重新編輯 ]

和諧共贏

努力學習，做好工控

級別: 網絡英雄

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 1996 個
工控威望: 7821 點
下載積分: 70812 分
在線時間: 759(小時)
注冊時間: 2008-01-07
最后登錄: 2025-08-07
查看和諧共贏的主題 / 回貼

1樓發表于: 2013-09-25 09:44

只看該作者 | 小中大

不錯，應該再加以一個時間段

b1226397886

o傲雪狂風o

級別: 論壇先鋒

發送短信
加為好友

精華主題: 0
發帖數量: 139 個
工控威望: 1679 點
下載積分: 6817 分
在線時間: 146(小時)
注冊時間: 2013-03-14
最后登錄: 2025-07-28
查看b1226397886的主題 / 回貼

2樓發表于: 2013-09-25 09:46

只看該作者 | 小中大

程序上沒什么大問題，實際應用上可能有很多問題。
星三角啟動：如果電機沒加變頻器，不能立即反轉，要加延時。Y0盡量改成M0，這樣不容易出錯，特別在換線的時候，而且還能節省一個點。
正反轉：應該設置一個聯鎖，正轉的時候按反轉按鈕失效，必須停止之后再反轉，反轉的時候也一樣，這樣不容易出問題。

hot_cha

級別: 略有小成

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 80 個
工控威望: 237 點
下載積分: 1497 分
在線時間: 96(小時)
注冊時間: 2013-09-23
最后登錄: 2025-07-23
查看hot_cha的主題 / 回貼

3樓發表于: 2013-09-25 12:36

只看該作者 | 小中大

努力！加油！

jetfondy

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 124 個
工控威望: 253 點
下載積分: 1804 分
在線時間: 62(小時)
注冊時間: 2011-05-24
最后登錄: 2019-05-30
查看jetfondy的主題 / 回貼

4樓發表于: 2013-09-25 14:33

只看該作者 | 小中大

星三角轉換的時候除了t0這個定時器延時以外，還必須加一個觸點的延時，以防止觸點電弧短路造成事故。

fanlank

級別: 探索解密

發送短信
加為好友

精華主題: 0
發帖數量: 18 個
工控威望: 193 點
下載積分: 1688 分
在線時間: 33(小時)
注冊時間: 2013-03-17
最后登錄: 2015-08-27
查看fanlank的主題 / 回貼

5樓發表于: 2013-09-25 20:31

只看該作者 | 小中大

引用
引用第1樓和諧共贏于2013-09-25 09:44發表的 :
不錯，應該再加以一個時間段

怎么加

tianlizhu

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 175 個
工控威望: 391 點
下載積分: 835 分
在線時間: 424(小時)
注冊時間: 2010-12-28
最后登錄: 2023-09-05
查看tianlizhu的主題 / 回貼

6樓發表于: 2013-09-26 12:08

只看該作者 | 小中大

wwcwwc

級別: VIP會員

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 3401 個
工控威望: 3199 點
下載積分: 70678 分
在線時間: 1609(小時)
注冊時間: 2008-04-20
最后登錄: 2025-08-05
查看wwcwwc的主題 / 回貼

7樓發表于: 2013-09-26 13:46

只看該作者 | 小中大

補充4樓的解釋：解釋讓你在y1斷電后需要再加一個定時器（延時）后接通y3。
你也可以直接在plc輸出端子后門加Y1和Y3的互鎖觸點。

小肥牛

級別: 探索解密

發送短信
加為好友

精華主題: 0
發帖數量: 3 個
工控威望: 131 點
下載積分: 663 分
在線時間: 0(小時)
注冊時間: 2013-09-14
最后登錄: 2013-09-29
查看小肥牛的主題 / 回貼

8樓發表于: 2013-09-26 16:03

只看該作者 | 小中大

有延時繼電器會更好

工控土包子

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 96 個
工控威望: 218 點
下載積分: 1025 分
在線時間: 141(小時)
注冊時間: 2013-09-26
最后登錄: 2014-04-25
查看工控土包子的主題 / 回貼

9樓發表于: 2013-09-26 18:18

只看該作者 | 小中大

一起學習，樓主加油

yujunsiwei

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 146 個
工控威望: 325 點
下載積分: 8410 分
在線時間: 71(小時)
注冊時間: 2013-07-30
最后登錄: 2016-04-05
查看yujunsiwei的主題 / 回貼

10樓發表于: 2013-09-26 19:04

只看該作者 | 小中大

學習了

gz000525

級別: 論壇先鋒

發送短信
加為好友
QQ聯系

精華主題: 1 篇
發帖數量: 328 個
工控威望: 1560 點
下載積分: 76262 分
在線時間: 1006(小時)
注冊時間: 2013-07-19
最后登錄: 2025-08-08
查看gz000525的主題 / 回貼

11樓發表于: 2013-09-27 15:29

只看該作者 | 小中大

程序互鎖同時，最好硬件上也進行互鎖，這樣安全

自我解救

«
