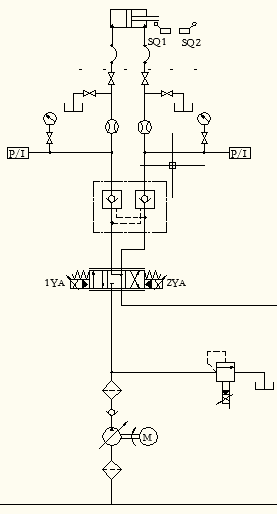

液壓回路如圖所示，想使用三菱PLC模擬量輸出模塊控制比例方向閥和比例溢流閥，實現如下動作。
（1）行程開關SQ1被壓下，液壓缸右行至極限位置按下SQ2，比例溢流閥將壓力調至2倍額定壓力，保壓2分鐘后溢流閥將壓力調回默認值，液壓缸左行至極限位置壓下SQ1，溢流閥將壓力調至2倍額定壓力，保壓2分鐘。如此往復。
（2）設有停止按鈕，按下后比例方向閥回到中位
因?yàn)榫W(wǎng)上找不到控制比例閥的程序，無奈只能向各位前輩求助，希望能指點一下或者告知相關資料在哪里找，謝謝。
還有想問一下是不是用SFC比梯形圖更好，用梯形圖編了一下，感覺很容易亂。
