大家好：
   同樣是RS485通訊接口，但是不一樣.這是為什么，如果要把他們配線起來，怎么接線？
        在這里請教各位：
     FX3U-485BD 接口為：                         臺達溫控器上內置的485接口為：
                    RDA                                                                                             DATA-
                    RDB                                                                                             DATA+
                    SDA
                    SDB
                     SG
                       是不是中間還需假模組轉換？

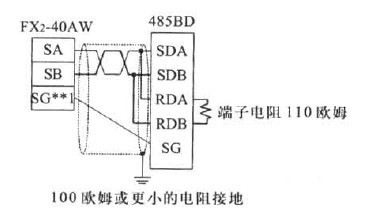

不知道這張圖對你有沒有用？還有誰知道這個" FX2-40AW  ”嗎？

有測試，只有發送信號，接受不到信號，這是怎么回事。測試很多次了，還是沒有接受到信號

是用自由通訊協議嗎？是的話，確認臺達溫控器的通訊格式！

   PLC側           臺達溫控器側
RDA  SDA短接---------DATA+
RDB  SDB短接---------DATA-

接線是和四樓的一樣的啊，但是沒連上。感覺應該要在中間加個轉換的東西，我廠里有臺設備也是這樣的通訊的，中間加了個 I-7522的轉換器
  用的的日本神武的溫控器

發送 和 接送  兩者對接即可！

你好，想跟你確認下， PLC側           臺達溫控器側
                     RDA  SDA短接---------DATA+
                                         RDB  SDB短接---------DATA-
     這樣是可以通訊的，只是可能我那個地方設置有問題或別的原因是把。
      謝謝

發送和接受的對接后還是不行，沒有接受到信號

RDA+SDA=正極。。RDB+SDB+負極

分別把SDA和SDB，RDA和RDB并起來試一下....

PLC有發沒有收嗎？如果設置都一樣的話，可能是溫控表收到的信息它不認得，所以沒有響應。
