工控人家園 三菱工控論壇 請教三菱Q PLC和臺達觸摸屏通訊問題

qinliangkui

級別: 探索解密

精華主題: 0
發帖數量: 51 個
工控威望: 145 點
下載積分: 487 分
在線時間: 96(小時)
注冊時間: 2010-07-31
最后登錄: 2023-12-21
查看qinliangkui的主題 / 回貼

樓主發表于: 2012-11-05 14:34

只看樓主 | 小中大

如題，Q的CPU型號為Q04UDH，帶一個USB接口和一個RS232接口，HMI型號為臺達DOP07S515，COM1口為RS232接口。

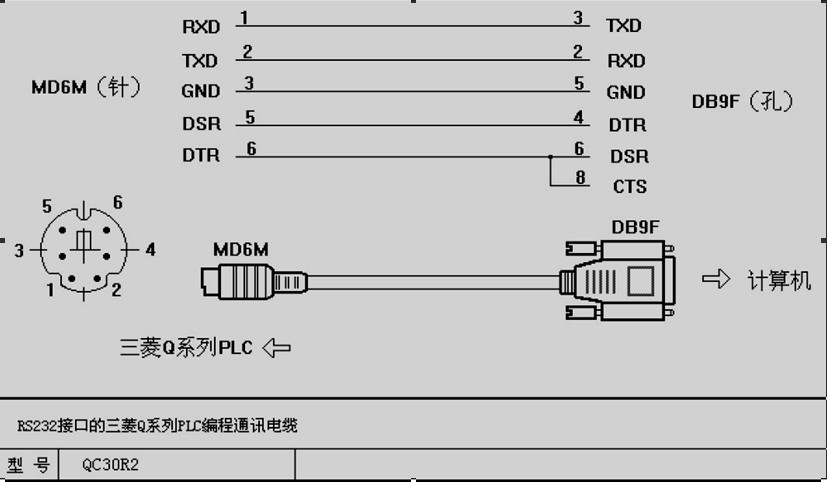

在網上找到Q的232接口定義如下：

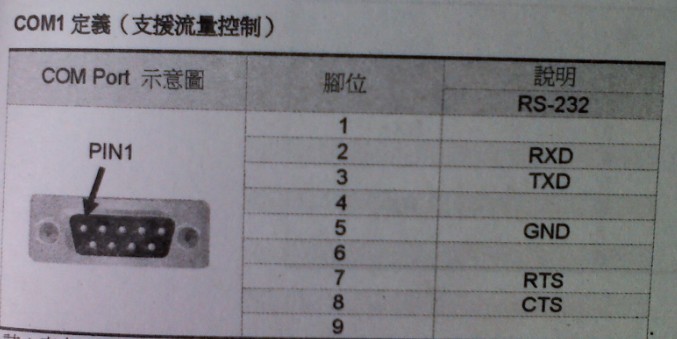

臺達DOP07S515觸摸屏的COM1口定義：

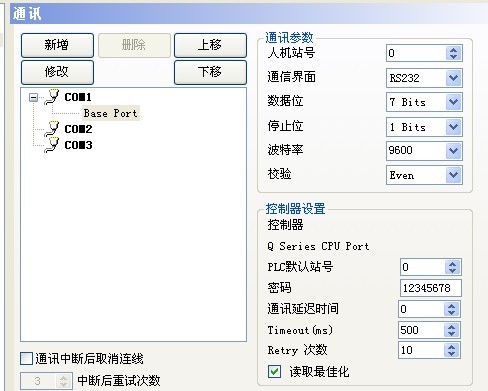

觸摸屏軟體設置如下：

安裝圖片自己做了一根下載線，只連2,3,5腳，MD6M端的DSR和DTR是做什么用的，在觸摸屏的COM1口沒有對應的引腳定義把程序下載進去后，觸摸屏報警顯示COM1連接錯誤，請各位大俠幫忙看問題可能出現在哪里，不勝感激！！！

[ 此帖被qinliangkui在2012-11-05 14:43重新編輯 ]

zcsymy

級別: 探索解密

精華主題: 0
發帖數量: 26 個
工控威望: 141 點
下載積分: 1253 分
在線時間: 67(小時)
注冊時間: 2011-07-23
最后登錄: 2019-11-19
查看zcsymy的主題 / 回貼

1樓發表于: 2012-11-05 15:15

只看該作者 | 小中大

三菱為422通訊，把改成COM2就可以了

你好，三菱FX系列的是422的，Q系列的是232的，CPU的蓋子上寫的RS232

fjqz00

級別: 論壇先鋒

精華主題: 1 篇
發帖數量: 1310 個
工控威望: 1467 點
下載積分: 8016 分
在線時間: 371(小時)
注冊時間: 2007-04-16
最后登錄: 2025-08-03
查看fjqz00的主題 / 回貼

2樓發表于: 2012-11-05 22:23

只看該作者 | 小中大

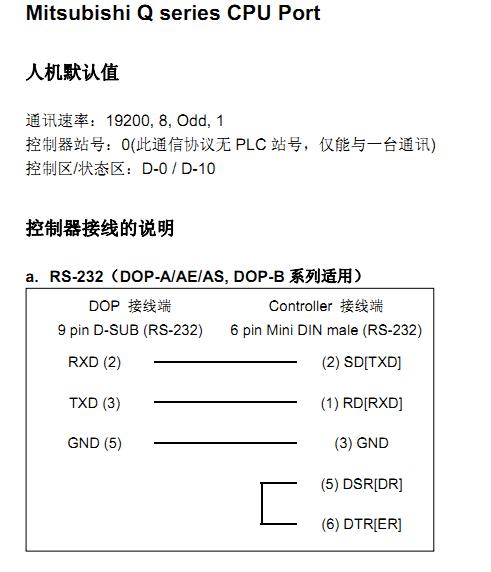

可以參照一下臺達觸摸屏的連線手冊

qinliangkui

級別: 探索解密

精華主題: 0
發帖數量: 51 個
工控威望: 145 點
下載積分: 487 分
在線時間: 96(小時)
注冊時間: 2010-07-31
最后登錄: 2023-12-21
查看qinliangkui的主題 / 回貼

3樓發表于: 2012-11-06 10:24

只看該作者 | 小中大

多謝2樓兄弟指點，把5腳和6腳短接后，PLC和HMI已經可以正常通訊，好人啊！
