這是其中的一部分

完整版 程序 裝飾燈 控制程序.rar (11 K) 下载次数:17

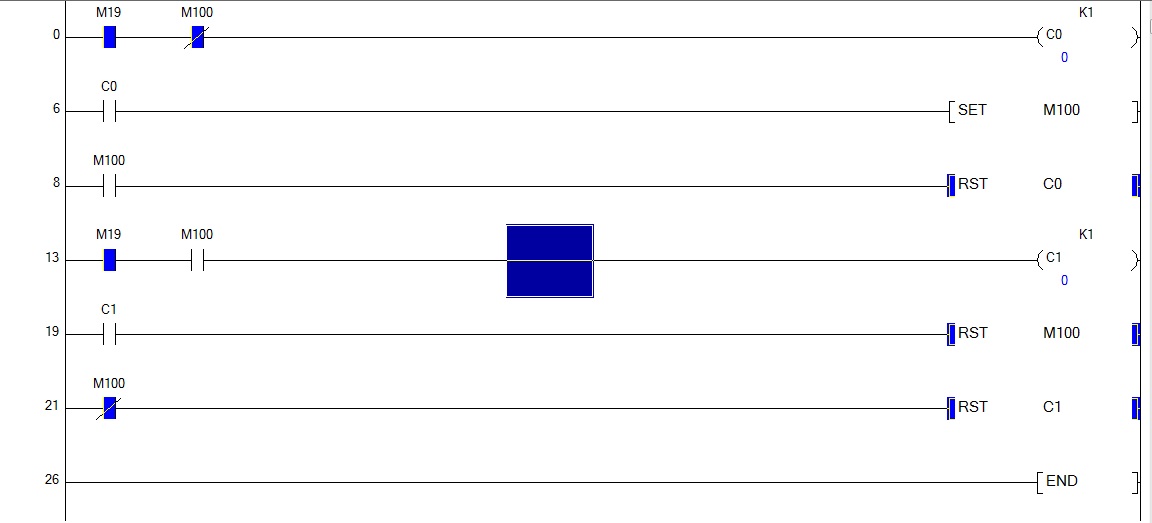

為什么C1線圈已得電，可下面的 RST M100卻沒有得電
這里的動作為什么是M19得電一次，M100置位一次，M19再得電一次，變復位一次。如此循環。我用的是在線模擬，有關系嗎？

PLC是一次掃瞄輸出  因此上述情形不可能出現   除非程式不完整

應該如下

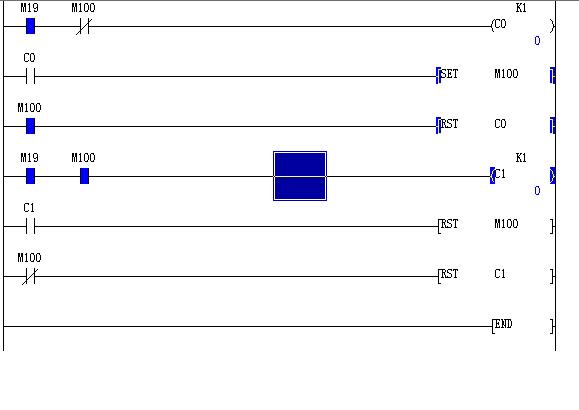

實測如圖所示

同意樓上意見

你看一下CPU有沒處于RUN的狀態，如果是STOP狀態也會這樣

引用

引用第2樓john42tw于2012-10-17 17:05發表的  :
實測如圖所示

這是完整程序 裝飾燈 控制程序.rar (11 K) 下载次数:11
我用的是在線模擬，動作也是如我發的圖所示。

考慮一個掃描周期內的狀態：
首先M100是OFF的，C1被M100的常閉觸點一直復位中；

M19置ON后第一個掃描周期
第一句指令：當M19第一次為ON時，C0計數到1，線圈變為ON；
第二句指令：C0將M100置位為ON；（注意此時程序還沒有掃描到后面，C1仍然是在被復位的狀態。而內存中的M100狀態已經由OFF變為ON了）
第三句指令：M100將C0復位；
第四句指令：雖然M19和M100同時為ON，但是因為C1仍在被復位的狀態，所以此時沒有計數。雖然輸出線圈顯示為ON了，但計數值仍為0；
第五句指令：C1計數值為0，未達到設定值1，觸點保持為OFF，未能復位M100；
第六句指令：M100保持為ON，未能繼續復位C1；

第二個掃描周期：

第一句指令：當M19仍為ON時，但M100也為ON了，所以C0不計數，保持上一次被復位的狀態OFF；
第二句指令：C0狀態為OFF，對M100線圈無影響，M100仍為ON；
第三句指令：M100繼續將C0復位；
第四句指令：雖然M19和M100同時為ON，但C1仍沒有計數。因為計數器計數需要前邊的條件狀態有個OFF---->ON的狀態變化，而此時M10和M100保持了上一個掃描周期的狀態，一直是ON，沒有變化，所以C1計數值保持為0，雖然輸出線圈的狀態是ON 的，但因實際計數值為0，未達到1，所以C1觸點的狀態仍為OFF；
第五句指令：C1保持為OFF，未能復位M100；
第六句指令：M100保持為ON，未能繼續復位C1；

此后就繼續保持這種狀態，也就是樓主圖片中的情況；直到M19再次出現OFF---->ON的狀態，使C1得到一個計數值使其觸點狀態變為ON，將M100復位，再由M100的常閉觸點將C1復位。這個過程中應該也能觀察到C0前面M19和M100都為ON而C0計數值也為0的情況。
